爆震传感器基本功能
29.06.2020
发动机
139, 176, 177, 254, 256, 260, 264, 282
P07.04-A021-79

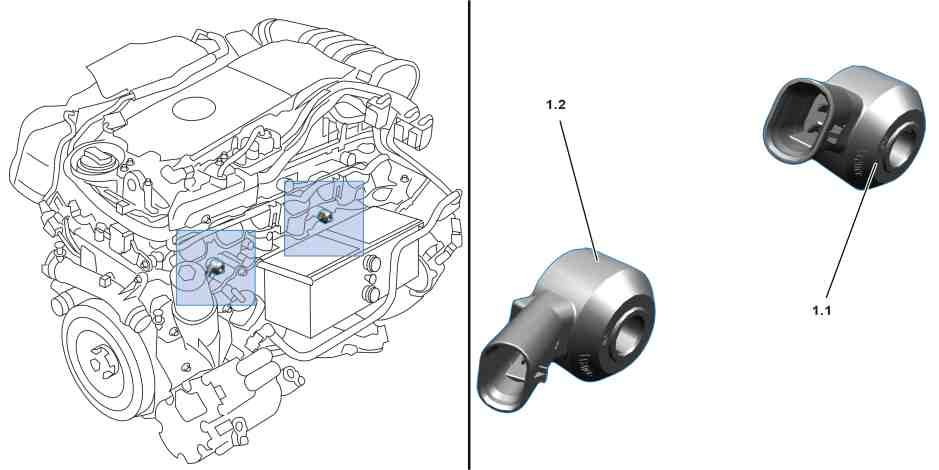

示例
1.1
爆震传感器 1
1.2
爆震传感器 2
概述
本文档包含以下信息:
•
概述
•
功能
概述
各爆震传感器记录各气缸燃烧期间曲轴箱上出现的振动.
爆震传感器将检测到的振动作为电压脉冲传送至内燃机控制单元.

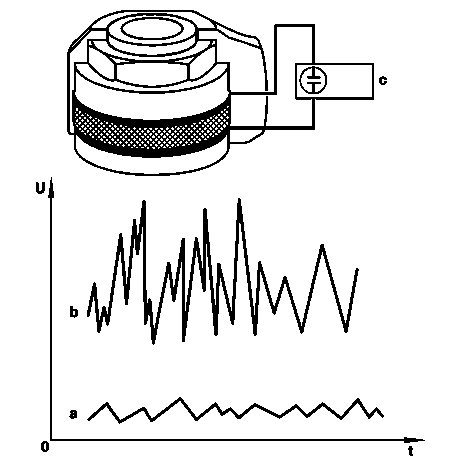

爆震传感器信号
U
电压
a
受控燃烧情况下的信号曲线
b
未受控燃烧 (爆震) 情况下的信号曲线
c
示波器
t
时间
P07.04-2247-12
功能
爆震传感器主要由一个移动的测震块和压电晶体固定层构成.
曲轴箱上的振动通过惯性质量块传输至内部压电元件, 然后转换为电压脉冲.
如果由于曲轴箱发生爆震燃烧导致出现异常振动, 则由爆震传感器中的测震块进行调节. 测震块振动与压电晶体碰撞产生电压信号, 该信号由内燃机控制单元检测. 因此, 燃点延迟至爆震传感器不再检测到任何爆震噪音. 带爆震传感器的爆震控制使内燃机始终保持在所谓的爆震极限范围内, 从而优化发动机输出功率.
