GF07.04-P-2002A
冷却液温度传感器基本功能
29.06.2020
发动机
所有 (小轿车)

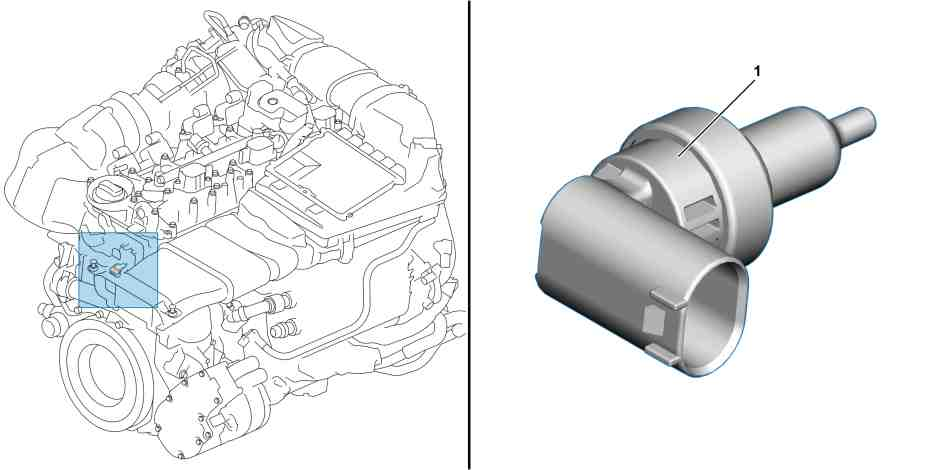

P07.04-3046-79
示例
1
冷却液温度传感器
概述
本文档包含以下信息:
•
概述
•
功能
概述
冷却液温度传感器持续记录冷却液的温度. 检测到的冷却液温度作为电压信号传送至内燃机控制单元.
功能
冷却液温度传感器测量冷却液温度, 并将相应的电压信号传输至内燃机控制单元
集成在冷却液温度传感器中的负温度系数 (NTC) 电阻器根据冷却液温度改变其电阻值. 负温度系数 (NTC) 电阻器由内燃机控制单元通过 1470 Ω (±1%) 的串联电阻器供以 5 V (±1%) 电压.
i
NTC (负温度系数): 电阻随温度增加而降低 (负温度系数 (NTC) 热敏电阻).
i
诊断
信号电压需在 0.1 V 至 4.93 V 之间合理. 如果信号电压不合理, 则会检测到故障, 内燃机控制单元会采用存储的温度模型中的替代值.
