GF07.04-P-2003A
空气滤清器下游的压力传感器基本功能
17.06.2020
概述
本文档包含以下信息:
•
概述
•
位置
•
功能
概述
空气滤清器下游的压力传感器检测空气滤清器下游的进气压力, 用于以下任务:
•
空气滤清器污染监测
•
增压压力控制监测
•
节气门上游的压力传感器的合理性检查
位置
空气滤清器下游的压力传感器位于空气滤清器和涡轮增压器的压缩机叶轮外壳之间的进气系统中.

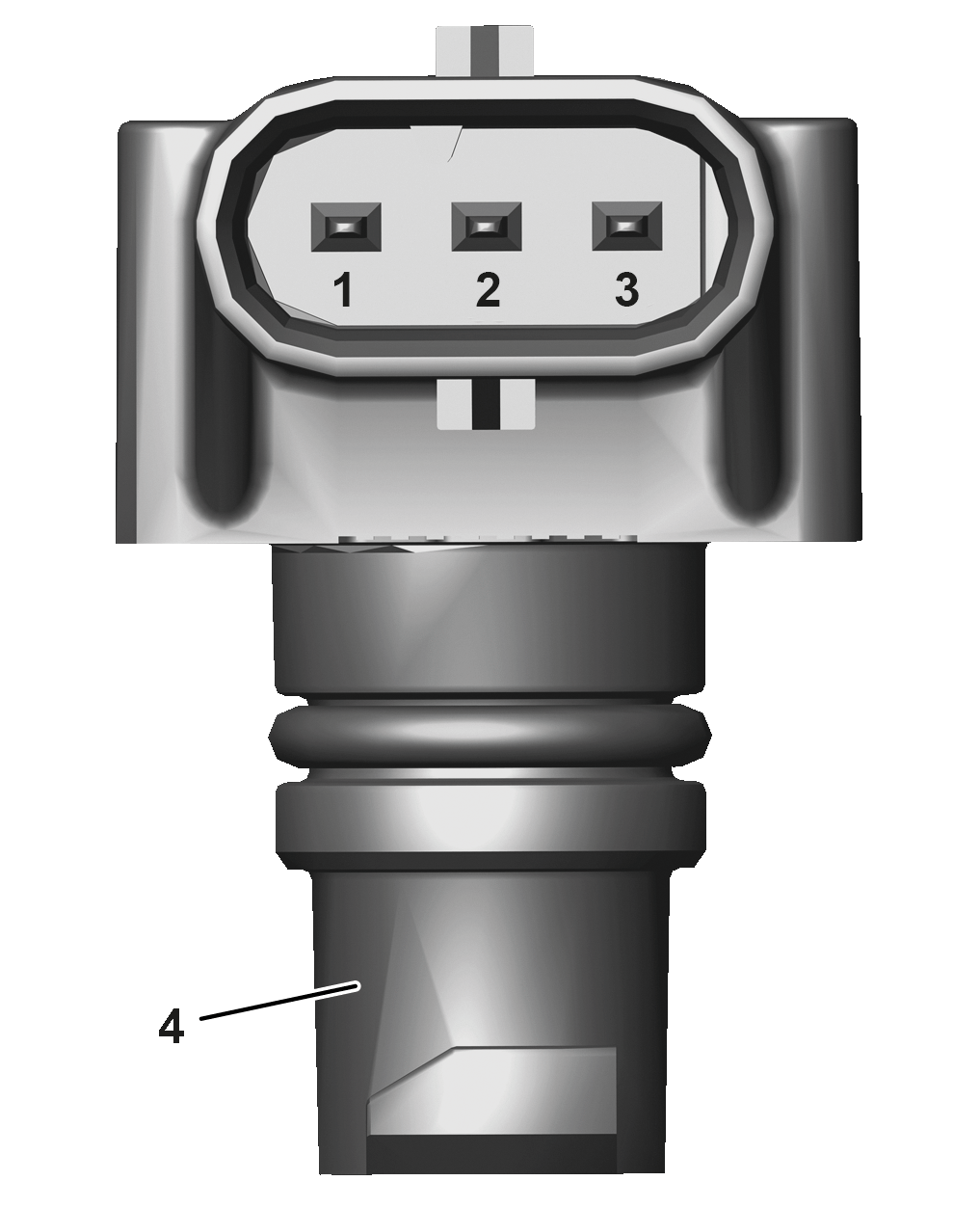

P07.04-A141-72
功能
进气压力使膜片变形, 从而对电位计产生影响. 这会改变电位计的电阻值, 并影响信号电压, 其用于通知内燃机控制单元关于空气滤清器下游的空气压力.
如果在高发动机负荷下, 与环境压力的压差过大, 会堵塞空气滤清器. 在此情况下, 功率输出即由增压压力控制限制, 如有必要, 也由节气门进行限制.
空气滤清器下游的压力传感器的信号电压还用于监测增压压力. 与来自节气门上游的压力传感器的信号电压一起用于计算涡轮增压器上游/下游的压力比, 以在内燃机控制单元中进行增压压力控制.
此外, 需要空气滤清器下游压力传感器的信号电压, 用于节气门上游压力传感器的合理性检查.
空气滤清器下游的压力传感器详细信息
发动机 256, 260, 264, 282
GF07.04-P-2506C
