GF07.04-P-2004A
曲轴霍尔传感器基本功能
17.06.2020
概述
本文档包含以下信息:
•
概述
•
位置
•
结构
•
功能
概述
曲轴霍尔传感器无接触地检测起动机齿圈上的递增结构 (多孔板) 并据此形成电信号 (脉冲样式). 内燃机控制单元根据此信号计算转速和当前曲轴角度位置.
位置

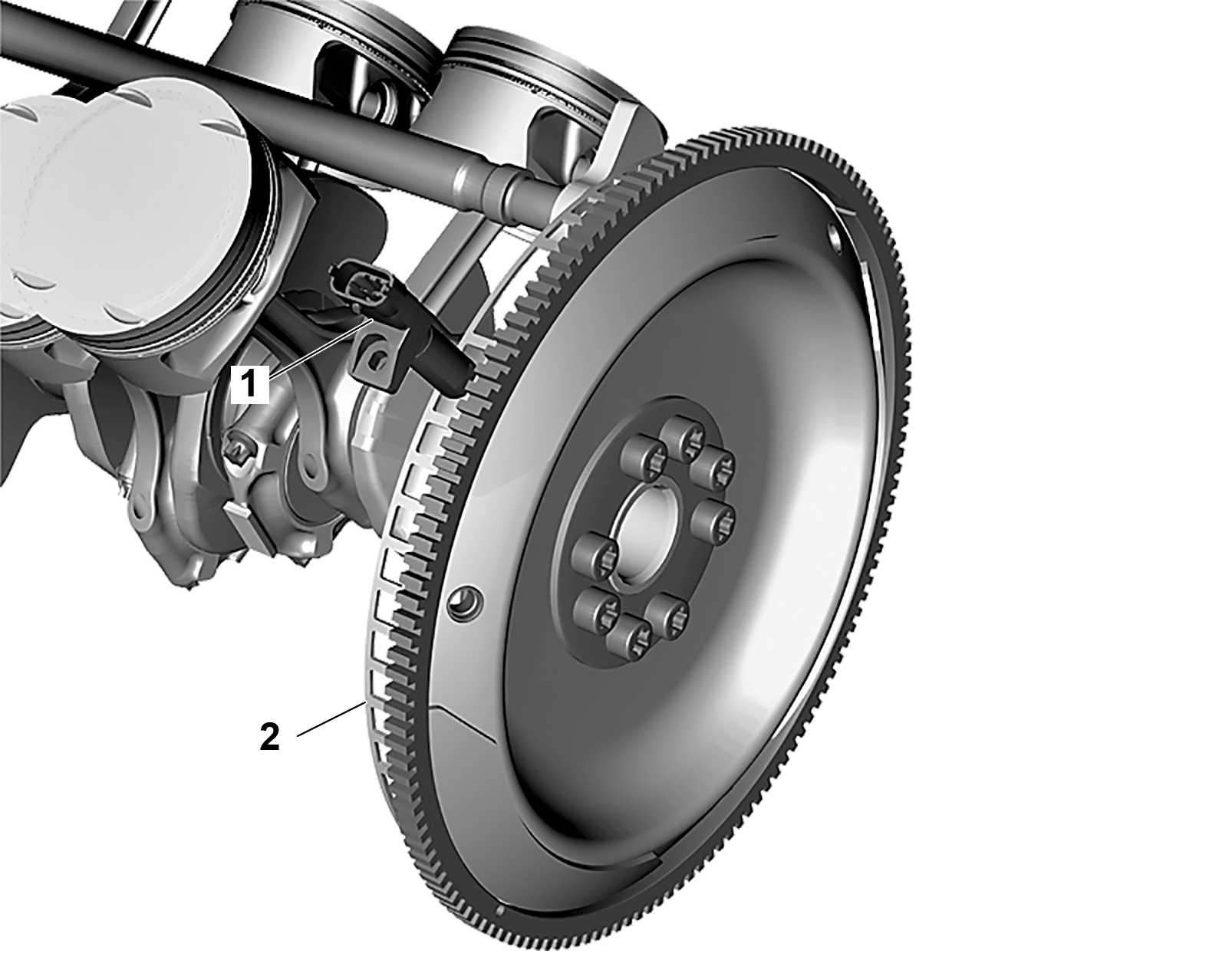

曲轴霍尔传感器位于气缸盖后面, 变速箱凸缘上.
P07.04-A144-81
曲轴霍尔传感器及其电子装置压铸在带 3 针连接器的塑料外壳中. 与传感器转子之间的距离取决于安装位置, 约 0.3 至 1.3 mm.
功能
曲轴霍尔传感器扫描具有 58 个齿以及一个 2 齿间隙 (60-2) 的多孔板.
每个 4 mm 宽的齿在霍尔传感器中产生一个信号变化. 根据转速, 信号的变化范围为约 5 V (高) 至约 0 V (低).
如果发动机在即将停止前向后转动, 则可通过脉冲宽度的变化识别到 (转动方向差异由曲轴霍尔传感器检测). 信号变化由霍尔传感器前方经过的齿触发. 经过间隙或带 2 个缺齿的长间隙时, 再无信号变化. 根据经过带 2 个缺齿的间隙, 可识别 1 号气缸的上止点.
i
评估信号的下降沿. 对于频率测量, 必须测量两个负信号边沿之间的间隔.
上升沿的信号不用于判断转速和转角. 其与下降沿一起, 传送有关脉冲宽度的信息, 从而确定转动方向.
