GF07.08-P-9890A
内燃机控制单元基本功能
17.06.2020
发动机
所有 (小轿车)
P07.08-2378-79

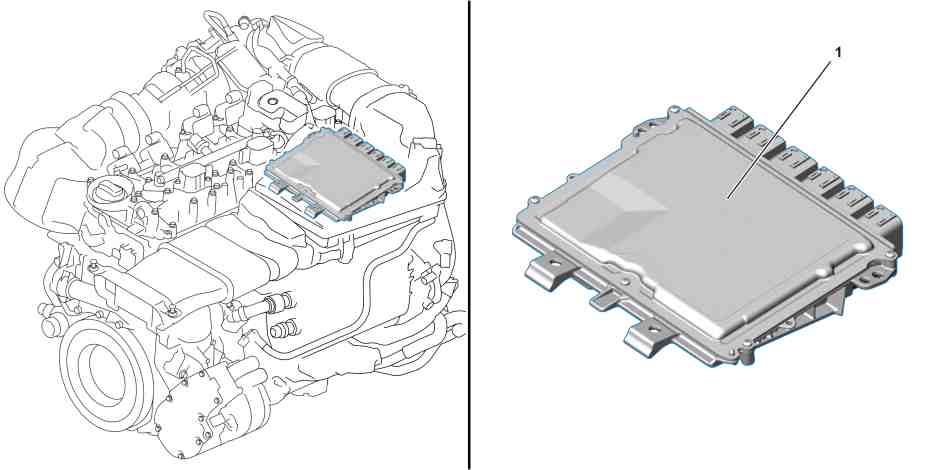

发动机 256 的示例
1
内燃机控制单元
概述
本文档包含以下信息:
•
概述
•
功能
概述
内燃机控制单元是发动机管理功能的中央控制单元. 其还为其他控制单元执行网关功能.
内燃机控制单元位于发动机舱中, 通常位于内燃机上.
功能
内燃机控制单元干预以下功能:
•
发动机管理
•
燃油系统 (燃油供给系统, 混合气形成, 燃油预热)
•
热量管理
•
废气再处理
•
增压
为执行这些功能, 内燃机控制单元主要处理以下输入因素:
•
高压侧燃油压力 (燃油分配)
•
低压侧燃油压力
•
节气门位置
•
燃油温度
•
增压压力
•
增压空气温度
•
冷却液温度
•
炭烟微粒滤清器压差
•
曲轴位置
•
凸轮轴位置
•
机油压力
•
机油液位, 机油温度, 机油质量
•
低压侧废气再循环温度
•
低压侧废气再循环促动器的位置
•
高压废气再循环促动器的位置
•
空气质量
•
碰撞信号
内燃机控制单元处理这些输入因素并主要传送以下促动:
•
节气门促动器
•
空气分流转换阀
•
喷油器
•
对于柴油发动机: 预热输出级
•
增压压力控制阀
•
低压/高压废气再循环促动器
•
油量控制阀
•
发电机
部件
空气滤清器下游的压力传感器基本功能
发动机 所有 (小轿车)
GF07.04-P-2003A
进气歧管压力传感器基本功能
发动机 282
GF07.04-P-2008A
节气门上游的压力传感器基本功能
发动机 282
GF07.04-P-2009A
热膜式空气质量流量传感器基本功能
发动机 608, 654, 656
GF07.07-P-2000A
增压空气压力和温度传感器基本功能
发动机 177, 254, 256, 260, 264, 608, 654
GF09.41-P-2000A
节气门下游的增压空气温度传感器基本功能
发动机 282
GF09.41-P-2002A
增压压力控制风门促动器基本功能
发动机 所有 (小轿车)
GF09.50-P-2001A
凸轮轴霍尔传感器基本功能
发动机 所有 (小轿车)
GF15.10-P-2001A
集成式起动机发电机基本功能
型号 所有 (小轿车)
GF15.40-P-1000A
发动机油温度传感器基本功能
发动机 133
GF18.30-P-2000A
发动机油压力和温度传感器基本功能
发动机 139
GF18.40-P-2004A
