GF07.61-P-2000A
节气门促动器基本功能
09.09.2020
P07.61-A005-79
P07.61-A003-79
概述
本文档包含以下信息:
•
概述
•
位置
•
功能
概述
节气门促动器调节下列功能:
•
废气再循环装置
•
怠速
•
驾驶模式 (根据油门踏板位置和发动机负荷)
•
定速巡航控制功能
•
电子油门踏板紧急操作模式, 功能
在断电状态下 (例如, 应急运行模式), 节气门开度由回缩弹簧决定 (应急运行位置).
在 "点火接通" 的情况下, 在以下前提条件下节气门促动器对其回缩弹簧进行检查:
•
"P" 档或 "N" 档接合
•
车辆静止
•
发动机 "关闭"
•
冷却液温度介于 5 至 100 °C
•
未操作油门踏板
节气门促动器首次连接到车辆时, 内燃机控制单元会自动调节节气门促动器.

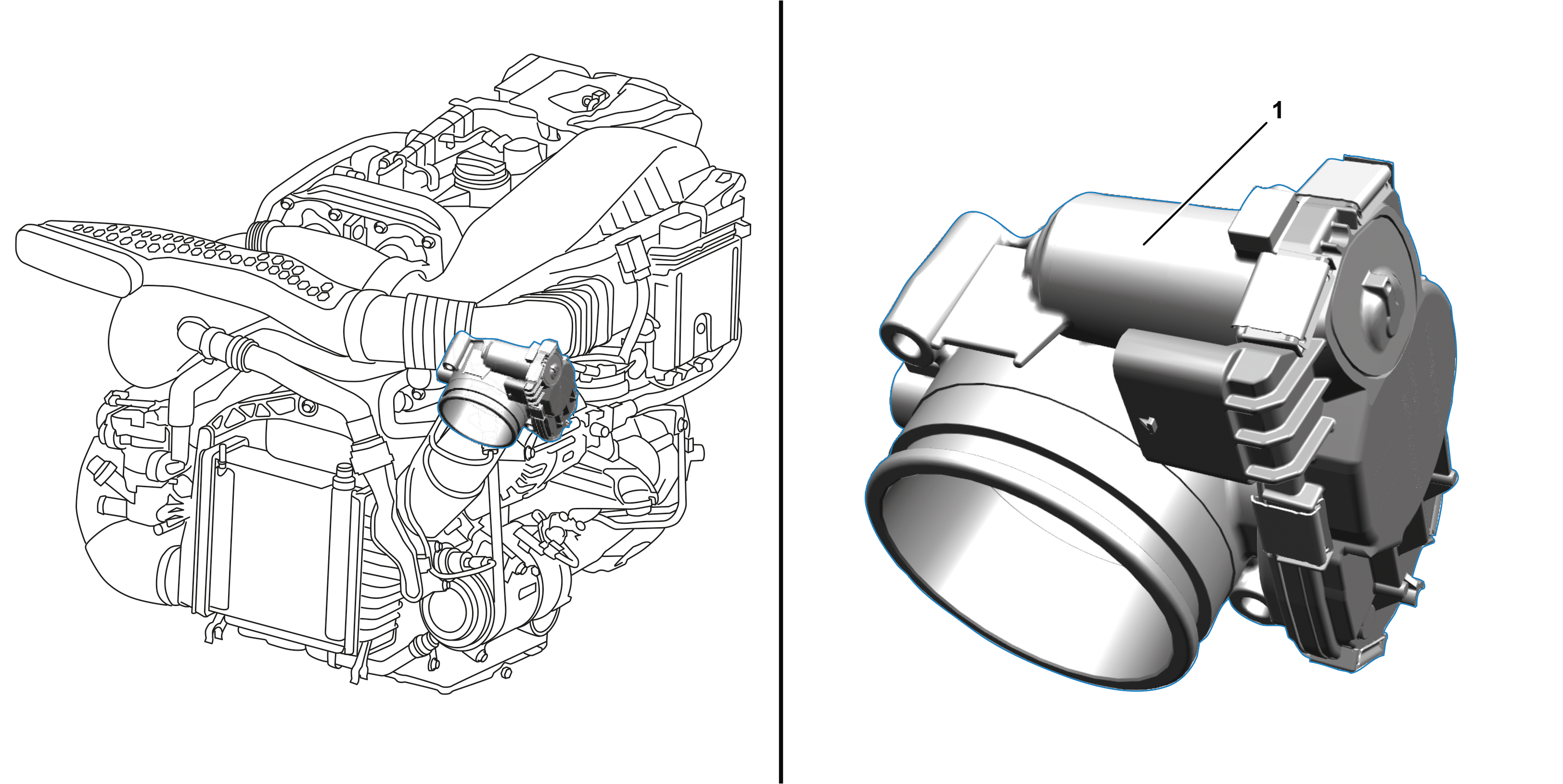

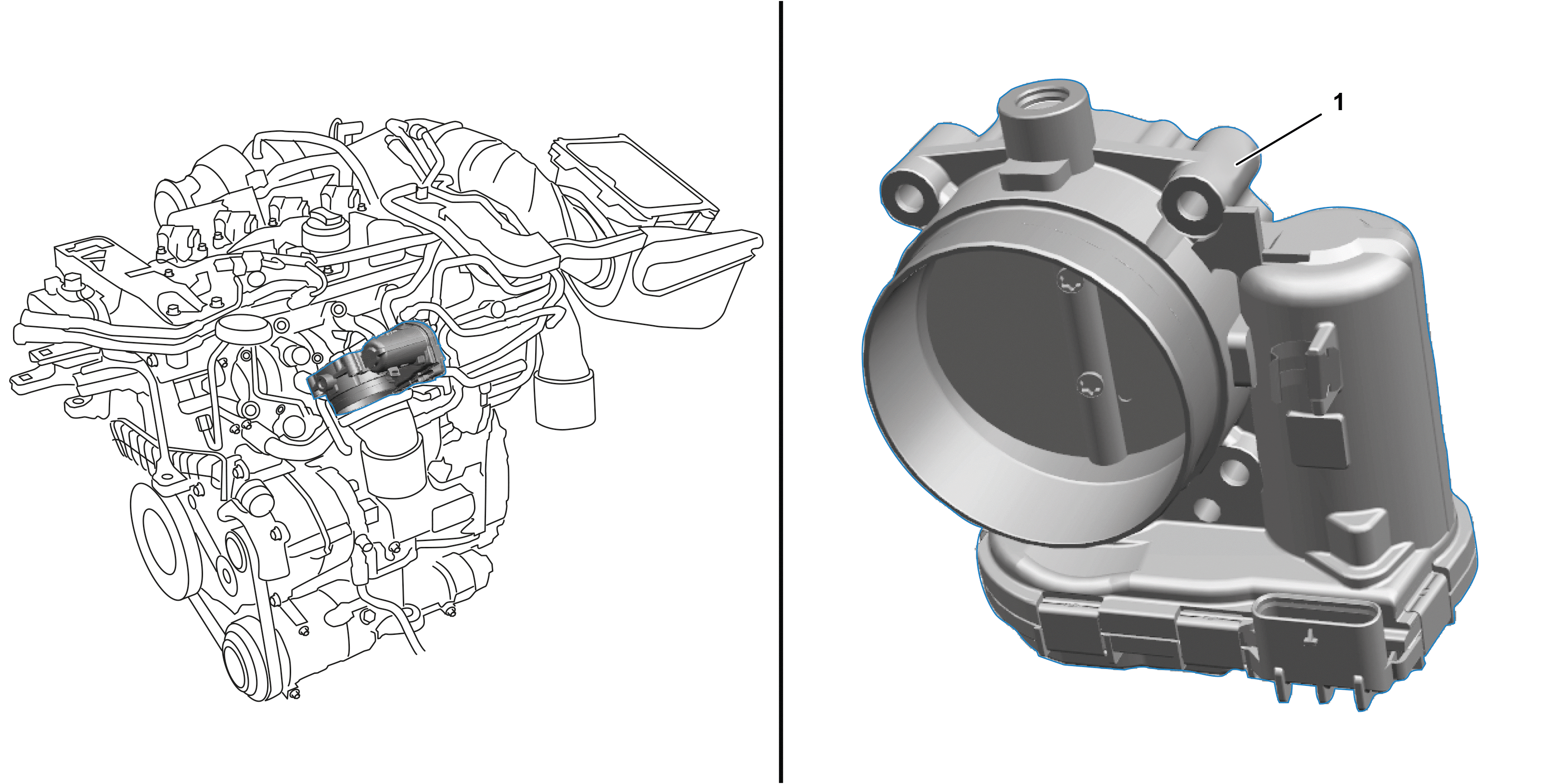

位置
节气门促动器位于进气系统中进气歧管的上游.
功能

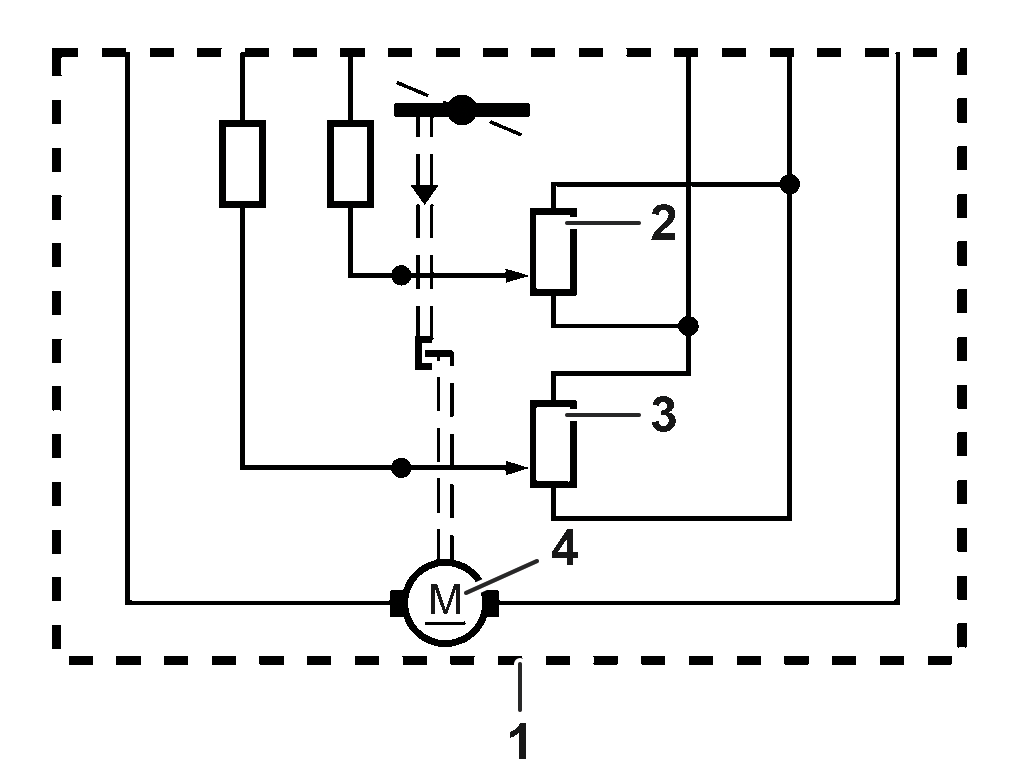

根据内燃机控制单元的预设, 节气门促动器电机在约 0 至 90° 的范围内持续调节节气门的开度.
为此, 两个移动计数实际数值电位计 1 和 2 通知内燃机控制单元节气门的当前位置.
在首次通电 (点火接通) 后 60 秒内进行自适应, 包括:
•
确定的应急运行位置
•
确定的节气门的下部机械极限位置
•
调节内燃机控制单元中的实际数值放大器 (信号 1 和 2)
•
检查回缩弹簧
P07.70-A028-71
