发动机

264.9 属于型号213, 238, 257

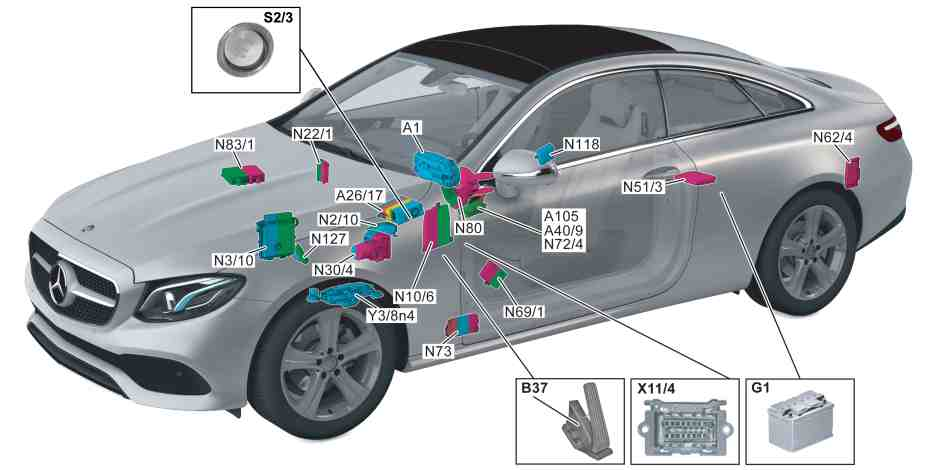

图示为车型 238

A1

仪表盘

N62/4

梅赛德斯-奔驰智能驾驶控制单元 (装配驾驶辅助组件/代码 (23P))

A26/17

主机

N69/1

左前车门控制单元

A40/9

音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))

N72/4

左侧下部控制面板

A105

触摸板 (仅装配触摸板/代码 (446))

N73

电子点火开关控制单元

B37

油门踏板传感器

N80

转向柱模块控制单元

G1

车载电网蓄电池

N83/1

直流/直流转换器控制单元 (采用 48V 技术/代码 (B01))

N2/10

辅助防护系统控制单元

N118

燃油泵控制单元

N3/10

电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元

N127

传动系统控制单元

N10/6

前部信号采集及促动控制模组 (SAM) 控制单元

S2/3

无钥匙启动 (KEYLESS-GO) 启动/停止按钮

N22/1

智能气候控制系统控制单元

X11/4

诊断系统连接接口

N30/4

电控车辆稳定行驶系统 (ESP) 控制单元

Y3/8n4

全集成化变速箱控制系统电控单元控制单元

N51/3

主动车身控制系统 (ABC) 控制单元 (装配主动车身控制系统 (ABC)/代码 (489))

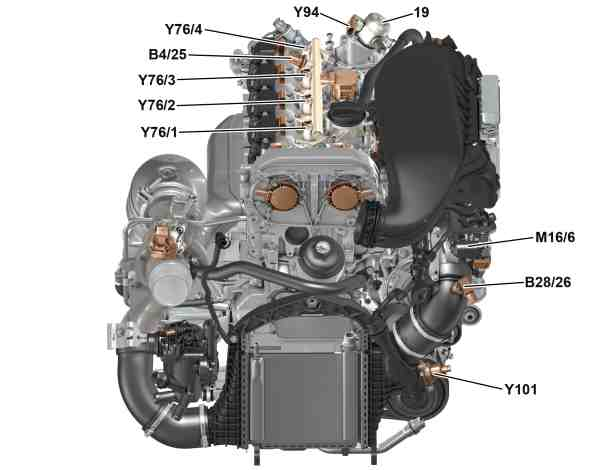

前视图

19

燃油高压泵

B4/25

燃油压力和温度传感器

B28/26

节气门上游的压力和温度传感器

M16/6

节气门促动器

Y76/1

1 号气缸的喷油器

Y76/2

2 号气缸的喷油器

Y76/3

3 号气缸的喷油器

Y76/4

4 号气缸的喷油器

Y94

油量控制阀

Y101

空气分流转换阀

顶部前视图

B6/15

进气凸轮轴霍尔传感器

B6/16

排气凸轮轴霍尔传感器

N3/10

电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元

Y49/1

进气凸轮轴电磁阀

Y49/2

排气凸轮轴电磁阀

Y49/8

进气凸轮轴气门升程切换促动器

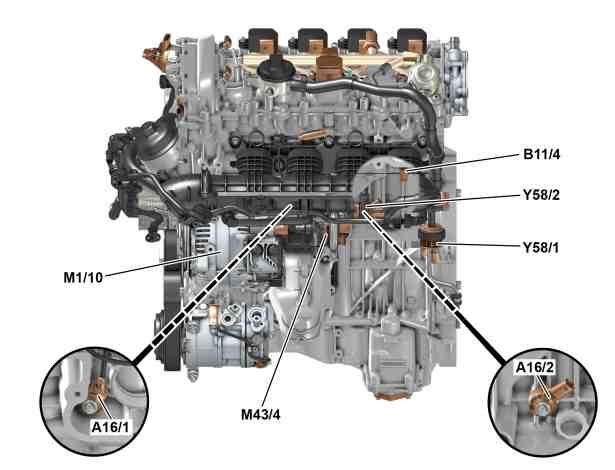

左侧视图, 图示为未装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况

A16/1

爆震传感器 1

A16/2

爆震传感器 2

B11/4

冷却液温度传感器

M1/10

起动机-发电机 (采用 48V 技术/代码 (B01))

M43/4

起动机-发电机冷却液泵 (采用 48V 技术/代码 (B01))

Y58/1

净化控制阀

Y58/2

部分负荷工作曲轴箱通风系统阀

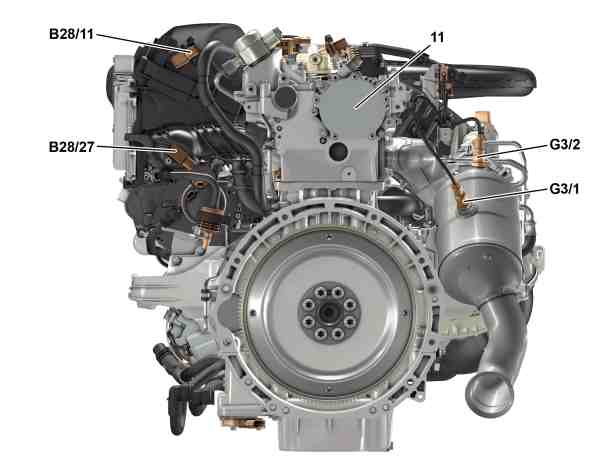

后视图, 图示为未装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况

11

真空泵

B28/11

空气滤清器下游的压力传感器

B28/27

节气门下游的压力和温度传感器

G3/1

催化转换器下游的氧传感器

G3/2

催化转换器上游的氧传感器

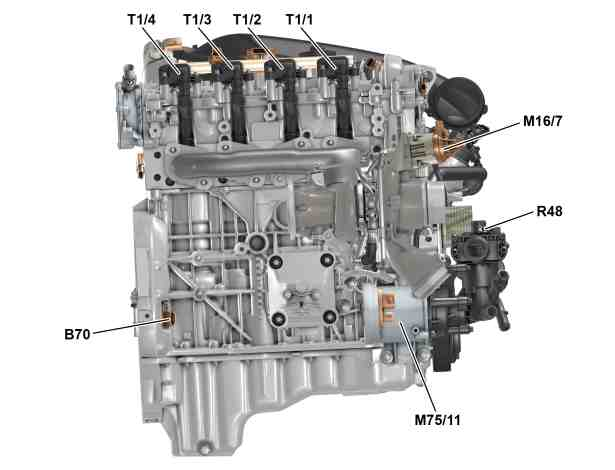

右侧视图, 图示为未装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况

B70

曲轴霍尔传感器

M16/7

增压压力控制风门促动器

M75/11

电动冷却液泵

R48

冷却液节温器加热元件

T1/1

1 号气缸的点火线圈

T1/2

2 号气缸的点火线圈

T1/3

3 号气缸的点火线圈

T1/4

4 号气缸的点火线圈

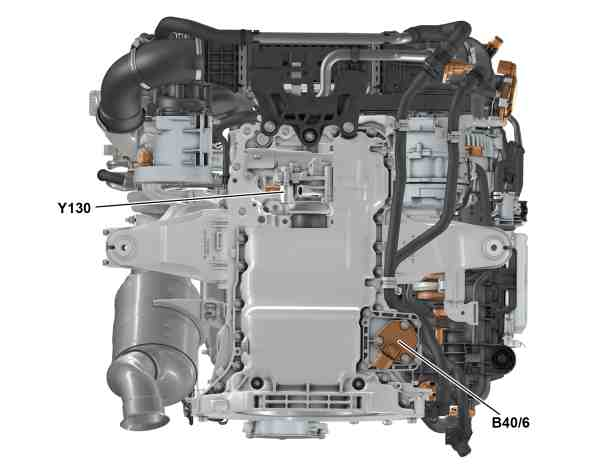

下部视图, 图示为未装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况

B40/6

发动机油液位传感器

Y130

发动机油泵阀

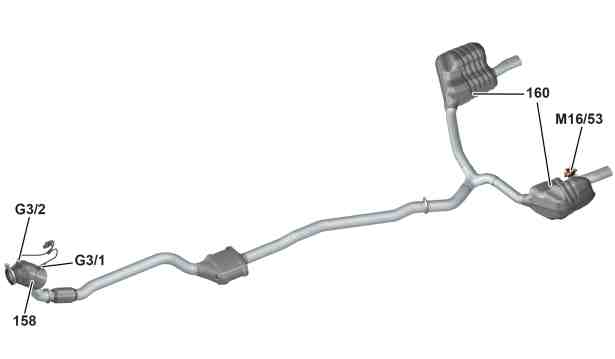

排气系统, 图示为车型 238, 装配 AMG 高性能排气系统/代码 (U21)

158

三元催化转换器

160

后消音器

G3/1

催化转换器下游的氧传感器

G3/2

催化转换器上游的氧传感器

M16/53

左侧排气阀门促动马达 (装配 AMG 高性能排气系统/代码 (U21), 车型 238, 始自 2020 年款, 装配带传感器系统的汽油微粒滤清器 (GPF)/代码 (598) 或装配2.0 代汽油微粒滤清器 (GPF) 的排气系统/代码 (961))

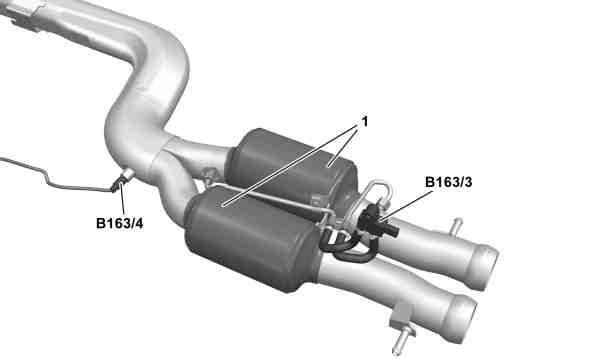

汽油微粒滤清器 (装配带传感器系统的汽油微粒滤清器 (GPF)/代码 (598) 或装配 2.0 代汽油微粒滤清器 (GPF) 的排气系统/代码 (961))

1

汽油微粒滤清器

B163/3

汽油微粒滤清器压差传感器

B163/4

汽油微粒滤清器上游的温度传感器

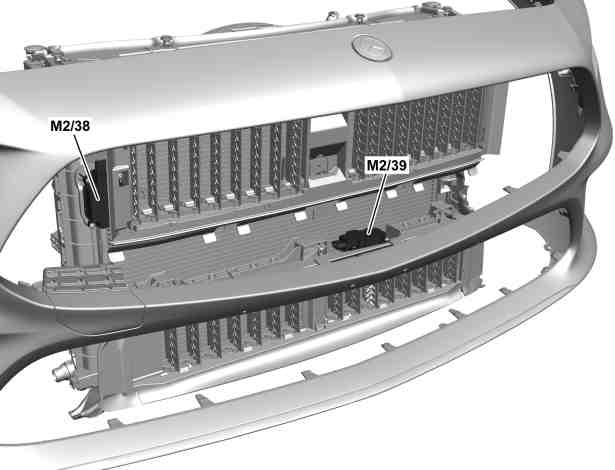

散热器饰板 (装配散热器百叶窗/代码 (2U1)), 图示为车型 257

M2/38

上部散热器饰板风门促动马达

M2/39

下部散热器饰板风门促动马达

风扇外壳, 后视图

M4/7

风扇马达

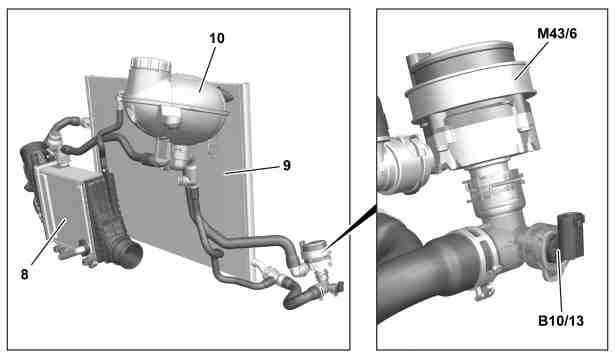

低温回路 1, 图示为车型 238.3, 采用 48V 技术/代码 (B01) 除外

8

增压空气冷却器

9

低温冷却器 1

10

膨胀容器

B10/13

低温回路温度传感器

M43/6

低温回路循环泵 1

低温回路 2 (采用 48V 技术/代码 (B01)), 图示为车型 238.3

4

低温冷却器 2

G1/3

48 V 车载电网蓄电池

10

膨胀容器

M43/7

低温回路循环泵 2

B10/14

低温回路温度传感器 2

N83/1

直流/直流转换器控制单元

图示为车型 213 的燃油箱, 装配 66 L 燃油箱/代码 (916), 美国版/代码 (494) 除外

45

加注口

55

供油模块

55/2a

燃油滤清器

55/2b

限压阀

75

燃油箱

75/2

通气和通风阀

77

活性炭罐

B4/1

左侧燃油箱燃油液位指示器液位传感器

B4/2

右侧燃油箱燃油液位指示器液位传感器

B4/7

燃油压力传感器

M3

燃油泵 (FP)

N118

燃油泵控制单元

A

燃油供给管

B

通气和通风管

下部控制面板, 图示为装配触摸板/代码 (448) 的情况

N72/4

左侧下部控制面板

N72/4s3

ECO 启动/停止功能按钮

仪表盘,部件说明

发动机 264.9 属于型号213

A1

GF54.30-P-6000FG

发动机 264.9 属于型号238

A1

GF54.30-P-6000FH

发动机 264.9 属于型号257

A1

GF54.30-P-6000FR

主机（Headunit）部件描述

发动机 264.9 属于型号213

带代码506 (收音机 Audio 20 NTG 5.5)

发动机 264.9 属于型号213

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FGB

发动机 264.9 属于型号238

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FHB

发动机 264.9 属于型号238

带代码506 (收音机 Audio 20 NTG 5.5)

除了代码520 (Audio 20 USB)

除了代码522 (Audio 20 收音机)

除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FHC

发动机 264.9 属于型号257

带代码506 (收音机 Audio 20 NTG 5.5)

除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FRA

发动机 264.9 属于型号257

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FRB

音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明

发动机 264.9 属于型号213

除了代码446 (Touchpad only)

A40/9

GF54.21-P-4501FG

发动机 264.9 属于型号238

除了代码446 (Touchpad only)

A40/9

GF54.21-P-4501FH

发动机 264.9 属于型号257

除了代码446 (Touchpad only)

A40/9

GF54.21-P-4501FR

触摸垫部件描述

发动机 264.9 属于型号213

带代码446 (Touchpad only)

A105

GF54.21-P-4511FG

发动机 264.9 属于型号238

带代码446 (Touchpad only)

A105

GF54.21-P-4511FH

发动机 264.9 属于型号257

带代码446 (Touchpad only)

A105

GF54.21-P-4511FR

起动机-发电机的部件说明

发动机 264.9 属于型号213

带代码B01 (48 V 技术)

M1/10

GF15.40-P-2103FG

发动机 264 属于型号238

带代码B01 (48 V 技术)

M1/10

GF15.40-P-2103FH

发动机 264 属于型号257

带代码B01 (48 V 技术)

M1/10

GF15.40-P-2103FR

辅助防护装置控制单元, 部件说明

发动机 264.9 属于型号213

N2/10

GF91.60-P-4080FG

发动机 264.9 属于型号238

N2/10

GF91.60-P-4080FH

发动机 264.9 属于型号257

N2/10

GF91.60-P-4080FR

电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元的部件说明

N3/10

GF07.61-P-6000MRG

前侧信号采集及促动控制模组 (SAM) 控制单元的部件说明

发动机 264.9 属于型号213

N10/6

GF54.21-P-7010FG

发动机 264.9 属于型号238

N10/6

GF54.21-P-7010FH

发动机 264.9 属于型号257

N10/6

GF54.21-P-7010FR

空调控制单元部件描述

发动机 264.9 属于型号213

N22/1

GF83.40-P-2250FG

发动机 264.9 属于型号238

N22/1

GF83.40-P-2250FH

发动机 264.9 属于型号257

N22/1

GF83.40-P-2250FR

电控车辆稳定行驶系统 (ESP) 控制单元的部件说明

发动机 264.9 属于型号213

N30/4

GF42.45-P-5119FG

发动机 264.9 属于型号238

N30/4

GF42.45-P-5119FH

发动机 264.9 属于型号257

N30/4

GF42.45-P-5119FR

AIR BODY CONTROL控制单元部件描述

发动机 264.9 属于型号213

带代码489 (AIR BODY CONTROL)

N51/3

GF32.22-P-5111FG

发动机 264.9 属于型号238

带代码489 (AIR BODY CONTROL)

N51/3

GF32.22-P-5111FH

发动机 264.9 属于型号257

带代码489 (AIR BODY CONTROL)

N51/3

GF32.22-P-5111FR

梅赛德斯-奔驰智能驾驶控制单元部件描述

发动机 264.9 属于型号213

带代码23P (驾驶辅助套件)

N62/4

GF30.30-P-3312FG

发动机 264.9 属于型号238

带代码23P (驾驶辅助套件)

N62/4

GF30.30-P-3312FH

发动机 264.9 属于型号257

带代码23P (驾驶辅助套件)

N62/4

GF30.30-P-3312FR

左前车门控制单元的部件说明

发动机 264.9 属于型号213

N69/1

GF72.29-P-6001FG

发动机 264.9 属于型号238

N69/1

GF72.29-P-6001FH

发动机 264.9 属于型号257

N69/1

GF72.29-P-6001FR

下部控制面板部件描述

发动机 264.9 属于型号213

N72/4

GF54.25-P-4270FG

发动机 264.9 属于型号238

N72/4

GF54.25-P-4270FH

发动机 264.9 属于型号257

N72/4

GF54.25-P-4270FR

电子点火开关控制单元的部件说明

发动机 264.9 属于型号213

N73

GF80.57-P-6001FG

发动机 264.9 属于型号238

N73

GF80.57-P-6001FH

发动机 264.9 属于型号257

N73

GF80.57-P-6001FR

转向柱模块控制单元,部件说明

发动机 264.9 属于型号213

截至2019年款

N80

GF54.21-P-6051FG

发动机 264.9 属于型号213

始自2019年款

N80

GF54.21-P-6051FGA

发动机 264.9 属于型号238

截至2019年款

N80

GF54.21-P-6051FH

发动机 264.9 属于型号238

始自2019年款

N80

GF54.21-P-6051FHG

发动机 264.9 属于型号257

N80

GF54.21-P-6051FR

DC/DC 转换器控制单元的部件说明

发动机 264.9 属于型号213

带代码B01 (48 V 技术)

N83/1

GF54.10-P-3006FG

发动机 264.9 属于型号238

带代码B01 (48 V 技术)

N83/1

GF54.10-P-3006FH

发动机 264.9 属于型号257

带代码B01 (48 V 技术)

N83/1

GF54.10-P-3006FR

燃油系统控制单元的部件说明

N118

GF47.40-P-2001MRD

传动系统控制单元部件描述

N127

GF54.21-P-2141MRP

全集成化变速箱控制电动控制单元控制单元部件描述

发动机 264.9 属于型号257 带变速箱725.0

Y38n4

GF27.60-P-5120ANR

全集成化变速箱控制单元的部件说明

发动机 264.9 属于型号213 带变速箱725.0

Y38n4

GF27.60-P-5165ANL

发动机 264.9 属于型号238 带变速箱725

Y38n4

GF27.60-P-5165FH

直接喷注式汽油喷注和点火系统的功能说明目录

GF07.70-P-0998MRG
