GF08.10-P-2007A
电机转速传感器基本功能
05.03.2019
型号
所有 (小轿车)
带代码ME01 (电动机)
概述
本文档包含以下信息:
•
概述
•
位置
•
功能要求
•
功能
概述
转速传感器无接触地记录发动机转速和电机转子的转动方向. 各电机都装配两个转速传感器.

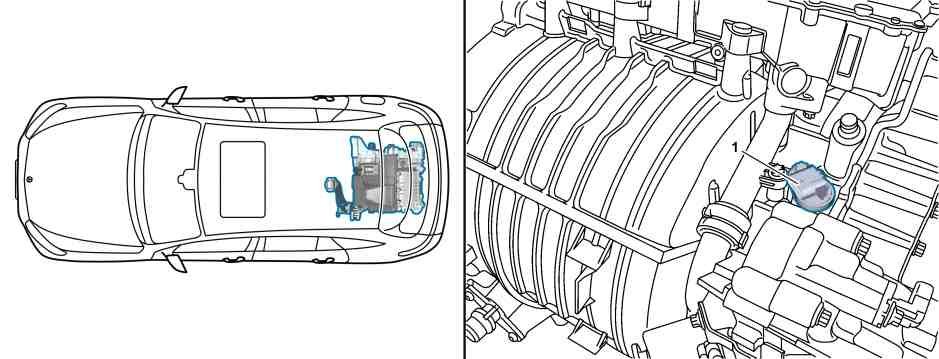

P08.10-A004-78
L20/1
电机转子转速传感器 1

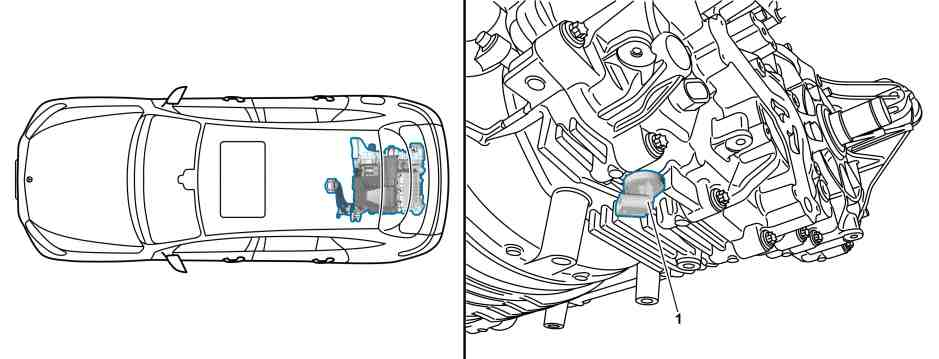

P08.10-A009-78
L20/2
电机转子转速传感器 2

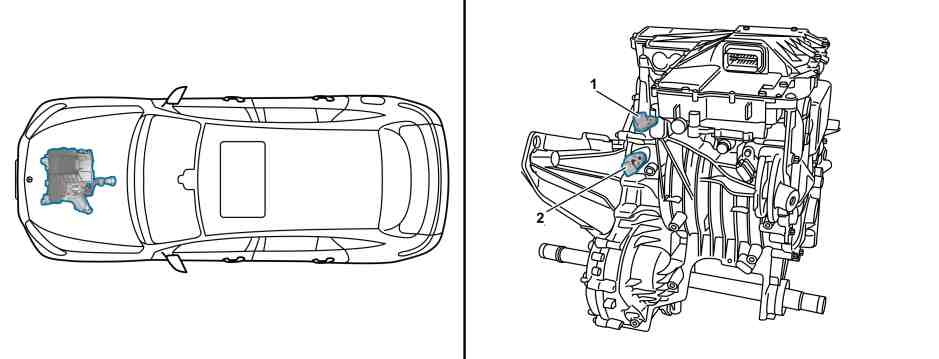

P08.10-A005-78
L20/3
电机转子转速传感器 1
L20/4
电机转子转速传感器 2
位置
转速传感器安装在变速箱的顶部和底部. 变速箱牢固连接到电机上.
功能要求
•
电路 30t 接通
功能
转速传感器对变速箱中的齿轮进行扫描. 每个转速传感器都会向相应的电力电子装置控制单元传送信号.
