GF08.20-P-9892A
电驱动传动系统控制单元基本功能
05.03.2019
概述
本文档包含以下信息:
•
概述
•
位置
•
功能要求
•
功能
概述
电驱动传动系统控制单元是传动系统所有功能的中央控制单元.
其与车辆的网络架构相连接.

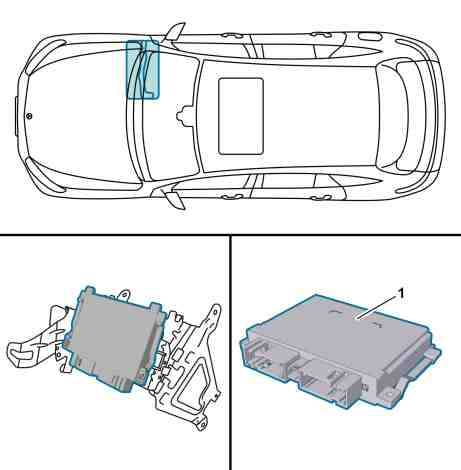

位置
传动系统控制单元位于前排乘客脚部位置中.
P08.20-A000-82
功能要求
•
电路 30t 接通
功能
传动系统控制单元的任务包括:
•
牵引力管理
•
能源管理
•
传动系统热量管理
•
电驱动低温回路
•
高压蓄电池低温回路
•
连接的总线系统之间的接口 (网关)
传动系统控制单元对信息进行处理, 包括:
i
对于装配两个电机的车辆, 为各电机处理和发送相应的信息.
•
电路状态
•
电压/高压蓄电池电流
•
高压蓄电池充电量
•
高压蓄电池温度
•
直流/直流转换器温度
•
高压蓄电池交流充电器的温度
•
最大充电/放电电流
•
接触器状态
•
高压蓄电池交流充电器的状态
•
电机扭矩实际值
•
电机发动机转速实际值
•
电机可输出的扭矩
•
电机状态
•
风扇电机状态
•
油门踏板传感器
•
启动/停止按钮
•
动态操控选择 (DYNAMIC SELECT) 开关的状态
•
方向盘换档按钮的状态
传动系统控制单元对输入因素进行处理并发送信息, 包括:
•
电机扭矩规定值
•
电机扭矩限制
•
电机旋转方向
•
传动系统运行
•
变速箱模式
