GF08.50-P-1100E
高电压蓄电池低温回路详细信息
17.06.2020
型号
213
始自2021年款
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
型号
213
始自2021年款
带代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)

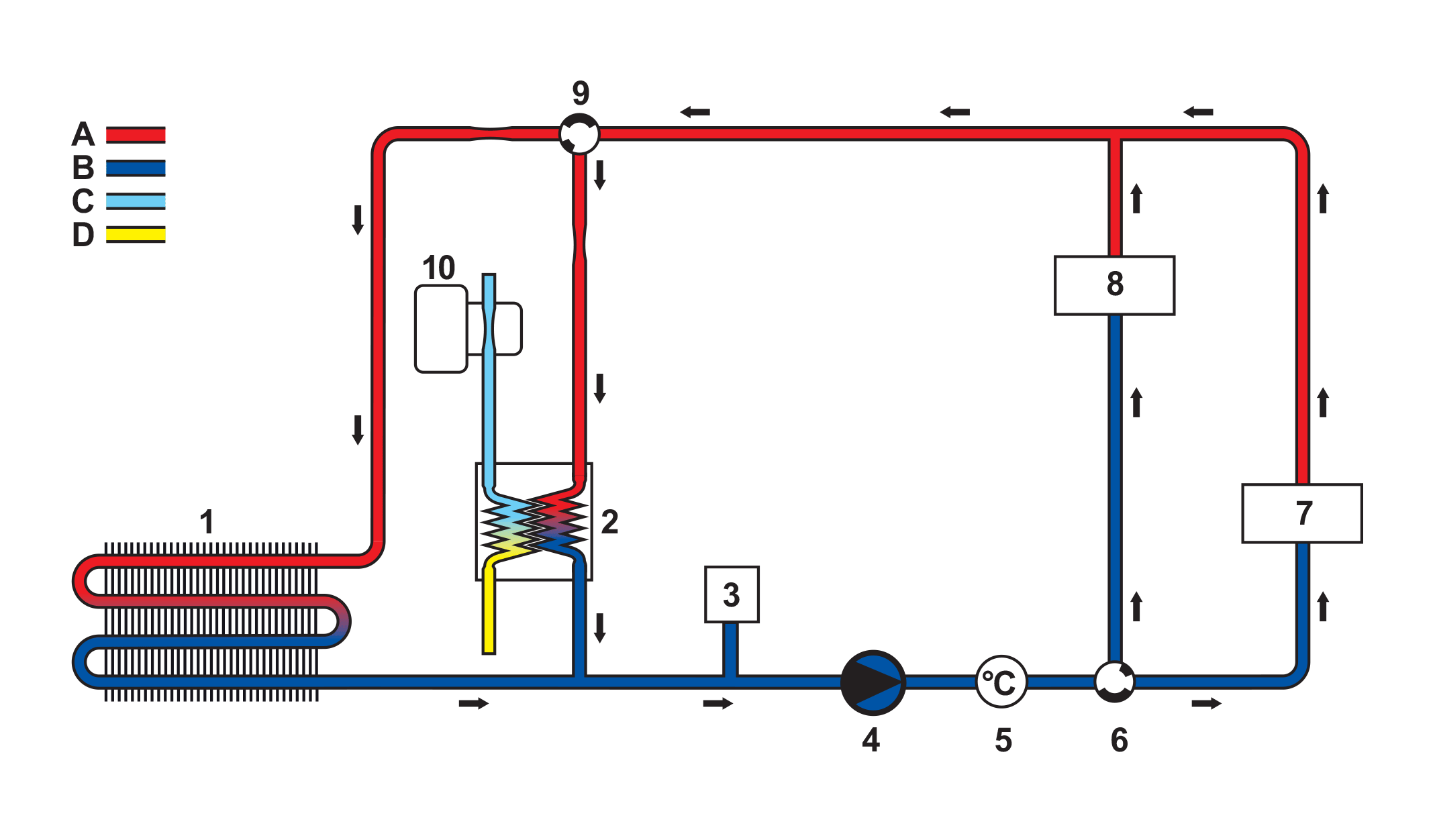

高压蓄电池低温回路 (低温回路 2) 的功能原理图
1
低温回路 2 冷却器
2
热交换器
3
低温回路 2 膨胀容器
4
低温回路 2 循环泵
5
低温回路 2 温度传感器
6
低温回路转换阀 2
7
高压蓄电池交流充电器
8
高压蓄电池
9
高压蓄电池冷却系统转换阀
10
高压蓄电池冷却系统膨胀阀
A
加热后的冷却液
B
冷却后的冷却液
C
制冷剂 (高压, 液态)
D
制冷剂 (低压, 气态)
P20.00-A073-75
