GF08.50-P-1102E
电驱动低温回路详细信息
17.06.2020
型号
213
始自2021年款
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
型号
213
始自2021年款
带代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)

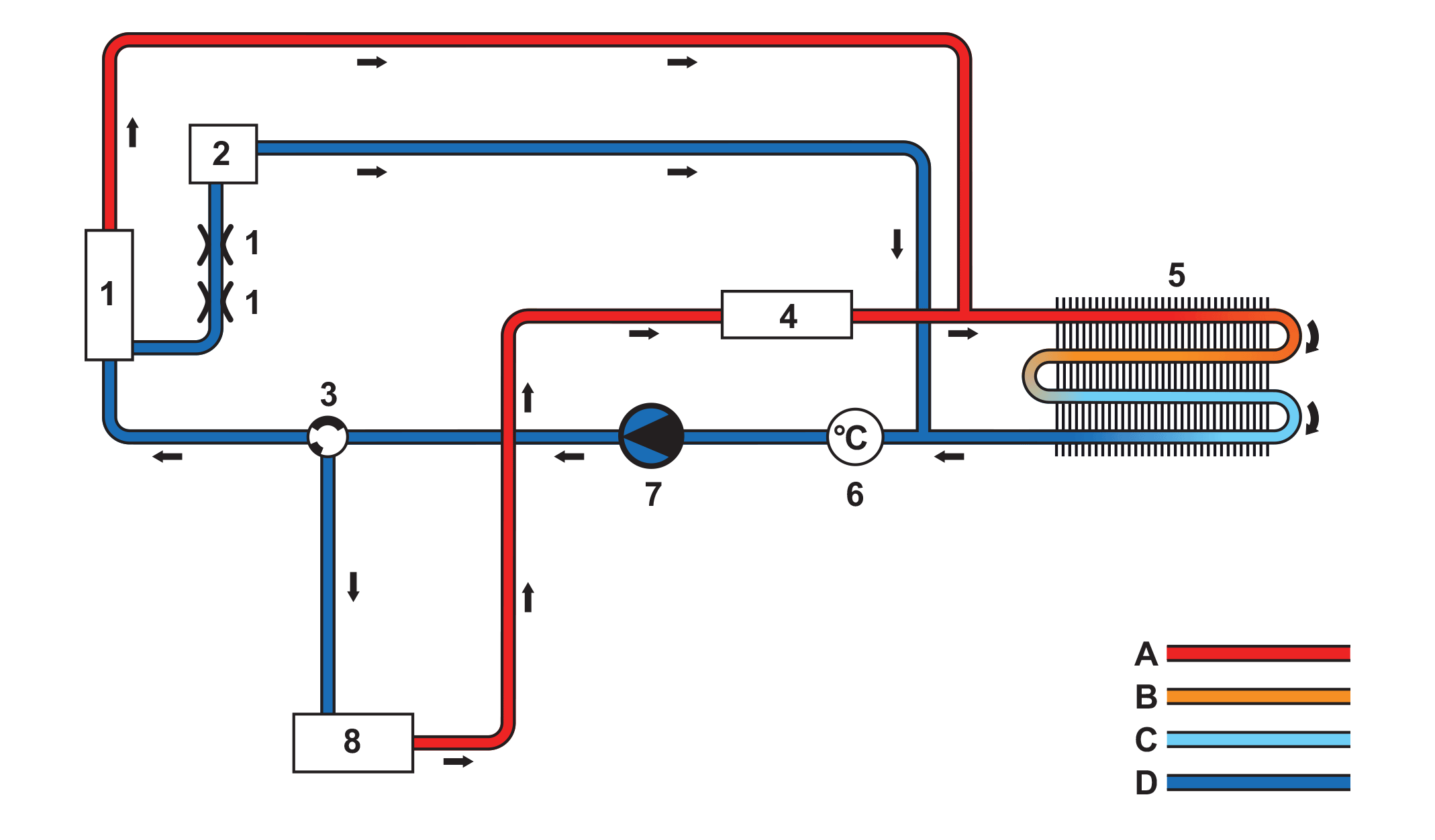

电驱动低温回路 (低温回路 1, 发动机 274) 的功能原理图
1
增压空气冷却器
2
膨胀容器
3
低温回路转换阀
4
变速箱油热交换器
5
低温回路 1 冷却器
6
低温冷却液回路 1 温度传感器
7
低温回路 1 循环泵
8
电力电子控制单元
A
加热后的冷却液
B
稍微冷却后的冷却液
C
高度冷却后的冷却液
D
冷却后的冷却液
P20.00-A072-75
