GF15.10-P-2002A
点火线圈基本功能
17.06.2020
发动机
139, 176, 177, 254, 256, 260, 264, 282
P15.10-2634-79

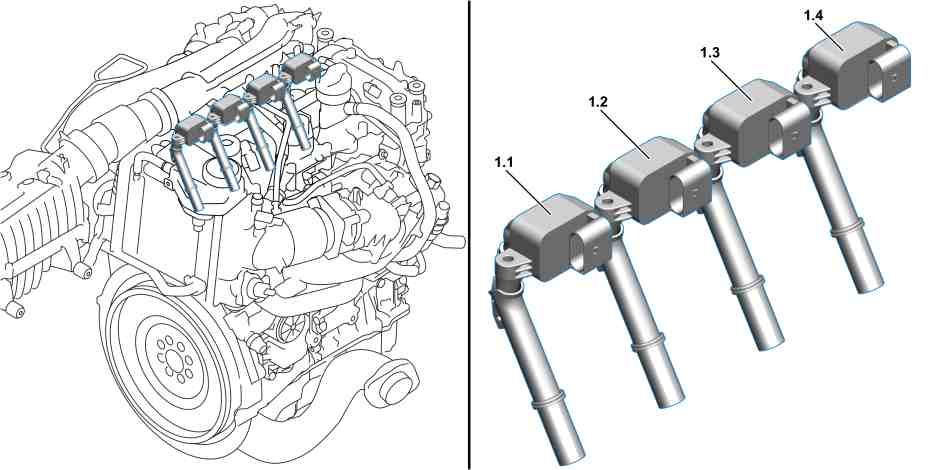

以发动机 260 为示例
1.1
1 号气缸的点火线圈
1.3
3 号气缸的点火线圈
1.2
2 号气缸的点火线圈
1.4
4 号气缸的点火线圈

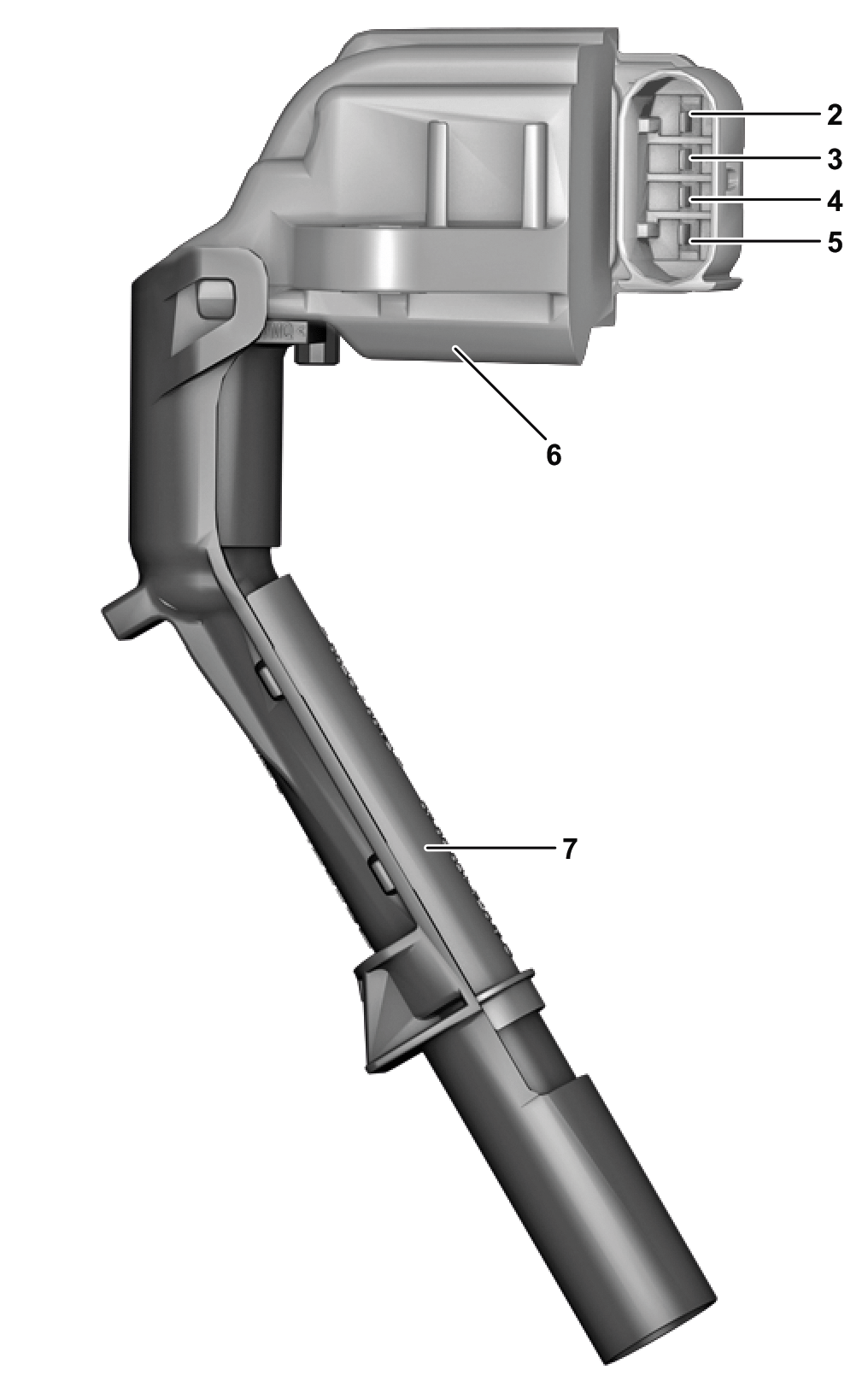

点火线圈
2
电路 87 M1 和 M3 的电源电压 (12 V)
3
车辆接地连接
4
促动
5
发动机接地连接
6
点火线圈
7
高压接头 (带集成式火花塞接头)
P15.10-A014-73
概述
本文档包含以下信息:
•
概述
•
功能
概述
点火线圈在所有工况下为各个火花塞提供充足的点火能量.
功能
内燃机控制单元促动初级线圈. 初级电路在点火正时点断开. 由于初级线圈中的磁场突然消失, 次级线圈中产生点火电压.
点火电压通过一个二极管, 一个电阻器和高压连接器到达火花塞. 安装了二极管, 以在接通初级线圈电流时产生额外的点火火花.
通过电路 87M 对点火线圈供电.
i
由于存在二极管, 因此无法测量次级线圈的电阻值. 用于促动点火线圈的输出控制器集成在内燃机控制单元中.
i
火花塞
每个气缸都有一个火花塞从上方拧入气缸盖中央. 火花塞通过在电极之间形成电弧来点燃吸入并压缩的空燃混合物. 点火电压从直接插入的点火线圈传送至火花塞, 并在中央电极和接地电极之间的气隙中产生电弧.
火花塞的所有特性均由制造商提供的型号标记 (例如, 热功率, 火花塞座的形状, 螺纹, 尺寸, 电极材料, 火花位置) 定义.
