GF18.40-P-2001A
发动机油液位传感器基本功能
17.06.2020
P18.40-2503-79
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述

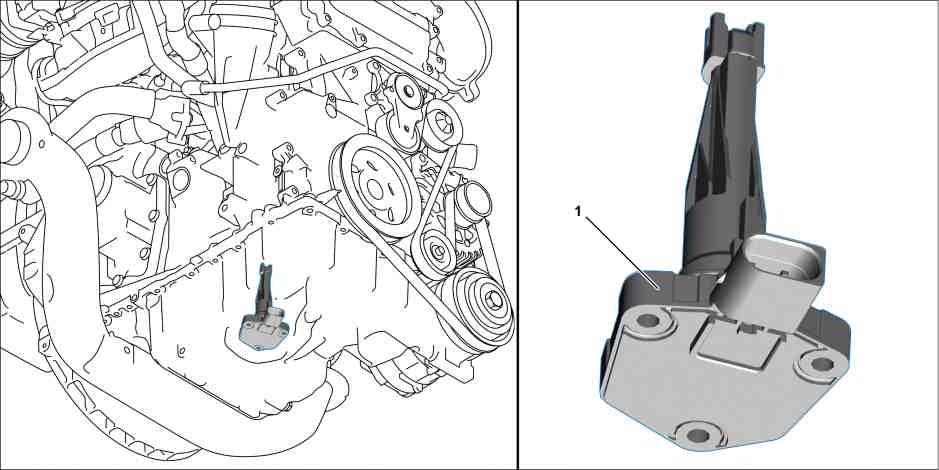

发动机油液位传感器使用超声测量油底壳底部传感器与油面之间的距离, 从而持续判断发动机油液位.
功能要求
•
车辆置于水平面上
功能
压电陶瓷体会发出超声波信号. 超声波沿着测量探针装置向上传播; 接触到油面时出现反射并向下传播, 进而由压电陶瓷体附近的传感器检测到. 传感器将测量发出和接收到超声之间的时间差, 并据此计算出距离油面的距离. 由于温度会影响声波速度, 因此在计算传播时间时, 还会通过内部传感器测量机油温度. 通过上述计算, 才能最终得出油底壳的油位.
测量探针装置的进油孔通过一个弯曲的迷宫状结构与油底壳隔离. 从而防止机油泡沫进入测量装置, 影响测量效果.
该测量过程不断重复, 因此即使在运动驾驶模式期间也能确定油位. 根据驾驶模式不同, 横向加速度和纵向加速度会影响测量, 因此需要更长的时间来进行测量.
