GF20.00-P-1003A
冷却液回路基本功能
23.06.2020
发动机
所有 (小轿车)

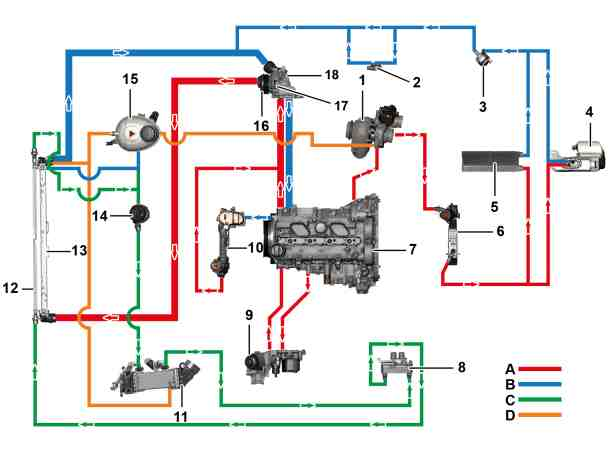

冷却液回路示例图
1
涡轮增压器
2
废气再处理计量阀
3
冷却液循环泵
4
增压空气冷却器
5
暖气系统热交换器
6
废气再循环冷却器 (低压废气再循环 (EGR))
7
曲轴箱
8
变速箱油热交换器
9
发动机油热交换器
10
废气再循环冷却器 (高压废气再循环 (EGR))
11
增压空气冷却器
12
变速箱冷却系统低温冷却器
13
发动机散热器
14
变速箱和增压空气冷却低温回路冷却液循环泵
15
冷却液膨胀箱
16
发动机冷却回路冷却液泵
17
冷却液温度传感器
18
冷却液节温器
A
冷冷却液 (发动机冷却回路)
B
暖冷却液 (发动机冷却回路)
C
变速箱冷却系统低温回路
D
通风装置
P20.00-2667-76
概述
本文档包含以下信息:
•
概述
•
功能
概述
发动机冷却系统根据部件包括多个冷却回路. 冷却回路为闭环系统, 使用冷却液将热量传递至周围.
功能
发动机冷却系统通常由以下冷却回路组成:
•
加热回路
•
发动机冷却回路
•
低温回路
发动机冷却回路通常由以下部件组成:
•
发动机冷却回路冷却液泵
•
发动机油热交换器
•
冷却液节温器
•
发动机散热器
•
冷却液膨胀箱
•
暖气系统热交换器
•
冷却液温度传感器
根据传动系统和设备的不同, 其他部件, 例如, 废气涡轮增压器或废气再循环冷却器也可能集成在发动机冷却回路中.
低温回路可能包括以下部件:
•
低压冷却器
•
冷却液循环泵
•
变速箱油热交换器
•
增压空气冷却器
•
转换阀
•
冷却液温度传感器
附加基本功能
冷却液泵基本功能
发动机 所有 (小轿车)
GF20.10-P-2005A
详细信息
冷却液回路详细信息
发动机 608
GF20.00-P-1100A
发动机 260
GF20.00-P-1100B
发动机 282
GF20.00-P-1100C
发动机 264
GF20.00-P-1100D
发动机 256
GF20.00-P-1100E
发动机 656
GF20.00-P-1100F
发动机 654
GF20.00-P-1100G
发动机 139
GF20.00-P-1100H
