GF20.00-P-1100D

冷却液回路详细信息

12.07.2019

发动机

264

P20.10-2502-79
爱扳手

爱扳手

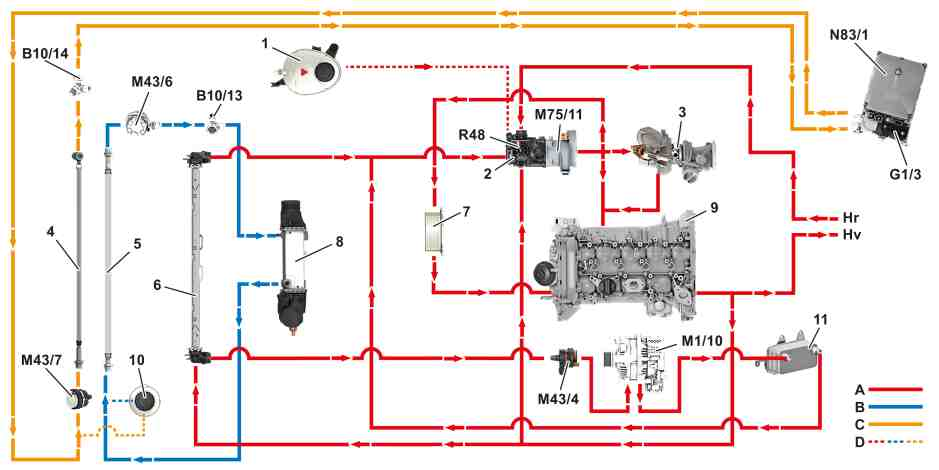

冷却液回路示意图

1

冷却液膨胀箱

C

低温回路 2

2

冷却液节温器

D

通风/冷却液膨胀

3

涡轮增压器

B10/13

低温回路温度传感器 1

4

低温冷却器 2

B10/14

低温回路温度传感器 2

5

低温冷却器 1

G1/3

48 V 车载电网蓄电池

6

发动机散热器

M1/10

起动机-发电机

7

发动机油冷却器

M43/4

起动机-发电机冷却液泵

8

增压空气冷却器

M43/6

低温回路循环泵 1

9

内燃机

M43/7

低温回路循环泵 2

10

低温回路 1 和 2 膨胀容器

M75/11

电动冷却液泵

11

发动机油热交换器

N83/1

直流/直流转换器控制单元

A

发动机冷却液回路

R48

冷却液节温器加热元件

B

低温回路 1
