GF27.00-P-9901A
自动变速箱基本功能
22.06.2020
型号
所有 带变速箱725.0/1
概述
内燃机在有限的转速范围内工作. 该自动变速箱将发动机扭矩转换为车轮所需的牵引力, 以克服行驶阻力.
该自动变速箱是一款全电控自动变速箱, 有九个前进档和一个倒档. 档位范围传动比由行星齿轮组实现. 该自动变速箱的所有功能和部件全部集成在一个总成模块中.
将全集成化变速箱控制系统控制单元集成在自动变速箱中可使车辆中副线束接口的数量最小化.
使用全集成化变速箱控制还具备以下优势:
•
较高的电磁兼容性 (防止多个电子部件之间的相互作用)
•
较快的电流调节以及车载电气系统波动补偿 (提高换档质量)
•
准确确定换档操作相关的测量值并更快地对其进行评估
还通过以下措施延长使用寿命, 降低油耗, 提高换档舒适性:
•
采用九个档位和转向轴倾角为 9.15 的变速箱配置
•
优化的变速箱部件
•
降低工作压力
•
带附加舒适性和动态功能的软件
•
双油泵促动概念
变速箱可以分为以下总成件:
•
带扭转减振器, 离心摆和变矩器锁止离合器的变矩器
•
偏轴版油泵 (主泵) 用于产生所需的油压, 并对换档元件和支承点进行充分润滑
•
电动变速箱油泵, 用于在发动机关闭时产生所需的油压, 确保对换档元件和支承点进行润滑, 并为初级泵提供支持
•
带机械变速箱部件 (行星齿轮组, 电控液压操控式驻车止动爪, 多片式离合器和多片式制动器) 的变速箱外壳
•
带集成式全集成化变速箱控制单元的全集成化变速箱控制系统控制单元
根据设计, 区分以下四种不同类型:

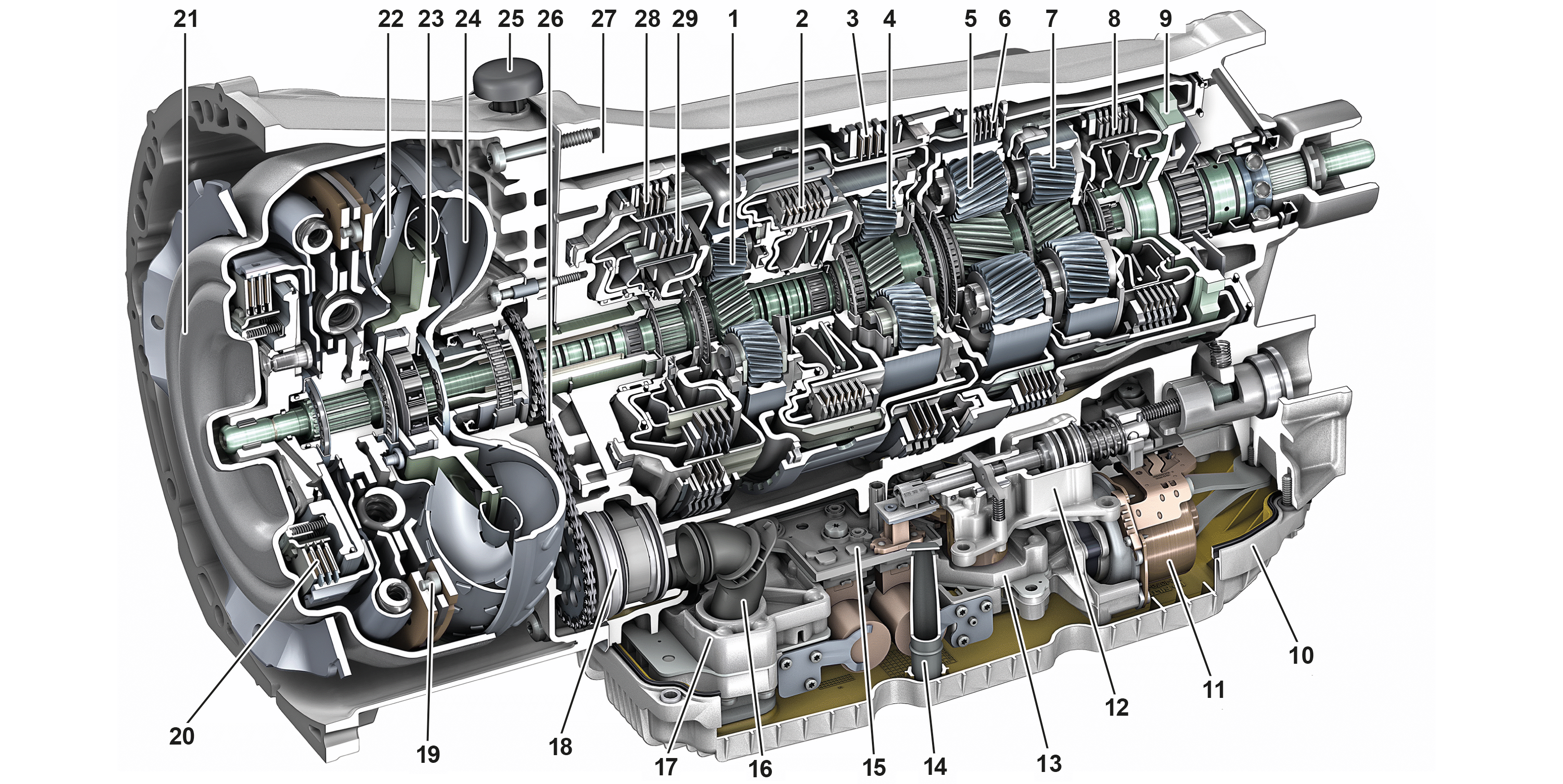

P27.10-A054-79
带变矩器和集成式离心摆的自动变速箱的示例图
1
行星齿轮组 1
11
电动变速箱油泵
21
变矩器盖
2
K38 多片式离合器
12
电液驻车锁促动器的活塞外壳
22
涡轮
3
B05 多片式制动器
13
全集成化变速箱控制系统控制单元
23
定子
4
行星齿轮组 2
14
导管
24
叶轮
5
行星齿轮组 3
15
全集成化变速箱控制系统触点支架
25
变速箱外壳通风口
6
B06 多片式制动器
16
耐压管和进气歧管
26
机油泵链条传动
7
行星齿轮组 4
17
护盖/换档阀体
27
变速箱外壳
8
K27 多片式离合器
18
油泵
28
B08 多片式制动器
9
驻车锁装置
19
离心摆
29
多片式离合器 K81
10
油底壳
20
变矩器锁止离合器电磁阀

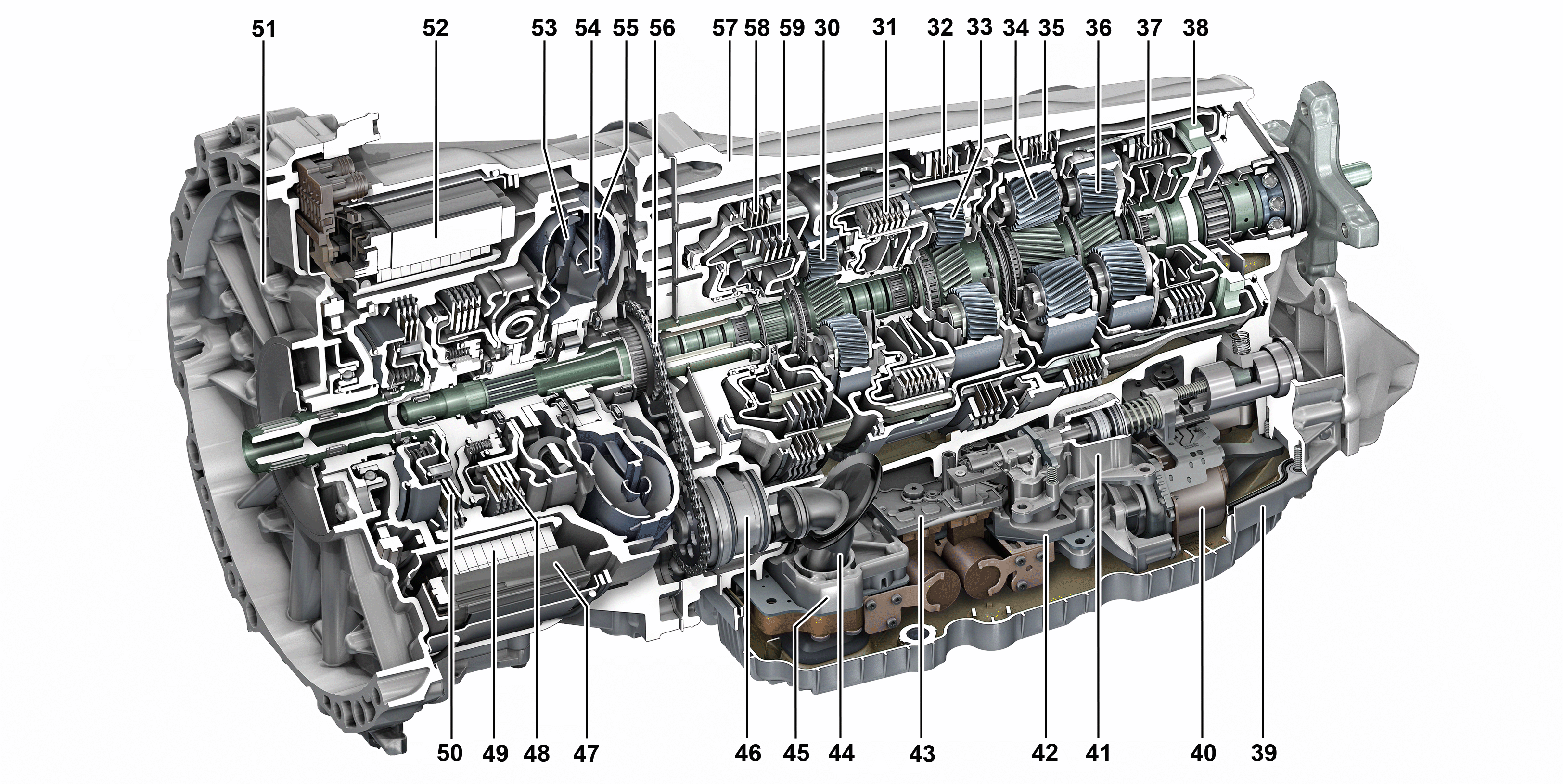

P27.10-A051-79
带变矩器和发动机断开离合器的自动变速箱的示例图
30
行星齿轮组 1
40
电动辅助机油泵
50
发动机离合器
31
K38 多片式离合器
41
电液驻车锁促动器的活塞外壳
51
变矩器盖
32
B05 多片式制动器
42
全集成化变速箱控制系统控制单元
52
电机
33
行星齿轮组 2
43
全集成化变速箱控制系统的支撑体
53
涡轮
34
行星齿轮组 3
44
耐压管和进气歧管
54
定子
35
B06 多片式制动器
45
护盖/换档阀体
55
叶轮
36
行星齿轮组 4
46
油泵
56
机油泵链条传动
37
K27 多片式离合器
47
定子
57
变速箱外壳
38
驻车锁装置
48
变矩器锁止离合器电磁阀
58
B08 多片式制动器
39
油底壳
49
转子
59
多片式离合器 K81
P27.10-A052-79
带变矩器和集成式离心摆的自动变速箱的示例图
60
行星齿轮组 1
70
电动辅助机油泵
80
变矩器盖
61
K38 多片式离合器
71
电液驻车锁促动器的活塞外壳
81
涡轮
62
B05 多片式制动器
72
全集成化变速箱控制系统控制单元
82
定子
63
行星齿轮组 2
73
导管
83
叶轮
64
行星齿轮组 3
74
全集成化变速箱控制系统的支撑体
84
变速箱外壳通风口
65
B06 多片式制动器
75
压力管和吸油管
85
机油泵链条传动
66
行星齿轮组 4
76
护盖/换档阀体
86
变速箱外壳
67
K27 多片式离合器
77
油泵
87
B08 多片式制动器
68
驻车锁装置
78
离心摆
88
多片式离合器 K81
69
油底壳
79
变矩器锁止离合器电磁阀
P27.10-A053-79
带湿式离合器的自动变速箱的示例图
89
行星齿轮组 1
99
电动辅助机油泵
108
外部齿板
90
K38 多片式离合器
100
电液驻车锁促动器的活塞外壳
109
内部齿板
91
B05 多片式制动器
101
全集成化变速箱控制系统电控单元
110
毂衬
92
行星齿轮组 2
102
全集成化变速箱控制系统的支撑体
111
连接器盖
93
行星齿轮组 3
103
护盖/换档阀体
112
变速箱外壳通风口
94
B06 多片式制动器
104
耐压管和进气歧管
113
机油泵链条传动
95
行星齿轮组 4
105
油泵
114
变速箱外壳
96
K27 多片式离合器
106
带扭转减振器的内板托架
115
B08 多片式制动器
97
驻车锁装置
107
湿式离合器
116
多片式离合器 K81
98
油底壳
附加基本功能
电机基本功能
型号 所有 带变速箱725.0/1
带代码ME01 (电动机)
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
带代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)
GF08.10-P-2000A
驻车止动爪基本功能
型号 所有 带变速箱725.0/1
GF27.10-P-9900A
动力传输基本功能
型号 所有 带变速箱725.0/1
GF27.10-P-9901B
变矩器锁止离合器控制基本功能
型号 所有 带变速箱725.0/1
GF27.20-P-1001A
变速箱机油冷却基本功能
型号 所有 带变速箱725.0/1
GF27.55-P-1000B
自动变速箱供油基本功能
型号 所有 带变速箱725.0/1
GF27.57-P-1003A
换档机构基本功能
型号 所有 带变速箱725.0/1
GF27.60-P-1002B
全集成化变速箱控制的控制单元基本功能
型号 所有 带变速箱725.0/1
GF27.60-P-2003A
