GF27.10-P-0001ANL
自动变速箱 (AG) 功能
21.12.2018
变速箱
725.0 （725.007/017/092/096除外） 属于型号213

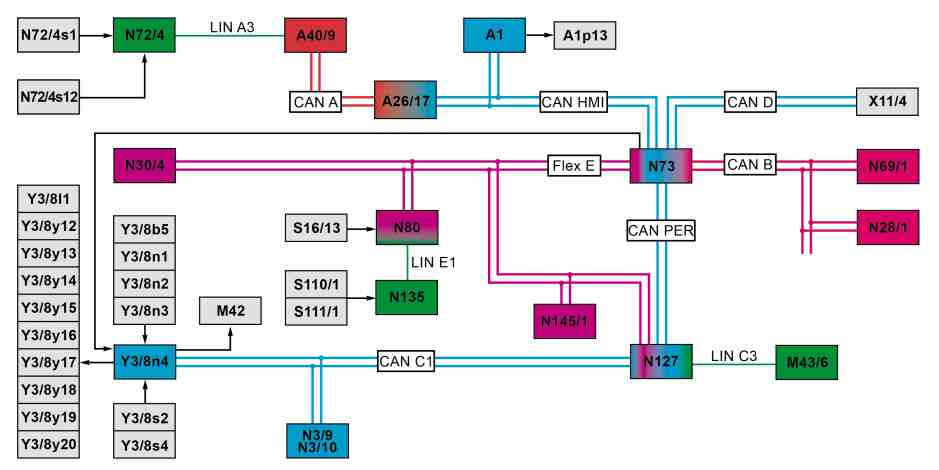

P27.19-2717-79
A1
仪表盘
N135
方向盘电子设备
Y3/8y15
K27 离合器控制电磁阀
A1p13
多功能显示屏
N145/1
驱动单元控制单元 (适用于车型 213.064/264)
Y3/8y16
B08 多片式制动器控制电磁阀
A26/17
主机
S16/13
直接选档 (DIRECT SELECT) 换档杆
Y3/8y17
B05 多片式制动器控制电磁阀
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板
S110/1
方向盘降档按钮
Y3/8y18
B06 多片式制动器控制电磁阀
M42
电动辅助油泵
S111/1
方向盘升档按钮
Y3/8y19
工作压力电磁阀
M43/6
低温回路循环泵 1
X11/4
诊断连接器
Y3/8y20
变矩器锁止离合器电磁阀
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (适用于柴油发动机)
Y3/8b5
压力传感器
CAN A
车载智能信息系统控制器区域网络 (CAN)
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (对于汽油发动机)
Y3/8l1
驻车止动爪提升电磁阀
CAN B
车内控制器区域网络 (CAN)
N28/1
挂车识别控制单元 (装配挂车挂钩/代码 (550))
Y3/8n1
涡轮转速传感器
CAN C1
传动系统控制器区域网络 (CAN)
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
Y3/8n2
输入转速传感器
CAN D
诊断控制器区域网络 (CAN)
N69/1
左前车门控制单元
Y3/8n3
输出轴转速传感器
CAN HMI
用户界面控制器区域网络 (CAN)
N72/4
左侧下部控制面板
Y3/8n4
完全集成式变速箱控制系统控制单元
CAN PER
外围设备控制器区域网络 (CAN)
N72/4s1
动态操控选择 (DYNAMIC SELECT) 开关
Y3/8s2
变速箱油温度传感器 (集成在完全集成式变速箱控制单元中)
Flex E
底盘 FlexRay
N72/4s12
手动换档模式按钮 (适用于车型 213.064/264)
Y3/8s4
驻车止动爪位置传感器
LIN A3
下部控制面板 (LCP) 局域互联网 (LIN)
N73
电子点火开关控制单元
Y3/8y12
润滑压力电磁阀
LIN C3
传动系统局域互联网 (LIN)
N80
转向柱管模块控制单元
Y3/8y13
K81 离合器控制电磁阀
LIN E1
转向机构局域互联网 (LIN)
N127
传动系统控制单元
Y3/8y14
K38 离合器控制电磁阀
自动变速箱 (AT), 概述
自动变速箱 9G-TRONIC 725.0 是一款全新的电子控制的自动变速箱, 装配有 9 个前进档和一个倒档. 档位范围传动比由行星齿轮组实现. 该自动变速箱的所有功能和部件全部集成在一个总成模块中.
将完全集成式变速箱控制系统控制单元 (Y3/8) 集成在自动变速箱中可使车辆线束接口的数量减少.
使用完全集成式变速箱控制系统 (VGS) 还具备以下优势:
•
较高的电磁兼容性 (防止多个电子部件之间的相互作用)
•
较快的电流调节以及车载电气系统波动补偿, 提高了换档质量.
•
准确确定换档操作相关的测量值并更快地对其进行评估
还通过以下措施延长使用寿命, 降低油耗, 提高换档舒适性:
•
采用 9 个档位和传动比范围 9.15 的新型变速箱配置
•
采用新型优化的变速箱部件
•
降低工作压力
•
采用带附加舒适和动态功能的全新软件
•
采用两个油泵 (初级泵和电动辅助油泵) 的新促动理念
自动变速箱可以分为以下总成件:
•
带扭转减振器, 离心摆和变矩器锁止离合器的变矩器
•
新型偏轴版油泵 (初级泵) 用于产生必要的油压, 并对换档元件和支承点进行充分润滑
•
电动辅助油泵, 用于在发动机关闭时产生所需的油压, 确保对换档元件和支承点进行润滑, 并为初级泵提供支持
•
带机械变速箱部件 (行星齿轮组, 电控液压操控式驻车止动爪, 多盘式离合器和多片式制动器) 的变速箱外壳
•
带集成式完全集成式变速箱控制单元的完全集成式变速箱控制系统控制单元
i
变速箱 725.0 （725.007/017/092/096除外） 属于型号213
带代码460 (加拿大版本)
变速箱 725.0 （725.007/017/092/096除外） 属于型号213
带代码494 (美国版本)
变速箱 725.0 （725.007/017/092/096除外） 属于型号213
带代码830 (中国车辆附加件)
遥控起动
接合档位范围 "P" 时, 驾驶员可使用移动电话联系服务供应商, 以执行 "遥控起动" 功能. 车辆随后在有限的时间内起动发动机, 以便进行预进入气候控制.
下表提供了车型及主总成概览:
E 220 轿车
213.004
654.920
725.004/008/011
完全集成式变速箱控制
E 220 4MATIC 轿车
213.005
654.920
725.058
完全集成式变速箱控制
E 300 d 轿车
213.008
654.920
725.004/008/011
完全集成式变速箱控制
E 200 轿车
213.013
654.920
725.008/011
完全集成式变速箱控制
E 350 d 轿车
213.033
642.855
725.001/011
完全集成式变速箱控制
E 350 d 全时四轮驱动 (4MATIC) 轿车
213.034
642.855/873
725.041/044
完全集成式变速箱控制
E 180 轿车
213.040
274.910
725.008/011
完全集成式变速箱控制
E 200 轿车
213.042
274.920
725.008/011
完全集成式变速箱控制
E 200 4MATIC 轿车
213.043
274.920
725.041/054
完全集成式变速箱控制
E 250 轿车
213.045
274.920
725.008/011
完全集成式变速箱控制
E 300 轿车
213.048
274.920
725.011
完全集成式变速箱控制
E 300 4MATIC 轿车
213.049
274.920
725.041
完全集成式变速箱控制
Mercedes-AMG E 43 4MATIC 轿车/Mercedes-AMG E 50 4MATIC 轿车
213.064
276.823
725.041
完全集成式变速箱控制
E 400 4MATIC 轿车
213.066
276.823
725.041/048
完全集成式变速箱控制
E 400 4MATIC 轿车
213.071
276.853
725.041/048
完全集成式变速箱控制
E 450 4MATIC 轿车
213.072
276.853
725.048
完全集成式变速箱控制
E 220 d 轿车 (长轴距)
213.104
654.920
725.004/008/011
完全集成式变速箱控制
E 350 d 轿车 (长轴距)
213.131
642.855
725.001/011
完全集成式变速箱控制
E 180 轿车 (长轴距)
213.140
274.910
725.008/011
完全集成式变速箱控制
E 200 轿车 (长轴距)
213.142
274.920
725.008/011
完全集成式变速箱控制
E 200 L 4MATIC 轿车 (长轴距)
213.143
274.920
725.041/054
完全集成式变速箱控制
E 300 轿车 (长轴距)
213.148
274.920
725.008/011
完全集成式变速箱控制
E 320 4MATIC 轿车 (长轴距)
213.163
276.823
725.041/048
完全集成式变速箱控制
E 220 d 货车
213.204
654.920
725.008
完全集成式变速箱控制
E 220 d 4MATIC 旅行车
213.205
654.920
725.018/058
完全集成式变速箱控制
E 300 d 旅行车
213.208
654.920
725.018
完全集成式变速箱控制
E 200 d (货车)
213.213
654.920
725.011
完全集成式变速箱控制
E 220 d 4MATIC 全地形旅行车
213.217
654.920
725.041/044
完全集成式变速箱控制
E 350 (旅行车)
213.233
642.855
725.011
完全集成式变速箱控制
E 350 d 全时四轮驱动 (4MATIC) 旅行车
213.234
642.855/873
725.041/051
完全集成式变速箱控制
E 350 d 全时四轮驱动 (4MATIC) 全地形旅行车
213.237
642.855/873
725.041/051
完全集成式变速箱控制
E 200 旅行车
213.242
274.920
725.008/011
完全集成式变速箱控制
E 200 4MATIC 旅行车
213.243
274.920
725.041/054/058
完全集成式变速箱控制
E 250 货车
213.245
274.920
725.008/011
完全集成式变速箱控制
Mercedes-AMG E 43 4MATIC 货车/Mercedes-AMG E 50 4MATIC 货车
213.264
276.823
725.041
完全集成式变速箱控制
E 400 4MATIC 货车
213.266
276.823
725.041/048
完全集成式变速箱控制
E 400 4MATIC 货车
213.271
276.853
725.041/048
完全集成式变速箱控制
E 450 4MATIC 旅行车
213.272
276.853
725.048
完全集成式变速箱控制
其他子功能在单独的文档中进行说明:
•
钥匙驻车 (key-P) 功能
•
紧急驻车 (Emergency-P) 功能
•
驻车互锁控制器, 功能
•
向前行驶功能的动力传输
•
倒档行驶功能的动力传输
•
带变速箱油热交换器的变速箱油冷却装置, 功能
•
自动变速箱的变速箱油供给, 功能
•
换档操作, 功能
•
变速箱控制, 功能
•
接合档位范围, 功能
•
应急运行模式, 功能
•
变矩器锁止离合器控制压力, 功能
•
变矩器锁止离合器控制, 功能
•
工作/润滑/换档压力, 功能
自动变速箱 (AG) 驾驶模式
GF27.10-P-0001-06ANL
自动变速箱 (AG) 技术数据
GF27.10-P-0001-19ANL
机油回路实际生产配置
GF27.55-P-2004ANL
钥匙驻车 (key-P) 功能
GF27.10-P-3028ANL
紧急驻车 (Emergency-P) 功能
GF27.10-P-3029ANL
驻车锁控制系统功能
GF27.10-P-5000ANL
向前行驶功能中的动力传输
GF27.10-P-3035ANL
倒车功能中的动力传输
GF27.10-P-3036ANL
带变速箱油热交换器的变速箱油冷却装置, 功能
GF27.55-P-2003ANL
自动变速箱供油功能
GF27.57-P-1000ANL
换档机构, 功能
GF27.60-P-2000ANL
变速箱控制, 功能
GF27.60-P-2002ANL
接合档位范围, 功能
GF27.60-P-3009ANL
紧急默认模式, 功能
GF27.60-P-3012ANL
变矩器锁止离合器控制压力, 功能
GF27.60-P-3019ANL
变矩器锁止离合器控制, 功能
GF27.20-P-3002ANL
工作/润滑/换档压力, 功能
GF27.60-P-3024ANL
系统部件概览，自动变速箱 (AG)
GF27.10-P-9992ANL
