GF27.10-P-1002A
自动变速箱动力传递走向基本功能
22.06.2020
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述
名称 "动力传输" 是指扭矩的传输路线. 扭矩通过内燃机, 变矩器, 下游的自动变速箱和差速器之间的机械液压连接传输至驱动轮. 在变矩器中, 通过从动泵轮使液压用油流至与驱动轴连接的涡轮, 以进行动力传输. 变矩器锁止离合器啮合时, 动力通过此机械连接进行传输. 各行星齿轮组的齿轮根据变速箱传动比和促动的换档元件, 借助于多盘式离合器和多片式制动器, 将变矩器产生的扭矩传送至输出轴. 降低低速档的输出速度可以降低车速, 同时驱动轮处的牵引力和扭矩增大.
i
所有行星齿轮组由以下元件组成: 太阳齿轮, 行星齿轮组, 行星齿轮托架和齿圈.
功能要求
•
点火开启 (电路 15)
•
发动机运转
功能
以下步骤对功能顺序进行了说明:
•
1 档动力传输
•
2 档动力传输
•
3 档动力传输
•
4 档动力传输
•
5 档动力传输
•
6 档动力传输
•
7 档动力传输
•
8 档动力传输
•
9 档动力传输
•
倒档动力传输
P27.00-A011-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀

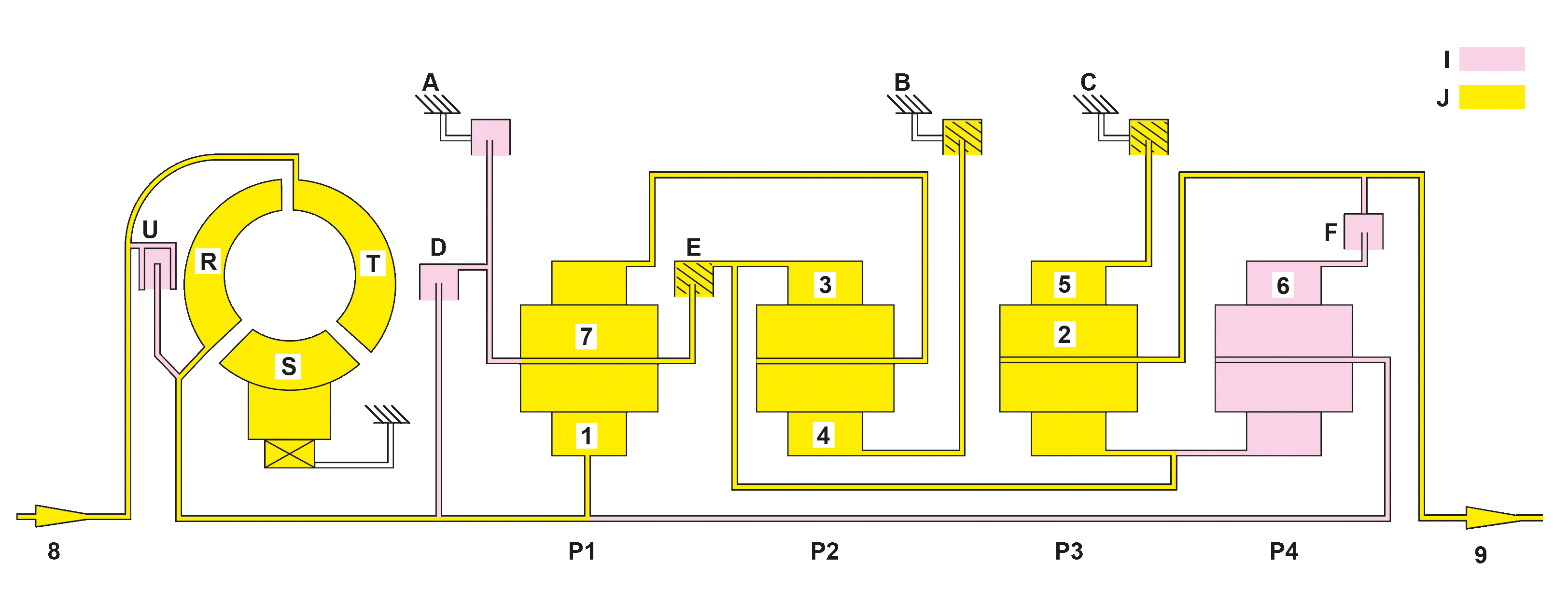

1 档动力传输
以下的多片式制动器和多盘式离合器接合:
•
B05 多片式制动器
•
B06 多片式制动器
•
K38 多片式离合器
处于 1 档时, 通过以下齿轮组进行动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P3
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 行星齿轮组 P1 的行星齿轮托架通过多盘式离合器 K38 (E) 与行星齿轮组 P2. 的齿圈相连. 多片式制动器 B05 (B) 对行星齿轮组 P2. 的太阳齿轮进行制动. 因此, 扭矩增大且转动速度降低. 行星齿轮组 P2 的齿圈与行星齿轮组 P3. 的太阳齿轮进行机械连接. 行星齿轮组在由多片式制动器 B06 (C) 制动的行星齿轮组 P3 的齿圈中转动, 行星齿轮组 P3 的行星齿轮托架将增大的扭矩和降低的发动机转速传送至输出轴. 输出轴以降低的输入速度沿发动机转动方向转动.
P27.00-A012-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀

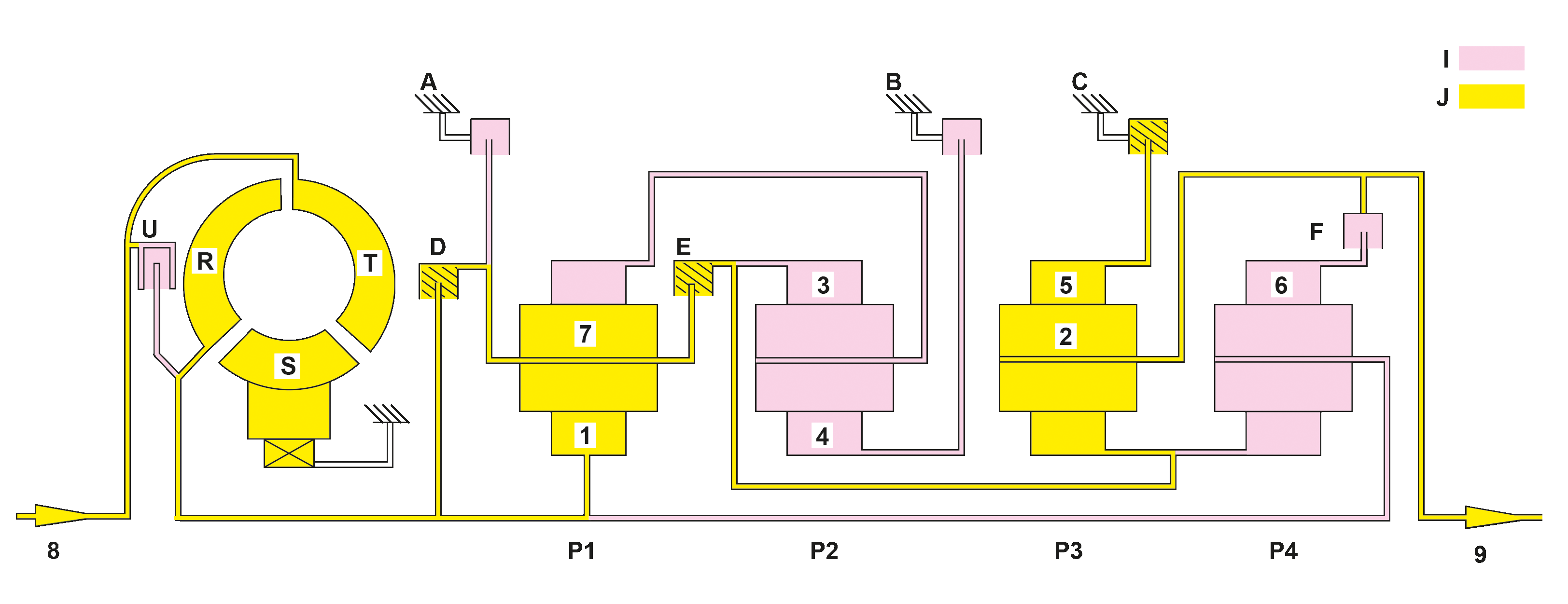

2 档动力传输
以下的多片式制动器和多盘式离合器接合:
•
B06 多片式制动器
•
多片式离合器 K81
•
K38 多片式离合器
处于 2 档时, 通过以下齿轮组进行动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P3
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 多盘式离合器 K81 (D) 将驱动轴与行星齿轮组 P1 的行星齿轮托架连接, 以使其整体转动. 多片式离合器 K38 (E) 与行星齿轮组 P3. 的太阳齿轮进行机械连接. 多片式制动器 B06 (B) 对行星齿轮组 P3. 的齿圈进行制动. 行星齿轮组 P3 的行星齿轮托架将增大的扭矩和降低的发动机转速传送至输出轴. 输出轴以降低的输入速度沿发动机转动方向转动.
P27.00-A013-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀
3 档动力传输
以下的多片式制动器和多盘式离合器接合:
•
B05 多片式制动器
•
B06 多片式制动器
•
多片式离合器 K81
处于 3 档时, 通过以下齿轮组进行动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P3
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 多盘式离合器 K81 (D) 将驱动轴与行星齿轮组 P1 的行星齿轮托架连接, 以使其整体转动. 行星齿轮组 P1 的齿圈由行星齿轮组 P1. 的行星齿轮托架驱动. 齿圈反过来驱动行星齿轮组 P2. 的行星齿轮托架. 多片式制动器 B05 (B) 对行星齿轮组 P2. 的太阳齿轮进行制动. 随后, 动力通过行星齿轮组 P2. 的齿圈传送至行星齿轮组 P3 的太阳齿轮. 多片式制动器 B06 (C) 对行星齿轮组 P3. 的齿圈进行制动. 行星齿轮组 P3 的行星齿轮托架将增大的扭矩和降低的发动机转速传送至输出轴. 输出轴以降低的输入速度沿发动机转动方向转动.
P27.00-A014-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀

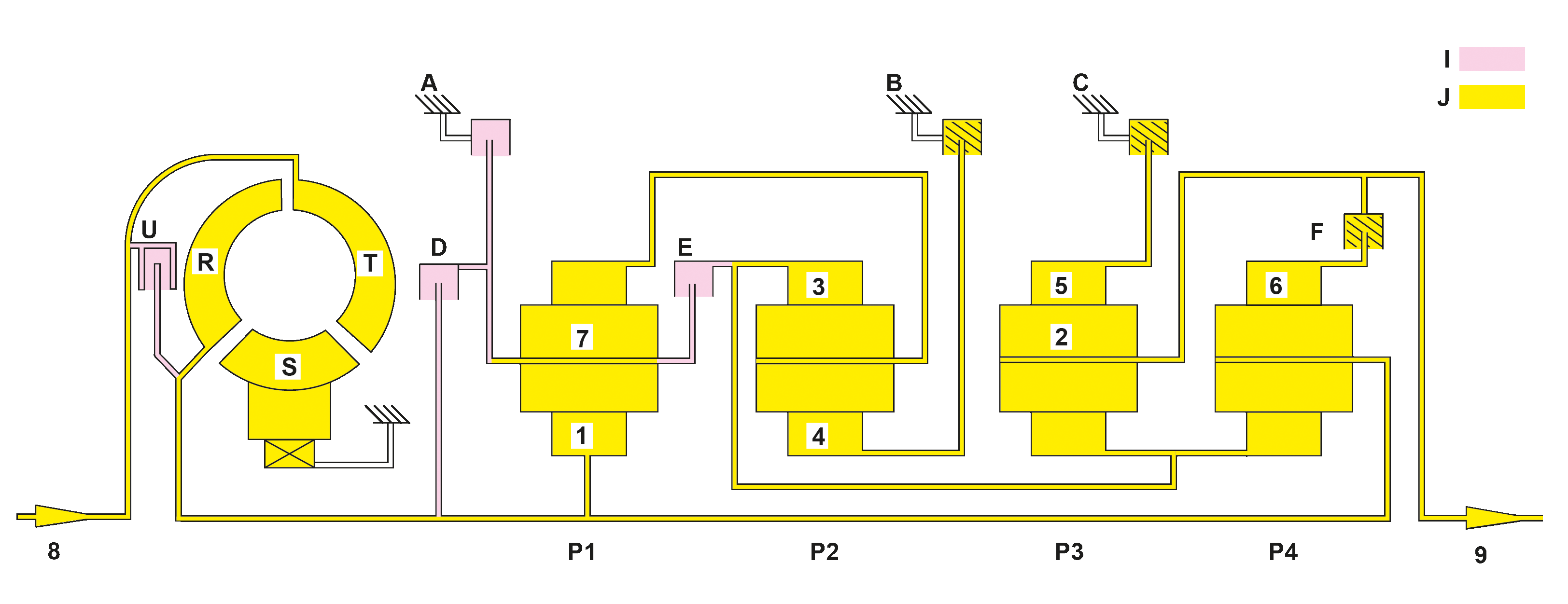

4 档动力传输
以下的多片式制动器和多盘式离合器接合:
•
B05 多片式制动器
•
B06 多片式制动器
•
K27 多片式离合器
处于 4 档时, 动力经由以下齿轮组:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P3
•
行星齿轮组 P4
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 也会驱动行星齿轮组 P4 的行星齿轮托架. 行星齿轮组 P2 的太阳齿轮由多片式制动器 B05 (B) 制动. 行星齿轮组 P2 的齿圈支持行星齿轮组 P3 和 P4. 的太阳齿轮. 多片式制动器 B06 (C) 对行星齿轮组 P3. 的齿圈进行制动. 多盘式离合器 K27 (F) 闭合, 行星齿轮组 P4 接通. 行星齿轮组 P3 的行星齿轮托架和行星齿轮组 P4 的齿圈将增大的扭矩和降低的发动机转速传送至输出轴. 输出轴以降低的输入速度沿发动机转动方向转动.
P27.00-A015-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀

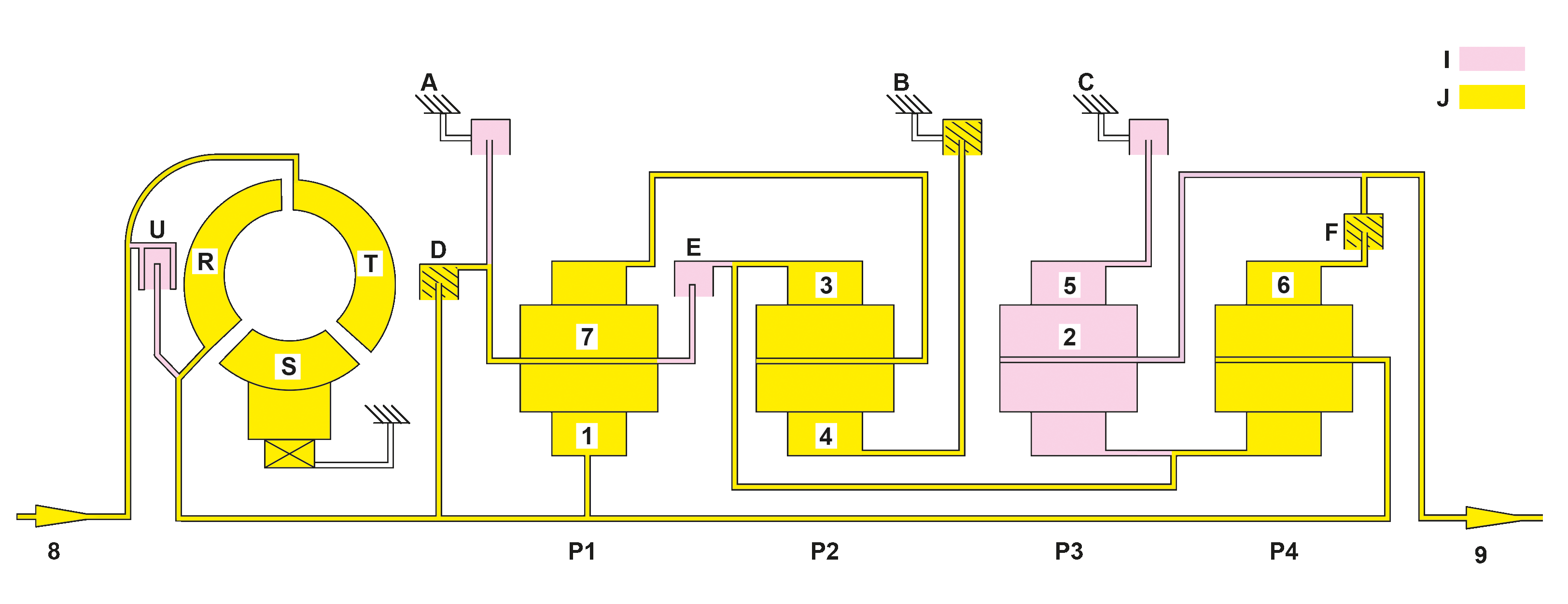

5 档动力传输
以下的多片式制动器和多盘式离合器接合:
•
B05 多片式制动器
•
多片式离合器 K81
•
K27 多片式离合器
处于 5 档时, 通过以下齿轮组进行动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P4
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 行星齿轮组 P4 的行星齿轮托架也由驱动轴驱动. 多盘式离合器 K81 (D) 将驱动轴与行星齿轮组 P1 的行星齿轮托架连接, 以使其整体转动. 行星齿轮组 P1 的齿圈支持行星齿轮组 P2. 的行星齿轮托架. 多片式制动器 B05 (B) 对行星齿轮组 P2. 的太阳齿轮进行制动. 随后, 行星齿轮组 P2 的齿圈将动力传送至行星齿轮组 P4. 的太阳齿轮. 行星齿轮组 P4 的齿圈通过闭合的多片式离合器 K27 (F) 将增大的扭矩和降低的发动机转速传送至输出轴. 输出轴以降低的输入速度沿发动机转动方向转动.
P27.00-A016-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀

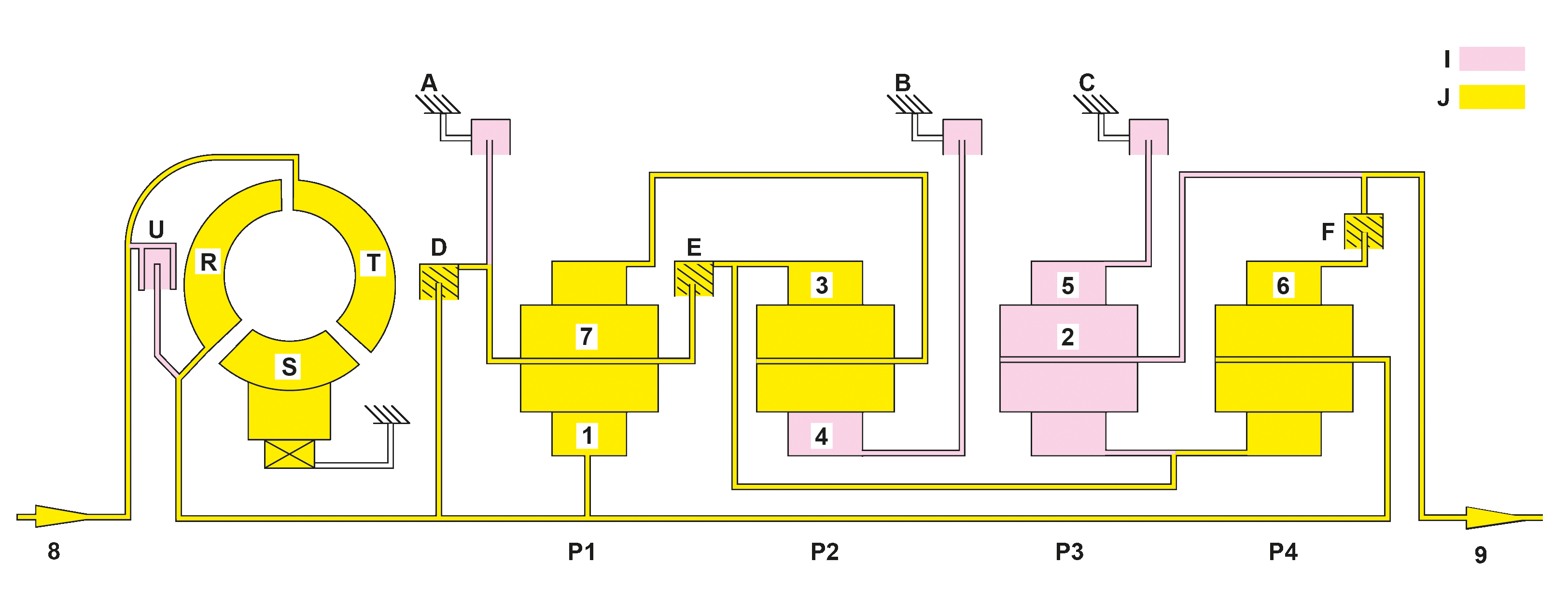

6 档动力传输
以下多盘式离合器接合:
•
多片式离合器 K81
•
K38 多片式离合器
•
K27 多片式离合器
处于 6 档时, 通过以下齿轮组进行动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P4
行星齿轮组 P4 的行星齿轮托架由驱动轴驱动. 多盘式离合器 K81 (D) 和 K38 (E) 连接行星齿轮组 P1 和 P2. 的各元件. 因此整体转动, 并支持行星齿轮组 P4. 的太阳齿轮. 行星齿轮组 P4 的齿圈通过闭合的多盘式离合器 K27 (F) 将扭矩传送至输出轴. 输出轴以输入速度沿发动机转动方向转动.
P27.00-A017-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀

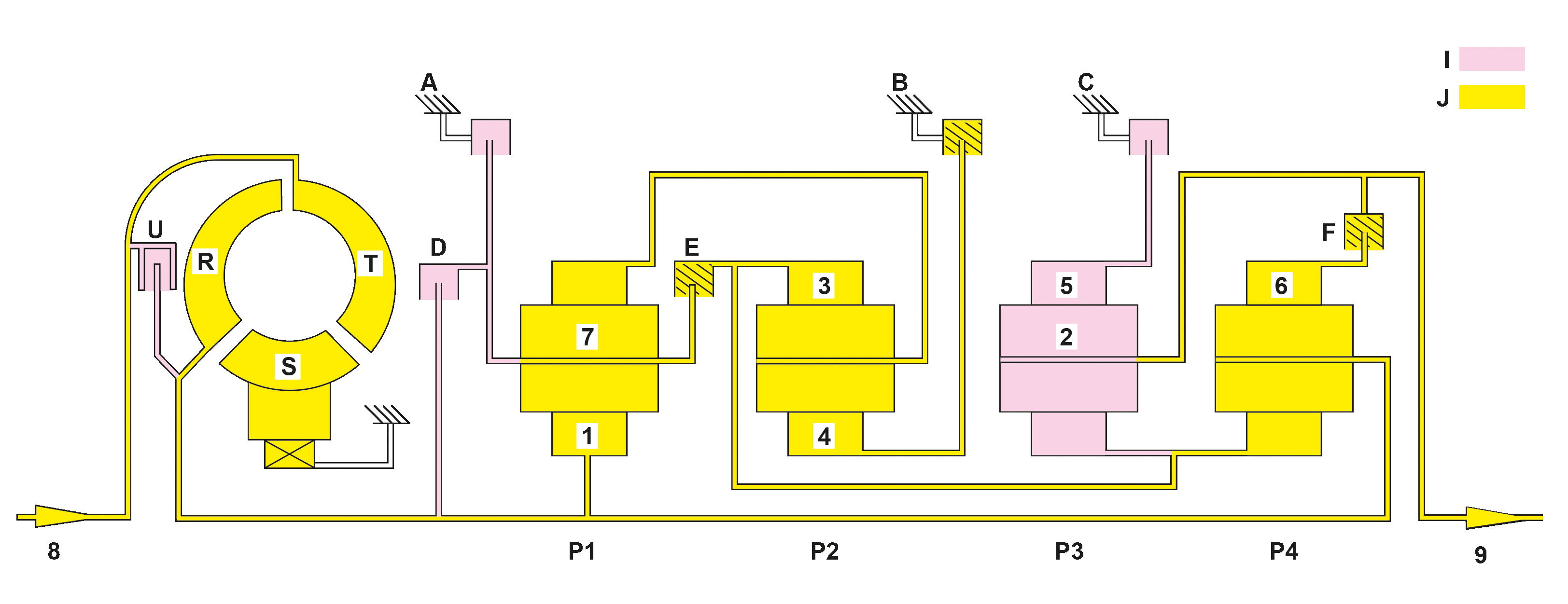

7 档动力传输
以下的多片式制动器和多盘式离合器接合:
•
B05 多片式制动器
•
K38 多片式离合器
•
K27 多片式离合器
处于 7 档时, 通过以下齿轮组进行动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P4
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 行星齿轮组 P4 的行星齿轮托架也由驱动轴驱动. 行星齿轮组 P1 的齿圈支持行星齿轮组 P2. 的行星齿轮托架. 行星齿轮组 P1 的齿圈由行星齿轮组 P1. 的行星齿轮托架驱动. 多片式制动器 B05 (B) 对行星齿轮组 P2. 的太阳齿轮进行制动. 随后, 行星齿轮组 P2 的齿圈将动力通过闭合的多片式离合器 K38 (E) 传送至行星齿轮组 P4. 的太阳齿轮. 行星齿轮组 P4 的齿圈通过闭合的多片式离合器 K27 (F) 将减小的扭矩和增大的发动机转速传送至输出轴. 输出轴以增大的输入速度沿发动机转动方向转动.
P27.00-A018-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀

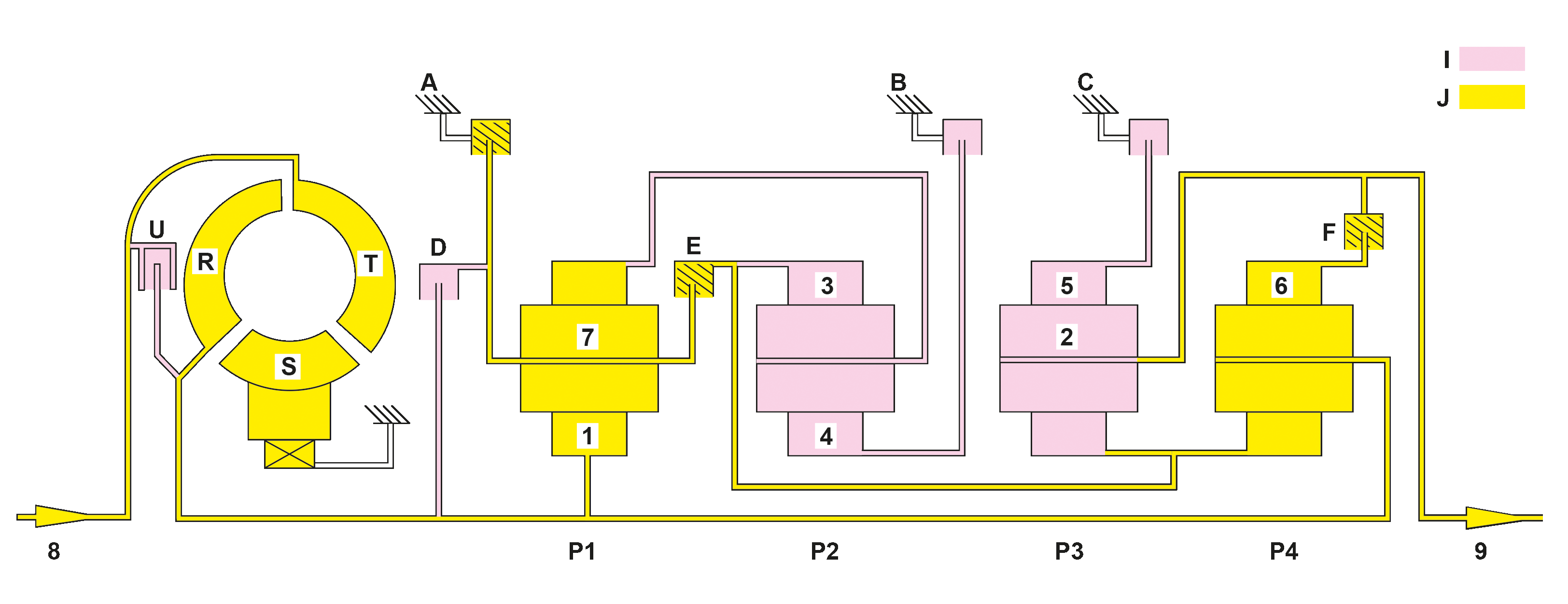

8 档动力传输
以下的多片式制动器和多盘式离合器接合:
•
B08 多片式制动器
•
K38 多片式离合器
•
K27 多片式离合器
处于 8 档时, 通过以下齿轮组进行动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P4
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 行星齿轮组 P4 的行星齿轮托架也由驱动轴驱动. 行星齿轮组 P1 的行星齿轮托架通过促动多片式制动器 B08 (A) 进行制动. 行星齿轮组 P4 的太阳齿轮通过促动多盘式离合器 (K38) (E) 与行星齿轮组 P1 的行星齿轮托架连接, 同时被制动. 行星齿轮组 P4 的齿圈通过闭合的多片式离合器 K27 (F) 将减小的扭矩和增大的发动机转速传送至输出轴. 输出轴以增大的输入速度沿发动机转动方向转动.
P27.00-A019-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀
9 档动力传输
以下的多片式制动器和多盘式离合器接合:
•
B08 多片式制动器
•
B05 多片式制动器
•
K27 多片式离合器
处于 9 档时, 通过以下齿轮组进行动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P4
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 行星齿轮组 P4 的行星齿轮托架也由驱动轴驱动. 行星齿轮组 P1 的行星齿轮托架通过促动多片式制动器 B08 (A) 进行制动. 动力通过行星齿轮组 P1 的齿圈传送至行星齿轮组 P2. 的行星齿轮托架. 多片式制动器 B05 (B) 对行星齿轮组 P2. 的太阳齿轮进行制动. 行星齿轮组 P2 的齿圈驱动行星齿轮组 P4. 的太阳齿轮. 行星齿轮组 P4 的齿圈通过闭合的多片式离合器 K27 (F) 将减小的扭矩和增大的发动机转速传送至输出轴. 输出轴以增大的输入速度沿发动机转动方向转动.
P27.00-A020-78
1
太阳齿轮
A
B08 多片式制动器
P1
行星齿轮组 P1
2
行星齿轮架
B
B05 多片式制动器
P2
行星齿轮组 P2
3
齿圈
C
B06 多片式制动器
P3
行星齿轮组 P3
4
太阳齿轮
D
多片式离合器 K81
P4
行星齿轮组 P4
8
驱动轴
J
啮合元件
U
变矩器锁止离合器电磁阀
倒档动力传输
i
所有行星齿轮组都由以下部件组成: 太阳齿轮, 行星齿轮, 行星齿轮托架和齿圈.
以下多片式制动器接合:
•
B08 多片式制动器
•
B05 多片式制动器
•
B06 多片式制动器
通过以下齿轮组进行倒档动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P3
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 行星齿轮组 P1 的行星齿轮托架由多片式制动器 B08 (A) 进行制动. 动力通过行星齿轮组 P1 的齿圈传输至行星齿轮组 P2. 的行星齿轮托架. 行星齿轮组 P2 的行星齿轮托架在由多片式制动器 B05 (B) 制动的行星齿轮组 P2 的行星齿轮托架的太阳齿轮上滚动. 行星齿轮组 P2 的齿圈驱动行星齿轮组 P3. 的太阳齿轮. 多片式制动器 B06 (B) 对行星齿轮组 P3. 的齿圈进行制动. 行星齿轮组 P3 的行星齿轮托架将增大的扭矩和降低的发动机速度传送至输出轴. 输出轴随后以降低的输入速度沿发动机转动的反方向转动.
