变速箱

725.0 （725.007/017/092/096除外） 属于型号213

车型 213.0 的车辆视图

A1

仪表盘

N28/1

挂车识别控制单元 (装配挂车装置/代码 (550))

N135

方向盘电子装置

A1p13

多功能显示屏

N30/4

电控车辆稳定行驶系统 (ESP) 控制单元

N145/1

驱动单元控制单元 (适用于车型 213.064/264)

A26/17

主机

N69/1

左前车门控制单元

S16/13

直接选档 (DIRECT SELECT) 换档杆

A40/9

音频/驾驶室管理及数据系统 (COMAND) 控制面板

N72/4

左侧下部控制面板

S110/1

方向盘降档按钮

M43/6

低温回路循环泵 1

N73

电子点火开关控制单元

S111/1

方向盘升档按钮

N3/9

柴油共轨直接喷射系统 (CDI) 控制单元 (适用于柴油发动机)

N80

转向柱管模块控制单元

X11/4

诊断连接器

N3/10

电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (对于汽油发动机)

N127

传动系统控制单元

Y3/8n4

全集成化变速箱控制单元 (带集成式变速箱油温度传感器 Y3/8s2)

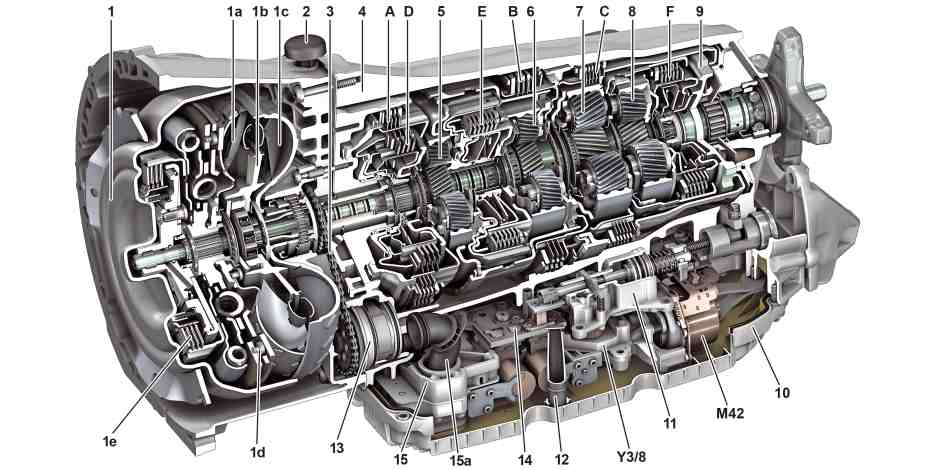

带变矩器和集成式离心摆的自动变速箱的剖面图 (图示为后轮驱动车辆)

1

变矩器盖

6

行星齿轮组 2

15a

耐压管和进气歧管

1a

涡轮

7

行星齿轮组 3

M42

电动辅助油泵

1b

定子

8

行星齿轮组 4

Y3/8

全集成化变速箱控制系统控制单元

1c

叶轮

9

驻车锁装置

A

多片式制动器 B08

1d

离心摆

10

油底壳

B

多片式制动器 B05

1e

变矩器锁止离合器电磁阀

11

电液驻车锁促动器的活塞外壳

C

多片式制动器 B06

2

变速箱外壳通风口

12

导管

D

多片式离合器 K81

3

机油泵链条传动

13

油泵

E

多盘式离合器 K38

4

变速箱外壳

14

全集成化变速箱控制系统的支撑体

F

多盘式离合器 K27

5

行星齿轮组 1

15

护盖/换档阀体

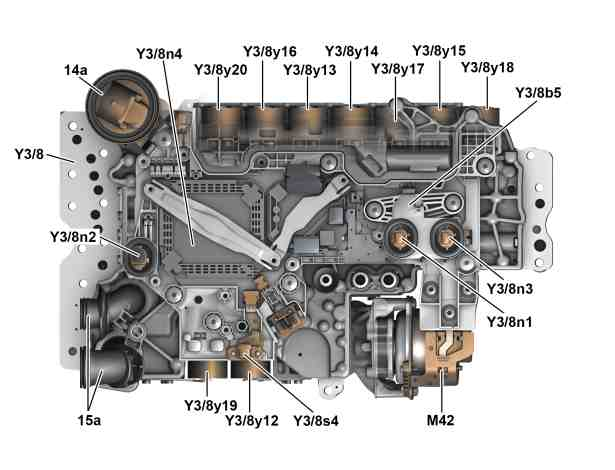

全集成化变速箱控制系统控制单元 (Y3/8) 视图

14a

变速箱连接器

15a

耐压管和进气歧管

M42

电动辅助油泵

Y3/8b5

压力传感器

Y3/8n1

涡轮转速传感器

Y3/8n2

输入转速传感器

Y3/8n3

输出轴转速传感器

Y3/8n4

全集成化变速箱控制单元

Y3/8s4

驻车止动爪位置传感器

Y3/8y12

润滑压力电磁阀

Y3/8y13

K81 离合器控制电磁阀

Y3/8y14

K38 离合器控制电磁阀

Y3/8y15

K27 离合器控制电磁阀

Y3/8y16

B08 多片式制动器控制电磁阀

Y3/8y17

B05 多片式制动器控制电磁阀

Y3/8y18

B06 多片式制动器控制电磁阀

Y3/8y19

工作压力电磁阀

Y3/8y20

变矩器锁止离合器电磁阀

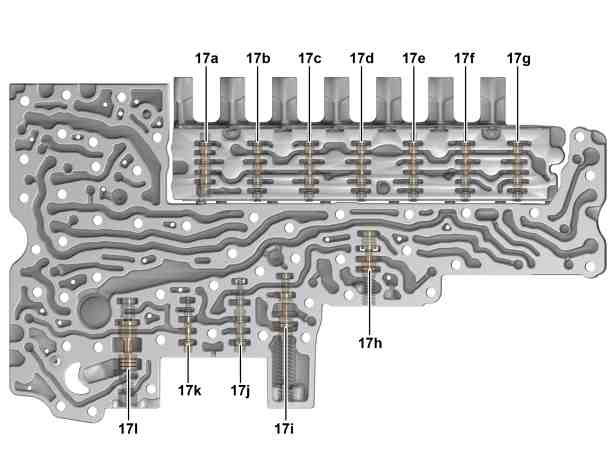

阀体的俯视图

17a

变矩器锁止离合器 (WÜK) 调节阀

17b

B08 多片式制动器调节阀

17c

K81 多盘式离合器调节阀

17d

K38 多盘式离合器调节阀

17e

B05 多片式制动器调节阀

17f

K27 多盘式离合器调节阀

17g

B06 多片式制动器调节阀

17h

未驻车换档阀

17i

润滑压力换档阀

17j

润滑压力电磁调节阀

17k

工作压力电磁调节阀

17l

润滑压力调节阀

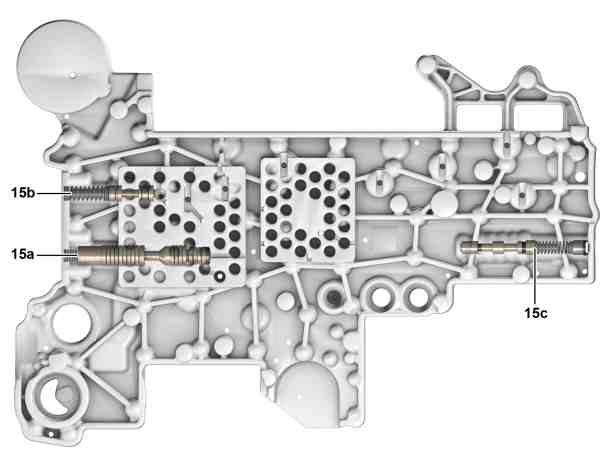

阀体箱的俯视图

15a

工作压力调节阀

15b

增压换档阀 (离心机油护盖加注辅助)

15c

驻车/未驻车换档阀

电液促动驻车止动爪的剖面图

11

活塞外壳

11a

卡止弹簧

11b

驻车止动爪提升电磁阀的电气连接器

11c

锁止轮廓 ("P 位置")

11d

定位杆

11e

"紧急驻车" 锁止轮廓

11f

活塞杆

11g

定位杆解锁销

11h

压力室 ("P" 位置)

11i

弹簧座圈

11j

驻车止动爪锥体

11k

连杆

11l

压缩弹簧

11m

活塞杆导套

Y3/8l1

驻车止动爪提升电磁阀

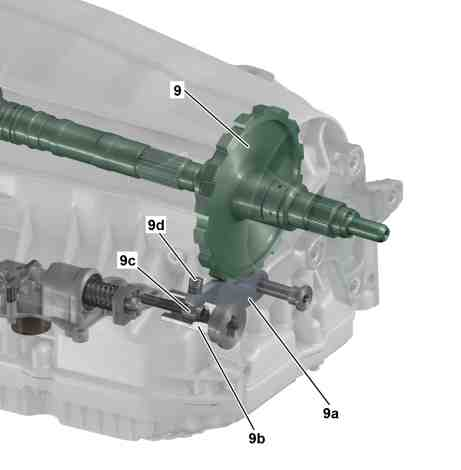

自动变速箱的左后内部透视图 (图示为装配后轮驱动并且接合档位范围 "P" 的车辆)

9

驻车锁装置

9a

驻车止动装置

9b

导向轴套

9c

驻车止动爪锥体

9d

驻车棘爪簧

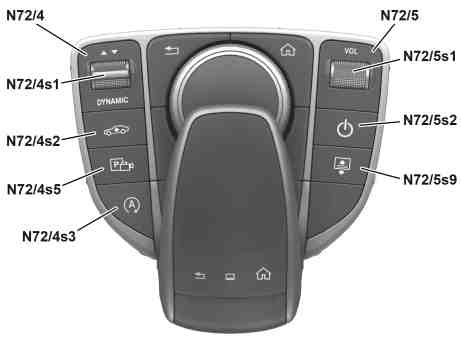

下部控制面板视图 (装配触摸板/代码 (448), 车型 213.064/264 除外)

N72/4

左侧下部控制面板

N72/4s1

动态操控选择 (DYNAMIC SELECT) 开关

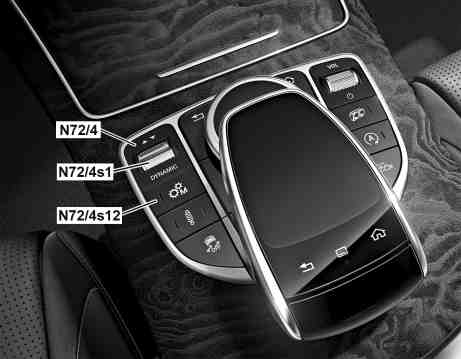

下部控制面板视图 (适用于车型 213.064/264)

N72/4

左侧下部控制面板

N72/4s1

动态操控选择 (DYNAMIC SELECT) 开关

N72/4s12

手动换档模式按钮

发动机 654, 642 的变速箱油热交换器视图

B

至变速箱油热交换器的变速箱油供给

C

自变速箱油热交换器的变速箱油回流

E

至冷却液回路的冷却液回流

F

至变速箱油热交换器的冷却液供给

发动机 274, 276 的变速箱油热交换器视图

B

至变速箱油热交换器的变速箱油供给

C

自变速箱油热交换器的变速箱油回流

E

至冷却液回路的冷却液回流

F

至变速箱油热交换器的冷却液供给

仪表盘,部件说明

A1

GF54.30-P-6000FG

主机（Headunit）部件描述

变速箱 725.0 （725.007/017/092/096除外） 属于型号213

带代码520 (Audio 20 USB)

除了代码506 (收音机 Audio 20 NTG 5.5)

除了代码522 (Audio 20 收音机)

除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FG

变速箱 725.0 （725.007/017/092/096除外） 属于型号213

带代码522 (Audio 20 收音机)

除了代码506 (收音机 Audio 20 NTG 5.5)

除了代码520 (Audio 20 USB)

除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FGA

变速箱 725.0 （725.007/017/092/096除外） 属于型号213

带代码506 (收音机 Audio 20 NTG 5.5)

变速箱 725.0 （725.007/017/092/096除外） 属于型号213

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FGB

音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明

变速箱 725.0 （725.007/017/092/096除外） 属于型号213

除了代码446 (Touchpad only)

A40/9

GF54.21-P-4501FG

共轨喷射系统柴油机 (CDI) 控制单元的部件说明

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机654.9

N3/9

GF07.16-P-6000ORC

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机642.8

N3/9

GF07.16-P-6000OGW

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机656.9

N3/9

GF07.16-P-6000OIA

电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元的部件说明

变速箱 725.0 （725.007/017除外） 属于型号213 （213.050/053除外） 带发动机274.9

N3/10

GF07.61-P-6000MRD

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机276.8

N3/10

GF07.61-P-6000MND

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机264.9

N3/10

GF07.61-P-6000MRG

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机256.9

N3/10

GF07.61-P-6000MRT

挂车识别控制单元的部件说明

变速箱 725.0 （725.007/017/092/096除外） 属于型号213

带代码550 (挂车挂钩)

N28/1

GF31.19-P-4050FG

电控车辆稳定行驶系统 (ESP) 控制单元的部件说明

型号 213 （213.050/053除外） 带变速箱725.0 （725.007/017/092/096除外）

N30/4

GF42.45-P-5119FG

左前车门控制单元的部件说明

N69/1

GF72.29-P-6001FG

下部控制面板部件描述

N72/4

GF54.25-P-4270FG

电子点火开关控制单元的部件说明

N73

GF80.57-P-6001FG

转向柱模块控制单元,部件说明

变速箱 725.0 （725.007/017/092/096除外） 属于型号213

截至2019年款

N80

GF54.21-P-6051FG

变速箱 725.0 （725.007/017/092/096除外） 属于型号213

始自2019年款

N80

GF54.21-P-6051FGA

传动系统控制单元部件描述

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机642.8

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机654.9

N127

GF54.21-P-2141ORC

型号 213 带发动机264.9 带变速箱725.0 （725.007/017/092除外）

型号 213 带发动机274.9 带变速箱725.0 （725.007/017/092除外）

型号 213 带发动机276.8 带变速箱725.0 （725.007/017/092除外）

N127

GF54.21-P-2141MRP

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机256.9

N127

GF54.21-P-2141LF

变速箱 725.0 （725.007/017/092除外） 属于型号213 带发动机656.9

N127

GF54.21-P-2141OGS

传动部分控制单元, 部件说明

变速箱 725.0 属于型号213.064/264

N145/1

GF27.60-P-5168FG

全集成化变速箱控制单元的部件说明

Y38n4

GF27.60-P-5165ANL

自动变速箱 (AG) 功能描述目录

GF27.10-P-0999ANL
