GF27.50-P-1000A
行星齿轮组基本功能
22.06.2020

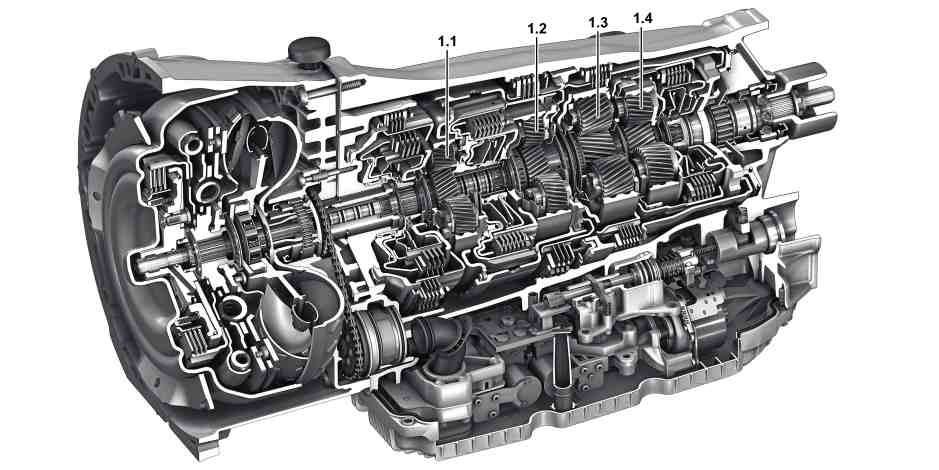

P27.10-2538-79
1.1
行星齿轮组 1
1.3
行星齿轮组 3
1.4
行星齿轮组 4
概述
本文档包含以下信息:
•
概述
•
功能
概述
4 个行星齿轮组 (1.1, 1.2, 1.3, 1.4) 位于自动变速箱的机械部分. 行星齿轮组用于动力传输和形成不同传动比.
i

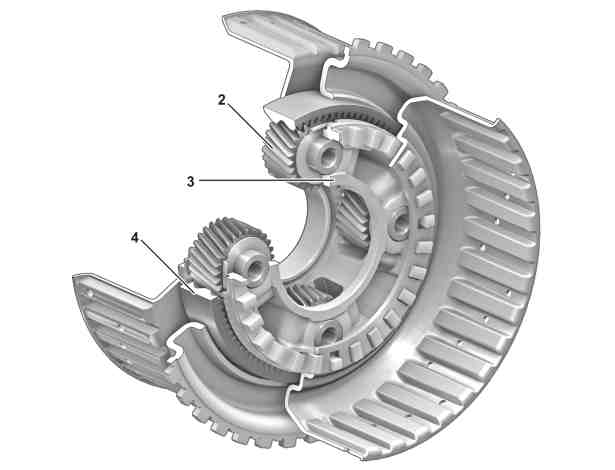

行星齿轮组包括齿圈 (4), 安装在行星齿轮架 (3) 中的行星齿轮 (2) 和太阳轮.
P27.50-2189-76
功能
齿圈 (4), 太阳轮和行星齿轮组的行星齿轮架 (3) 通过多片式离合器和多片式制动器换档元件交替驱动或制动. 在此过程中, 行星齿轮 (2) 可通过齿圈 (4) 的内齿和太阳轮的外齿转动. 这允许多种传动比和转动方向的反向, 而无需移动齿轮或滑动套筒.
根据杠杆比或驱动齿数与驱动齿轮数的比进行扭矩转换和转速转换.
如果行星齿轮组的 2 个部件彼此刚性连接, 则其锁止并作为封闭单元转动.
行星齿轮组特性:
•
载荷下的切换能力
•
可产生多个齿轮比
•
齿轮恒定啮合
•
单方向反向
•
高效
•
输入和输出的同轴位置
•
紧凑型设计
