GF27.51-P-2000A
多片式制动器基本功能
22.06.2020
型号
所有 带变速箱725.0/1
P27.10-A043-79

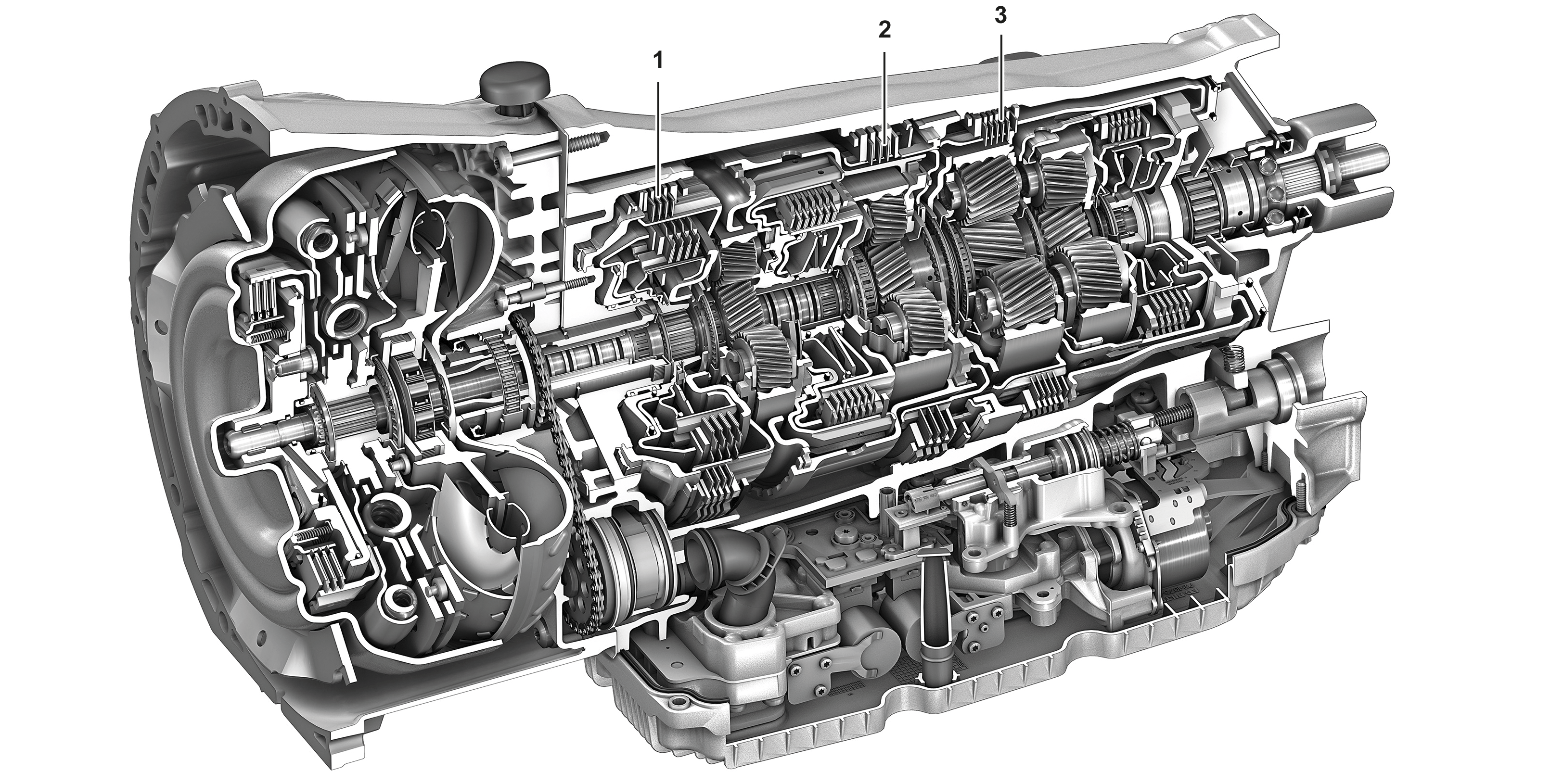

装配多片式制动器的自动变速箱的示例
1
B08 多片式制动器
2
B05 多片式制动器
3
B06 多片式制动器

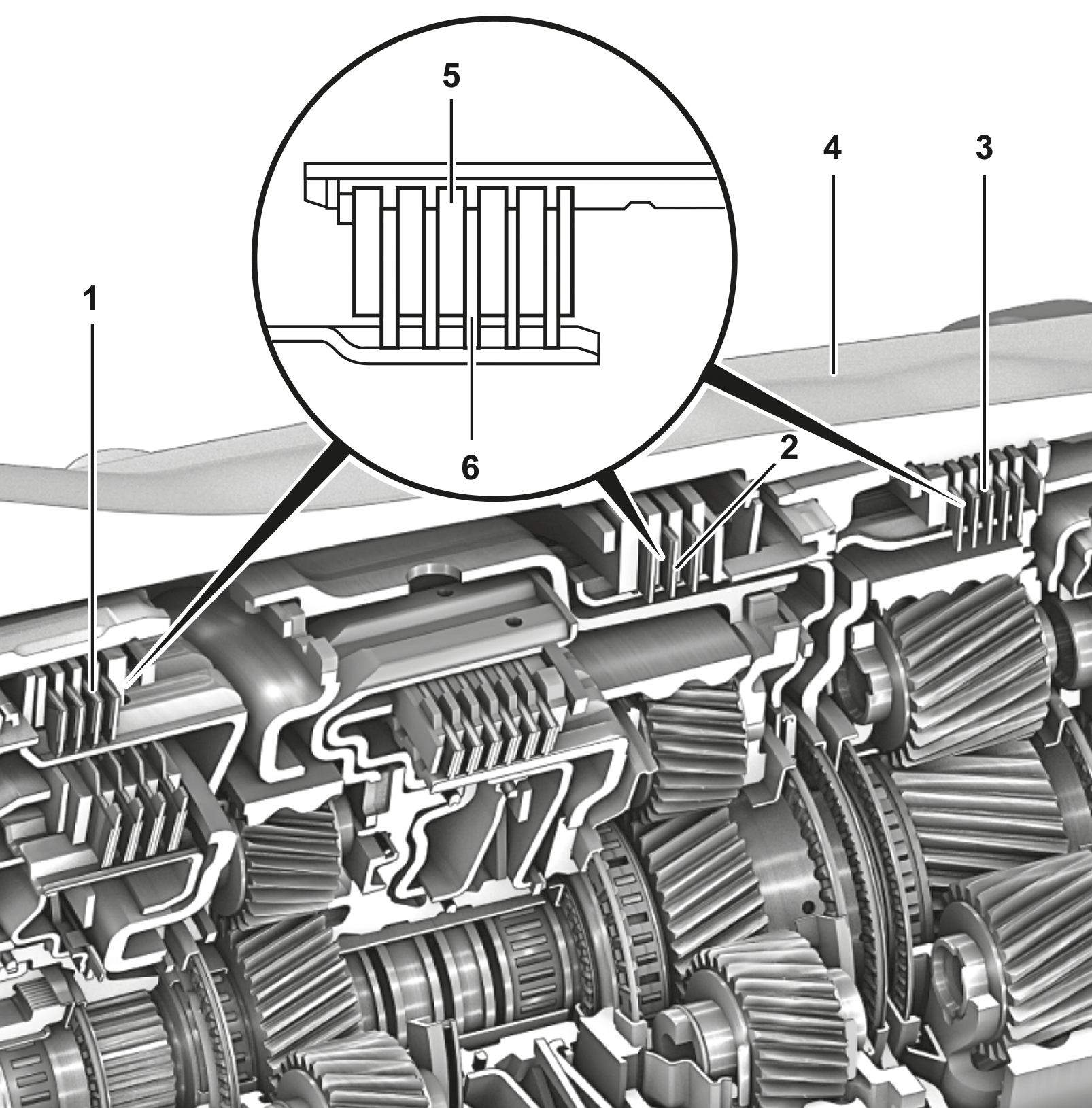

图示为装配多片式制动器的自动变速箱
1
B08 多片式制动器
2
B05 多片式制动器
3
B06 多片式制动器
4
变速箱外壳
5
外部齿板
6
内部齿板
P27.10-A042-82
概述
本文档包含以下信息:
•
概述
•
功能
概述
多片式制动器用于制动和固定齿圈, 太阳轮或行星齿轮组的行星齿轮. 其支撑在变速箱壳体 (4) 上, 以传递扭矩.
功能
多片式制动器由内板托架上的多个内板 (6) 和外板托架上的多个外板 (5) 组成. 外板托架永久连接至变速箱壳体 (4). 在多片式制动器中, 使用了双面盘 (两侧都装有盘).
换档时, 行星齿轮组的不同部件由施加到多片式制动器上的液压压力固定.
