GF27.55-P-1000A
变速箱机油冷却基本功能
22.06.2020
型号
所有 带变速箱700.4, 724.0/1
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述
行驶时, 变速箱控制装置的废热, 离合器片和齿轮组处的摩擦会使变速箱油温度升高. 离合器上会产生高温废热. 废热被变速箱油吸收.
变速箱油冷却装置将变速箱油温度维持在最佳温度水平. 这样可防止变速箱的电子和机械部件出现过热损坏.
变速箱油温度取决于以下因素:
•
驾驶员负荷请求
•
常用辅助总成的数量
•
换档操作的次数
•
车外温度
功能要求
•
发动机管理启用 (电路 87M)
•
发动机运转
•
车辆行驶
•
超出变速箱油温度阈值

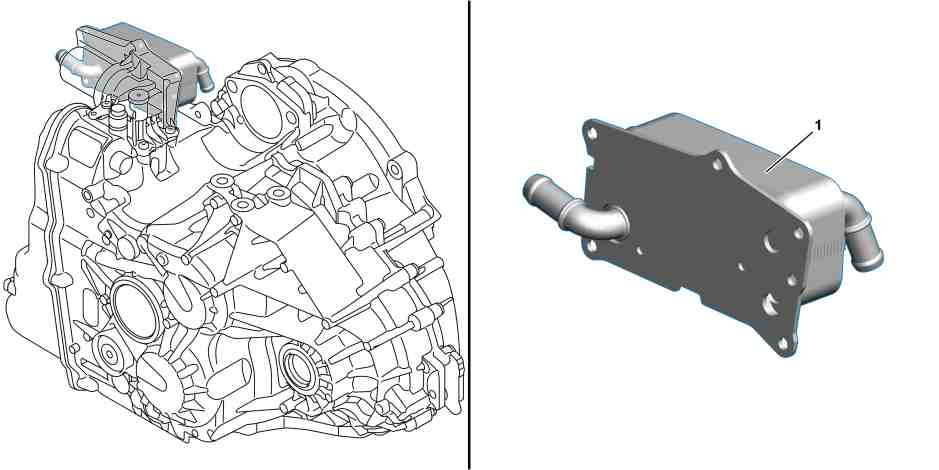

P27.55-2372-79
1
变速箱油热交换器
功能
带变速箱油热交换器的变速箱油冷却装置
通过一个机械泵从油底壳吸入变速箱油. 滑行降档或发动机关闭时, 该操作由电动辅助油泵执行. 变速箱油经变速箱外壳中的供给管泵送至变速箱油热交换器中.
变速箱油会流经变速箱油热交换器内部的管道. 持续的冷却液流经管道, 吸收废热并通过单独的冷却管路散热. 冷却液流量由变速箱油冷却装置冷却液循环泵和内燃机控制单元进行调节, 以符合相应要求.
变速箱油通过回流管流回油底壳中.
i
通过使用变速箱油热交换器, 变速箱油可由冷却液加热. 从而确保更快达到双离合器变速箱的工作温度.
i
变速箱油热交换器设计为层叠板式冷却器并用作冷却液回路和变速箱油回路之间的接口.
1
变速箱油冷却回路连接
2
冷却液出口
3
冷却液进口
4
冷却道
5
双离合器

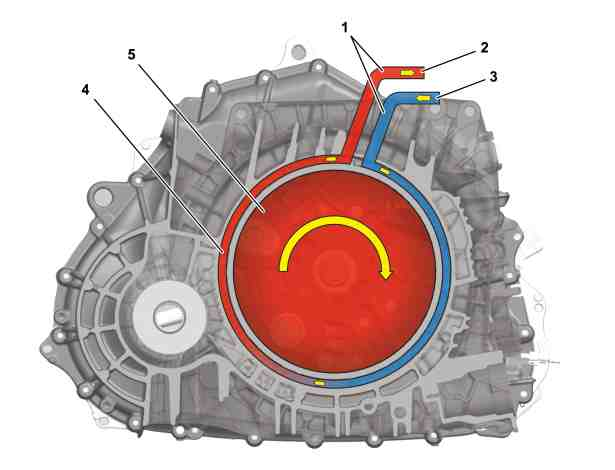

P27.55-2368-76
带变速箱油冷却器的变速箱油冷却装置
变速箱油通过变速箱油冷却装置冷却液循环泵和油泵双离合器控制回路的促动流入集成式变速箱油冷却器的内壁. 环形冷却道将变速箱油吸收的废热扩散到发动机冷却回路中.
集成的变速箱油冷却系统冷却液循环泵确保冷却液不断循环.
详细信息
冷却液回路详细信息
发动机 608 带变速箱700.420
GF20.00-P-1100A
发动机 260 带变速箱724.033/044/045
GF20.00-P-1100B
发动机 282 带变速箱700.421
GF20.00-P-1100C
控制单元
传动系统控制单元基本功能
变速箱 700.420/421/422/423, 724.033/044/045/103/114/115/120
GF54.21-P-9894A
部件
双离合器变速箱变速箱油温度传感器基本功能
变速箱 700.420/421/422/423, 724.033/044/045/103/114/115/120
GF27.19-P-2000A
变速箱机油冷却冷却液循环泵基本功能
变速箱 724.033/044/045/103/114/115/120
GF27.55-P-2010A
