GF27.55-P-1000B
变速箱机油冷却基本功能
22.06.2020
型号
所有 带变速箱725.0/1

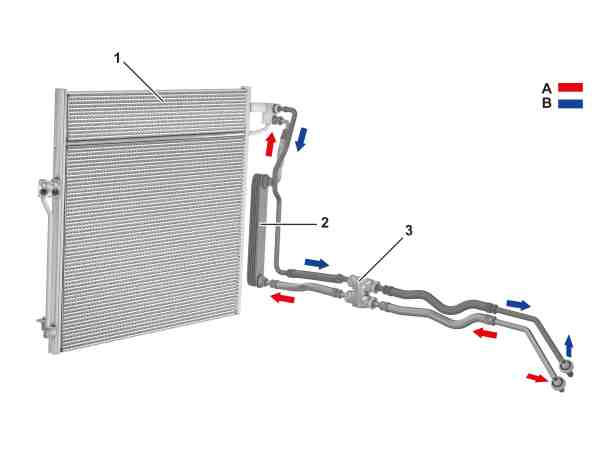

变速箱油冷却回路
1
变速箱油冷却器
2
辅助变速箱油冷却器
3
变速箱油节温器
A
变速箱油供油管路
B
变速箱油回流管路
P27.55-2236-76
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述
变速箱油冷却系统用于保持固定的变速箱油温度. 从而防止自动变速箱过热损坏.
功能要求
•
点火开启 (电路 15)
•
发动机运转
功能
变速箱油通过自动变速箱中的机械泵从变速箱油底壳中吸出, 然后通过供油管泵送至变速箱油节温器. 变速箱油温度 < 90 °C 时, 变速箱油节温器通过回流管将变速箱油输送回自动变速箱. 变速箱油温度 > 90 °C 时, 变速箱油节温器打开, 变速箱油流经辅助变速箱油冷却器和变速箱油冷却器, 然后通过回流管流回自动变速箱.
