GF27.55-P-2004ANL

机油回路实际生产配置

21.12.2018

变速箱

725.0 （725.007/017/092/096除外）属于型号213

P27.00-2390-79
爱扳手

爱扳手

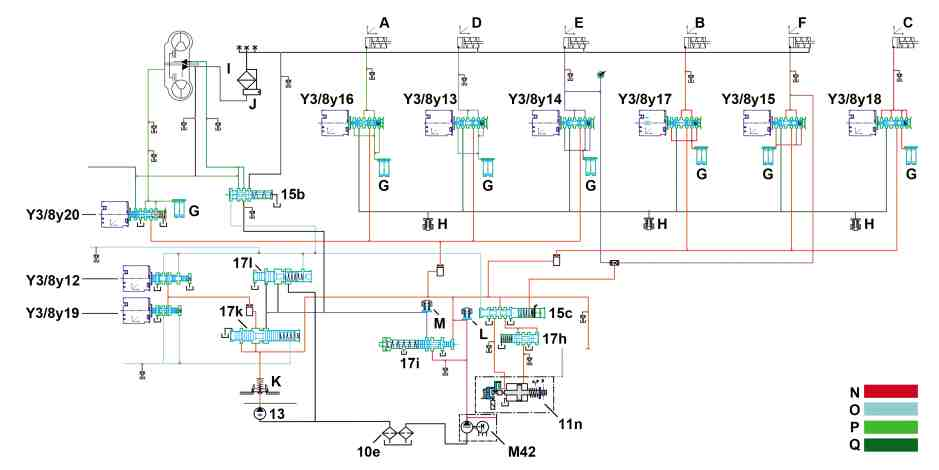

液压回路图

10e

机油滤清器和油底壳

Y3/8y20

变矩器锁止离合器电磁阀

11n

驻车止动爪模块

A

多片式制动器 B08

13

油泵

B

多片式制动器 B05

15b

增压换档阀

C

多片式制动器 B06

15c

驻车/未驻车调节阀

D

多盘式离合器 K81

17h

未驻车换档阀

E

多盘式离合器 K38

17i

润滑压力换档阀

F

多盘式离合器 K27

17k

工作压力电磁调节阀

G

减震器

17l

润滑压力调节阀

H

调压阀

M42

电动辅助油泵

I

变速箱油冷却器

Y3/8y12

润滑压力电磁阀

J

变速箱油节温器

Y3/8y13

离合器控制电磁阀 K81

K

工作压力止回阀

Y3/8y14

离合器控制电磁阀 K38

L

电动辅助机油泵止回阀

Y3/8y15

离合器控制电磁阀 K27

M

电动辅助机油泵止回阀

Y3/8y16

多片式制动器控制电磁阀 B08

N

工作压力

Y3/8y17

多片式制动器控制电磁阀 B05

O

控制压力

Y3/8y18

多片式制动器控制电磁阀 B06

P

润滑压力

Y3/8y19

工作压力电磁阀

Q

换档压力
