GF27.60-P-5165ANL
全集成化变速箱控制单元的部件说明
21.12.2018
变速箱
725.0 （725.007/017/092/096除外） 属于型号213

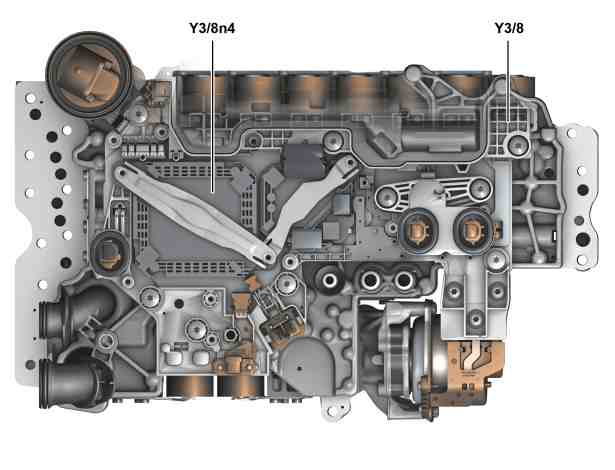

完全集成式变速箱控制系统控制单元 (Y3/8) 的俯视图
Y3/8
完全集成式变速箱控制系统控制单元
Y3/8n4
完全集成式变速箱控制系统控制单元
P27.19-2596-76
位置
完全集成式变速箱控制单元集成在位于自动变速箱底部的完全集成式变速箱控制系统控制单元中.
任务
概述
完全集成式变速箱控制单元确定车辆的当前工况, 并根据换档舒适性和驾驶状况促动所有换档顺序.
快速编程
完全集成式变速箱控制单元 (VGS) 中的变速箱控制系统可快速编程, 即控制单元中的全部软件都可以改变 (更换). 进行控制单元编程所需的软件存储在诊断软件 DVD 上.
控制器区域网络 (CAN) 总线
完全集成式变速箱控制单元通过传动系统控制器区域网络 (CAN) (CAN C1) 与车辆控制器区域网络 (CAN) 连接, 并且与其他控制单元交换数据.
输入和输出信号
完全集成式变速箱控制单元对以下输入信号进行评估, 并产生相应的输出信号:
•
直接输入/输出信号
•
控制器区域网络 (CAN) 输入/输出信号
直接输入/输出信号
以下部件的输入因素和初始参数由完全集成式变速箱控制单元通过直通线路读取或发出:
通过直通线路传送的输入因素
通过直通线路传送的初始参数
补充信息
电路 30
-
-
来自电子点火开关控制单元 (N73) 的紧急驻车
-
-
压力传感器 (Y3/8b5)
-
-
涡轮转速传感器 (Y3/8n1)
-
-
输入速度转速传感器 (Y3/8n2)
-
-
输出轴转速传感器 (Y3/8n3)
-
-
变速箱油温度传感器 (Y3/8s2)
-
集成在完全集成式变速箱控制单元 (Y3/8n4) 中
驻车止动爪位置传感器 (Y3/8s4)
-
-
-
电动辅助油泵 (M42)
-
-
驻车止动爪提升电磁阀 (Y3/8l1)
-
-
润滑压力电磁阀 (Y3/8y12)
-
-
K81 离合器控制电磁阀 (Y3/8y13)
-
-
K38 离合器控制电磁阀 (Y3/8y14)
-
-
K27 离合器控制电磁阀 (Y3/8y15)
-
-
B08 多片式制动器控制电磁阀 (Y3/8y16)
-
-
B05 多片式制动器控制电磁阀 (Y3/8y17)
-
-
B06 多片式制动器控制电磁阀 (Y3/8y18)
-
-
工作压力电磁阀 (Y3/8y19)
-
-
变矩器锁止离合器电磁阀 (Y3/8y20)
-
控制器区域网络 (CAN) 输入/输出信号
以下控制单元的输入和输出参数由完全集成式变速箱控制单元通过控制器区域网络 (CAN) 传送:
通过传动系统控制器区域网络 (CAN) (CAN C1) 传送或接收的输入因素
通过传动系统控制器区域网络 (CAN) (CAN C1) 传送或接收的输出因素
补充信息
仪表盘 (A1)
仪表盘 (A1)
通过用户界面控制器区域网络 (CAN) (CAN HMI), 电子点火开关控制单元 (N73), 底盘 FlexRay (Flex E) 和传动系统控制单元 (N127)
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9) (适用于柴油发动机) 或电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10) (适用于汽油发动机)
共轨喷射系统柴油机 (CDI) 控制单元 (N3/9) (适用于柴油发动机) 或电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10) (适用于汽油发动机)
-
挂车识别控制单元 (N28/1) (适用于挂车挂钩/代码 (550))
-
通过车内控制器区域网络 (CAN) (控制器区域网络总线 B 级 (CAN B)), 电子点火开关控制单元 (N73), 底盘 FlexRay (Flex E) 和传动系统控制单元 (N127)
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4)
通过底盘 FlexRay (Flex E) 和传动系统控制单元 (N127)
驱动单元控制单元 (N145/1)
驱动单元控制单元 (N145/1)
仅适用于车型 213.064/264
左侧下部控制面板 (N72/4)
-
通过下部控制面板局域互联网 (LIN) (LIN A3), 音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9), 车载智能信息系统控制器区域网络 (CAN) (控制器区域网络总线 A 级 (CAN A)), 主机 (A26/17), 用户界面控制器区域网络 (CAN) (CAN HMI), 电子点火开关控制单元 (N73), 外围设备控制器区域网络 (CAN) (CAN PER), 传动系统控制单元 (N127)
电子点火开关控制单元 (N73)
电子点火开关控制单元 (N73)
通过底盘 FlexRay (Flex E) 和传动系统控制单元 (N127)
转向柱管模块控制单元 (N80)
-
通过底盘 FlexRay (Flex E) 和传动系统控制单元 (N127)
传动系统控制单元 (N127)
传动系统控制单元 (N127)
-
左前车门控制单元 (N69/1)
-
通过车内控制器区域网络 (CAN) (控制器区域网络总线 B 级 (CAN B)), 电子点火开关控制单元 (N73), 底盘 FlexRay (Flex E) 和传动系统控制单元 (N127)
完全集成式变速箱控制单元的电路图
PE27.19-P-2103-97DBA
