GF28.10-P-1012AVK
全时四轮驱动（4MATIC）前轴输出装置功能
05.04.2018
变速箱
725 （725.092/096除外） 属于型号213
带代码M005 (4MATIC)

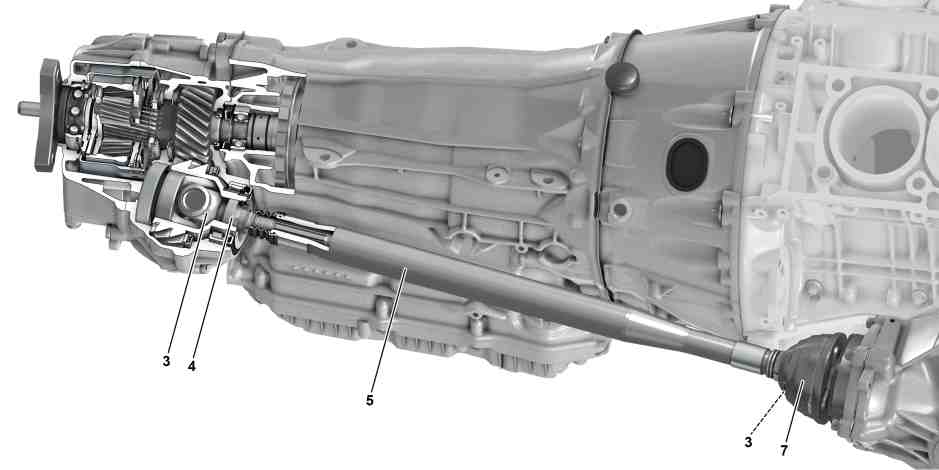

P41.20-2006-79
3
万向节
5
传动轴
4
前轴输出轴
7
传动轴凸缘
前轴输出轴
分动箱和前轴变速箱之间通过传动轴 (5) 彼此相连.
传动轴 (5) 将来自前轴输出轴 (4) 的输出扭矩传送至前轴变速箱, 然后在变速箱中传递至前轴输出轴 (4) 的驱动式花键.
万向节 (3) 集成在前轴输出轴 (4) 的输出齿轮中.
需要直接装配万向节 (3), 以确保转动传递均匀.
在前轴变速箱端, 传动轴 (5) 通过一个传动轴凸缘 (7) 与前轴变速箱的传动小齿轮相连接.
i
一般来说, 以某个偏移角度运转的万向节 (3) 会产生不均匀的旋转运动. 当偏移角度相等且在一个平面上时, 可以平衡这种不规则的旋转运动.

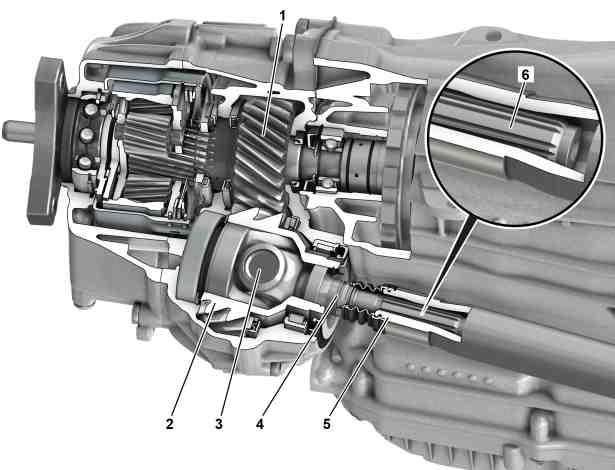

剖面图
1
驱动齿轮
2
从动齿轮
3
万向节
4
前轴输出轴
5
传动轴
6
定位辅助装置
P28.50-2227-76
自动调控四轮驱动 (4MATIC), 系统部件概述
GF28.00-P-9998AVK
