GF28.55-P-1005A
分动箱供油基本功能
22.06.2020
型号
所有 带变速箱725.0/1
带代码430 (公路和越野套件)
带代码M005 (带 4-MATIC/全轮驱动的车辆)
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述
供油系统确保分动箱的部件可以充分润滑和冷却. 有以下供油方式:
•
通过链条供油
•
通过被动润滑供油
•
通过辅助油泵供油
功能要求
•
发动机运转
功能
通过链条供油
转子型机油泵 (3) 通过主轴 (1) 上的横向孔为以下旋转部件供给机油:
•
中央差速器模块
•
离合器组件
•
行星齿轮组
•
主轴轴承 (2)转子型机油泵 (3) 位于分动箱的变速箱外壳前部, 可以以高流速产生高油压. 输出轴轴承 (6), 前轴输出凸缘链轮 (5) 和链条 (4) 通过在油底壳中的运转来获得充足的机油. 集成在后部变速箱外壳 (8) 中的磁铁 (7) 收集金属磨损微粒和碎屑.
被动润滑 (扭矩按需分配的分动箱)
润滑被动实现. 链条获得的油液通过链条上部偏转处的离心力进入储油罐中, 在此处分配至分动箱的所有其他部件.
通过辅助油泵供油 (装配扭矩按需分配的分动箱和低速行星齿轮组)
对于通过辅助油泵供油的情况, 通过一个辅助油泵供油和润滑. 在变速箱外壳中, 集成式储油罐和导油通道进行供油润滑, 并对变速箱重要部位进行冷却.

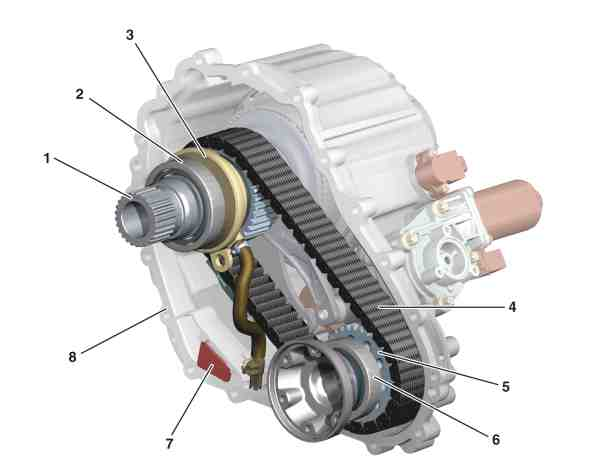

分动箱的图示 (ON&OFFROAD 多路况适应系统)
1
主轴
2
主轴轴承
3
转子型机油泵
4
链条
5
前轴输出凸缘链轮
6
输出轴轴承
7
磁铁
8
后部变速箱外壳
P28.55-2003-76
