GF32.22-P-5111FG
AIR BODY CONTROL控制单元部件描述
04.04.2018
型号
213
带代码489 (AIR BODY CONTROL)

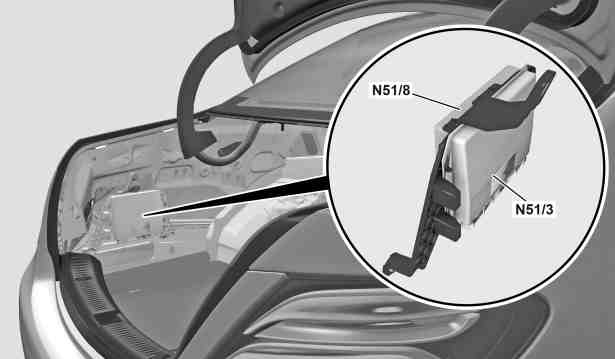

车辆左视图
N51/3
空气悬挂系统 (AIR BODY CONTROL) 控制单元
N51/8
空气悬挂系统 (AIR BODY CONTROL) 增强版控制单元
P32.22-2588-05
位置
空气悬挂系统 (AIR BODY CONTROL) 控制单元和空气悬挂系统 (AIR BODY CONTROL) 增强版控制单元位于行李箱的左后方.
任务
空气悬挂系统 (AIR BODY CONTROL) 控制单元和空气悬挂系统 (AIR BODY CONTROL) 增强版控制单元执行以下任务:
•
读取信号
•
评估输入因素
•
促动部件
•
传送信号
读取信号
通过以下连接读取输入因素:
•
直通线路
•
悬挂 FlexRay (Flex E)
直通线路
空气悬挂系统 (AIR BODY CONTROL) 控制单元通过直通线路读取以下部件的信号:
•
左后水平高度传感器 (B22/7)
•
左前水平高度传感器 (B22/8)
•
右前水平高度传感器 (B22/9)
•
右后水平高度传感器 (B22/10)
•
左前车身加速传感器 (B24/3) (车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2, 截至 2019 年款)
•
右前车身加速传感器 (B24/4) (车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2, 截至 2019 年款)
•
左后车身加速传感器 (B24/5) (车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2, 截至 2019 年款)
•
空气悬挂系统 (AIR BODY CONTROL) 压力传感器 (Y36/6b1) (车型 213.217/227/237, 车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2 (213.217/227/237 除外), 截至 2019 年款)
底盘 FlexRay
空气悬挂系统 (AIR BODY CONTROL) 控制单元还通过底盘 FlexRay 读取下列信号:
•
大气压力
•
进气温度
•
车轮转速
•
显示的车速
•
横摆率, 横向加速度和纵向加速度
•
制动扭矩
•
行车制动器的状态
•
变速箱模式请求
•
车身水平高度按钮的状态 (N72/4s2) (自动变速箱, 发动机177, 256, 276 除外)
•
发动机操作的状态
空气悬挂系统 (AIR BODY CONTROL) 增强版控制单元通过底盘 FlexRay 从空气悬挂系统 (AIR BODY CONTROL) 控制单元接收信息和请求.
评估输入因素
集成式微信息处理机评估读取的输入因素, 然后促动相关部件.
促动部件
空气悬挂系统 (AIR BODY CONTROL) 控制单元通过直通线路促动以下部件:
•
空气悬挂系统 (AIR BODY CONTROL) 减压阀 (A9/1y1)
•
空气悬挂系统 (AIR BODY CONTROL) 继电器 (K40/8)
•
左前水平高度控制阀 (Y36/6y1)
•
右前水平高度控制阀 (Y36/6y2)
•
左后水平高度控制阀 (Y36/6y3)
•
右后水平高度控制阀 (Y36/6y4)
•
空气悬挂系统 (AIR BODY CONTROL) 蓄压器加注阀 (Y36/6y5) (车型 213.217/227/237, 车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2 (213.217/227/237 除外), 截至 2019 年款)
•
左前轴减震阀装置 (Y51)
•
左前电磁阀 1 (Y51y1)
•
左前电磁阀 2 (Y51y2)
•
右前轴减震阀装置 (Y52)
•
右前电磁阀 1 (Y52y1)
•
右前电磁阀 2 (Y52y2)
•
左后轴减震阀装置 (Y53)
•
左后电磁阀 1 (Y53y1)
•
左后电磁阀 2 (Y53y2)
•
右后轴减震阀装置 (Y54)
•
右后电磁阀 1 (Y54y1)
•
右后电磁阀 2 (Y54y2)
空气悬挂系统 (AIR BODY CONTROL) 增强版控制单元通过直通线路促动以下部件:
•
左前轴空气弹簧阀装置 (Y51/2)
•
左前空气弹簧阀 1 (Y51/2y1)
•
左前空气弹簧阀 2 (Y51/2y2)
•
右前轴空气弹簧阀装置 (Y52/2)
•
右前空气弹簧阀 1 (Y52/2y1)
•
右前空气弹簧阀 2 (Y52/2y2)
•
左后轴空气弹簧阀装置 (Y53/2)
•
左后空气弹簧阀 1 (Y53/2y1)
•
左后空气弹簧阀 2 (Y53/2y2)
•
右后轴空气弹簧阀装置 (Y54/2)
•
右后空气弹簧阀 1 (Y54/2y1)
•
右后空气弹簧阀 2 (Y54/2y2)
传送信号
空气悬挂系统 (AIR BODY CONTROL) 控制单元还通过底盘 FlexRay 传送下列信号:
•
故障信息请求
•
系统和警告信息请求
•
促动空气弹簧阀请求
空气悬挂系统 (AIR BODY CONTROL) 增强版控制单元通过底盘 FlexRay 将空气弹簧阀的状态传送至空气悬挂系统 (AIR BODY CONTROL) 控制单元.
空气悬挂系统 (AIR BODY CONTROL) 控制单元的电路图
PE32.32-P-2102-97DBA
