型号

213

带代码489 (AIR BODY CONTROL)

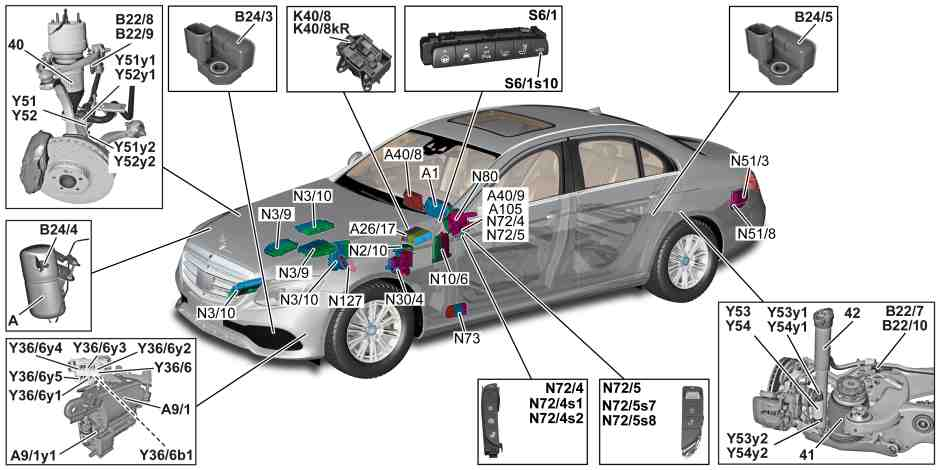

图示为车型 213.0

40

前轴悬挂减震柱

N72/4s2

车身水平高度按钮 (自动变速箱, 发动机 177, 256, 276 除外)

41

后轴多室气压弹簧

N72/5

右侧下部控制面板

42

后轴减震器

N72/5s7

动态操控选择 (DYNAMIC SELECT) 开关 (手动变速箱)

A

空气悬挂系统 (AIR BODY CONTROL) 中央储气罐 (车型 213.217/227/237, 车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2 (213.217/227/237 除外), 截至 2019 年款)

N72/5s8

车身水平高度按钮 (手动变速箱, 发动机 177, 256, 276 除外)

A1

仪表盘

N73

电子点火开关控制单元

A9/1

空气悬挂系统 (AIR BODY CONTROL) 压缩机

N80

转向柱管模块控制单元

A9/1y1

空气悬挂系统 (AIR BODY CONTROL) 减压阀

N127

传动系统控制单元

A26/17

主机

S6/1

驾驶员侧仪表板按钮组

A40/8

音频/驾驶室管理及数据系统 (COMAND) 显示屏

S6/1s10

车身水平高度按钮 (发动机 177, 256, 276)

A40/9

音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))

Y36/6

空气悬挂系统 (AIR BODY CONTROL) 阀装置

A105

触摸板 (仅装配触摸板/代码 (446))

Y36/6b1

空气悬挂系统 (AIR BODY CONTROL) 压力传感器 (车型 213.217/227/237, 车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2 (213.217/227/237 除外), 截至 2019 年款)

B22/7

左后水平高度传感器

Y36/6y1

左前水平高度控制阀

B22/8

左前水平高度传感器

Y36/6y2

右前水平高度控制阀

B22/9

右前水平高度传感器

Y36/6y3

左后水平高度控制阀

B22/10

右后水平高度传感器

Y36/6y4

右后水平高度控制阀

B24/3

左前车身加速传感器 (车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2, 截至 2019 年款)

Y36/6y5

空气悬挂系统 (AIR BODY CONTROL) 中央储气罐加注阀 (车型 213.217/227/237, 车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2 (213.217/227/237 除外), 截至 2019 年款)

B24/4

右前车身加速传感器 (车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2, 截至 2019 年款)

Y51

左前轴减震阀装置

B24/5

左后车身加速传感器 (车型 213.0 (213.016/053 除外), 截至 2018 年款, 车型 213.016/053/1/2, 截至 2019 年款)

Y51y1

左前电磁阀 1

K40/8

发动机保险丝和继电器模块

Y51y2

左前电磁阀 2

K40/8kR

空气悬挂系统 (AIR BODY CONTROL) 继电器

Y52

右前轴减震阀装置

N2/10

辅助防护系统控制单元

Y52y1

右前电磁阀 1

N3/9

共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)

Y52y2

右前电磁阀 2

N3/10

电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)

Y53

左后轴减震阀装置

N10/6

前部信号采集及促动控制模组 (SAM) 控制单元

Y53y1

左后电磁阀 1

N30/4

电控车辆稳定行驶系统 (ESP) 控制单元

Y53y2

左后电磁阀 2

N51/3

空气悬挂系统 (AIR BODY CONTROL) 控制单元

Y54

右后轴减震阀装置

N51/8

空气悬挂系统 (AIR BODY CONTROL) 增强版控制单元

Y54y1

右后电磁阀 1

N72/4

左侧下部控制面板

Y54y2

右后电磁阀 2

N72/4s1

动态操控选择 (DYNAMIC SELECT) 开关 (自动变速箱)

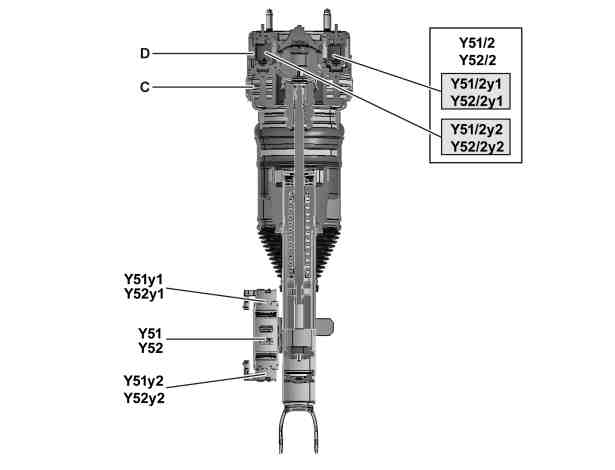

前轴悬挂减震柱

C

气室

D

气室

Y51

左前轴减震阀装置

Y51y1

左前电磁阀 1

Y51y2

左前电磁阀 2

Y51/2

左前轴空气弹簧阀装置

Y51/2y1

左前空气弹簧阀 1

Y51/2y2

左前空气弹簧阀 2

Y52

右前轴减震阀装置

Y52y1

右前电磁阀 1

Y52y2

右前电磁阀 2

Y52/2

右前轴空气弹簧阀装置

Y52/2y1

右前空气弹簧阀 1

Y52/2y2

右前空气弹簧阀 2

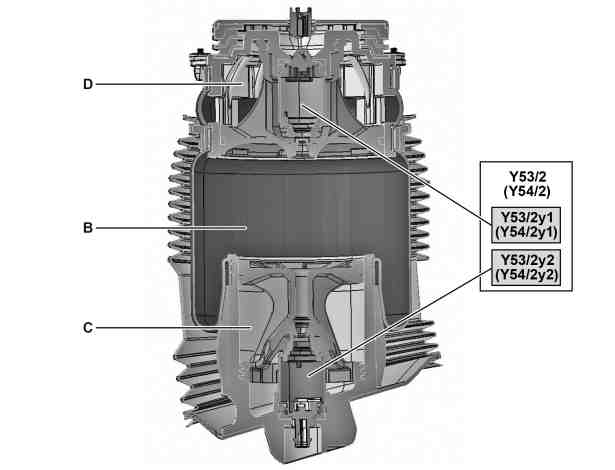

后轴多室气压弹簧

B

气室

C

气室

D

气室

Y53/2

左后轴空气弹簧阀装置

Y53/2y1

左后空气弹簧阀 1

Y53/2y2

左后空气弹簧阀 2

Y54/2

右后轴空气弹簧阀装置

Y54/2y1

右后空气弹簧阀 1

Y54/2y2

右后空气弹簧阀 2

仪表盘,部件说明

A1

GF54.30-P-6000FG

主机（Headunit）部件描述

型号 213

带代码489 (AIR BODY CONTROL)

带代码520 (Audio 20 USB)

除了代码506 (收音机 Audio 20 NTG 5.5)

除了代码522 (Audio 20 收音机)

除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FG

型号 213

带代码489 (AIR BODY CONTROL)

带代码522 (Audio 20 收音机)

除了代码506 (收音机 Audio 20 NTG 5.5)

除了代码520 (Audio 20 USB)

除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FGA

型号 213

带代码489 (AIR BODY CONTROL)

带代码506 (收音机 Audio 20 NTG 5.5)

型号 213

带代码489 (AIR BODY CONTROL)

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FGB

音响/驾驶室管理及数据系统 (COMAND) 显示屏的部件说明

A40/8

GF54.30-P-6150FG

音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明

型号 213

带代码489 (AIR BODY CONTROL)

除了代码446 (Touchpad only)

A40/9

GF54.21-P-4501FG

触摸垫部件描述

型号 213

带代码446 (Touchpad only)

带代码489 (AIR BODY CONTROL)

型号 213

带代码448 (Touchpad)

带代码489 (AIR BODY CONTROL)

A105

GF54.21-P-4511FG

辅助防护装置控制单元, 部件说明

N2/10

GF91.60-P-4080FG

共轨喷射系统柴油机 (CDI) 控制单元的部件说明

型号 213 带发动机642.8

带代码489 (AIR BODY CONTROL)

N3/9

GF07.16-P-6000OGW

型号 213 （213.016/216除外） 带发动机654.9

带代码489 (AIR BODY CONTROL)

N3/9

GF07.16-P-6000ORC

型号 213.016/216 带发动机654.9

带代码489 (AIR BODY CONTROL)

N3/9

GF07.16-P-6000ORE

型号 213 带发动机656.9

带代码489 (AIR BODY CONTROL)

N3/9

GF07.16-P-6000OIA

电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元的部件说明

型号 213 带发动机177.9

带代码489 (AIR BODY CONTROL)

N3/10

GF07.61-P-6000MNA

型号 213 带发动机256.9

带代码489 (AIR BODY CONTROL)

N3/10

GF07.61-P-6000MRT

型号 213 带发动机264.9

带代码489 (AIR BODY CONTROL)

N3/10

GF07.61-P-6000MRG

型号 213 （213.050/053除外） 带发动机274.9

带代码489 (AIR BODY CONTROL)

N3/10

GF07.61-P-6000MRD

型号 213.050/053 带发动机274.9

带代码489 (AIR BODY CONTROL)

N3/10

GF07.61-P-6000MRP

型号 213 带发动机276.8

带代码489 (AIR BODY CONTROL)

N3/10

GF07.61-P-6000MND

前侧信号采集及促动控制模组 (SAM) 控制单元的部件说明

N10/6

GF54.21-P-7010FG

电控车辆稳定行驶系统 (ESP) 控制单元的部件说明

型号 213 （213.016/050/053/216除外）

带代码489 (AIR BODY CONTROL)

N30/4

GF42.45-P-5119FG

型号 213.016/050/053/216

带代码489 (AIR BODY CONTROL)

N30/4

GF42.45-P-5119FGH

AIR BODY CONTROL控制单元部件描述

N51/3, N51/8

GF32.22-P-5111FG

下部控制面板部件描述

N72/4, N72/5

GF54.25-P-4270FG

电子点火开关控制单元的部件说明

N73

GF80.57-P-6001FG

转向柱模块控制单元,部件说明

型号 213

截至2019年款

带代码489 (AIR BODY CONTROL)

N80

GF54.21-P-6051FG

型号 213

始自2019年款

带代码489 (AIR BODY CONTROL)

N80

GF54.21-P-6051FGA

传动系统控制单元部件描述

型号 213 带发动机177.9

带代码489 (AIR BODY CONTROL)

N127

GF54.21-P-2141MNA

型号 213 带发动机256.9

带代码489 (AIR BODY CONTROL)

N127

GF54.21-P-2141LF

型号 213 带发动机264.9, 274.9, 276.8

带代码489 (AIR BODY CONTROL)

N127

GF54.21-P-2141MRP

型号 213 带发动机642.8

带代码489 (AIR BODY CONTROL)

型号 213 （213.016/216除外） 带发动机654.9

带代码489 (AIR BODY CONTROL)

N127

GF54.21-P-2141ORC

型号 213.016/216 带发动机654.9

带代码489 (AIR BODY CONTROL)

N127

GF54.21-P-2141ORE

型号 213 带发动机656.9

带代码489 (AIR BODY CONTROL)

N127

GF54.21-P-2141OGS

AIR BODY CONTROL功能描述目录

GF32.22-P-0996FG
