GF32.31-P-2001A
水平高度传感器基本功能
22.06.2020
型号
所有 (小轿车)
P32.32-A011-79

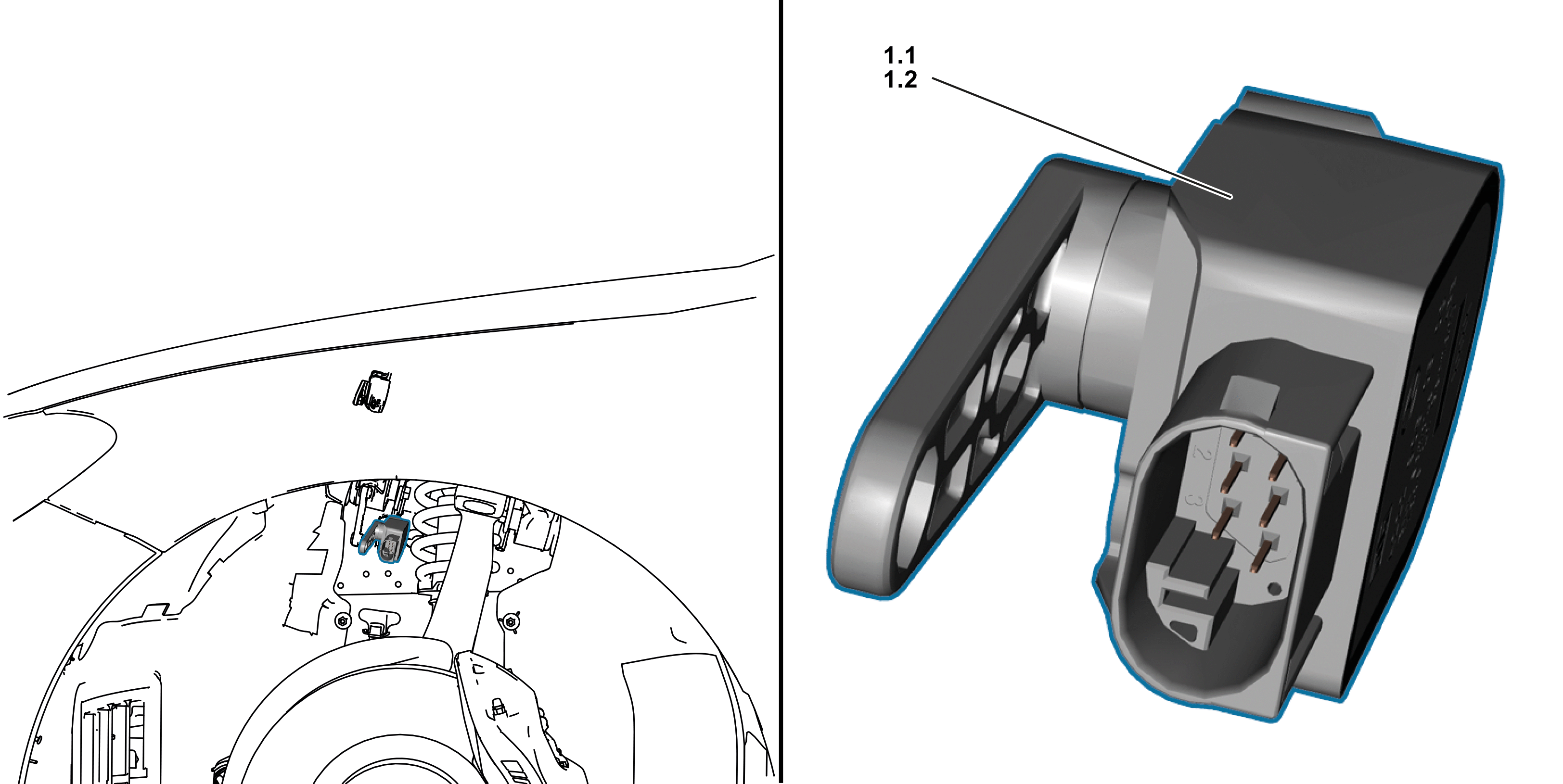

图示为前轴水平高度传感器
1.1
左前水平高度传感器
1.2
右前水平高度传感器
P32.32-A010-79

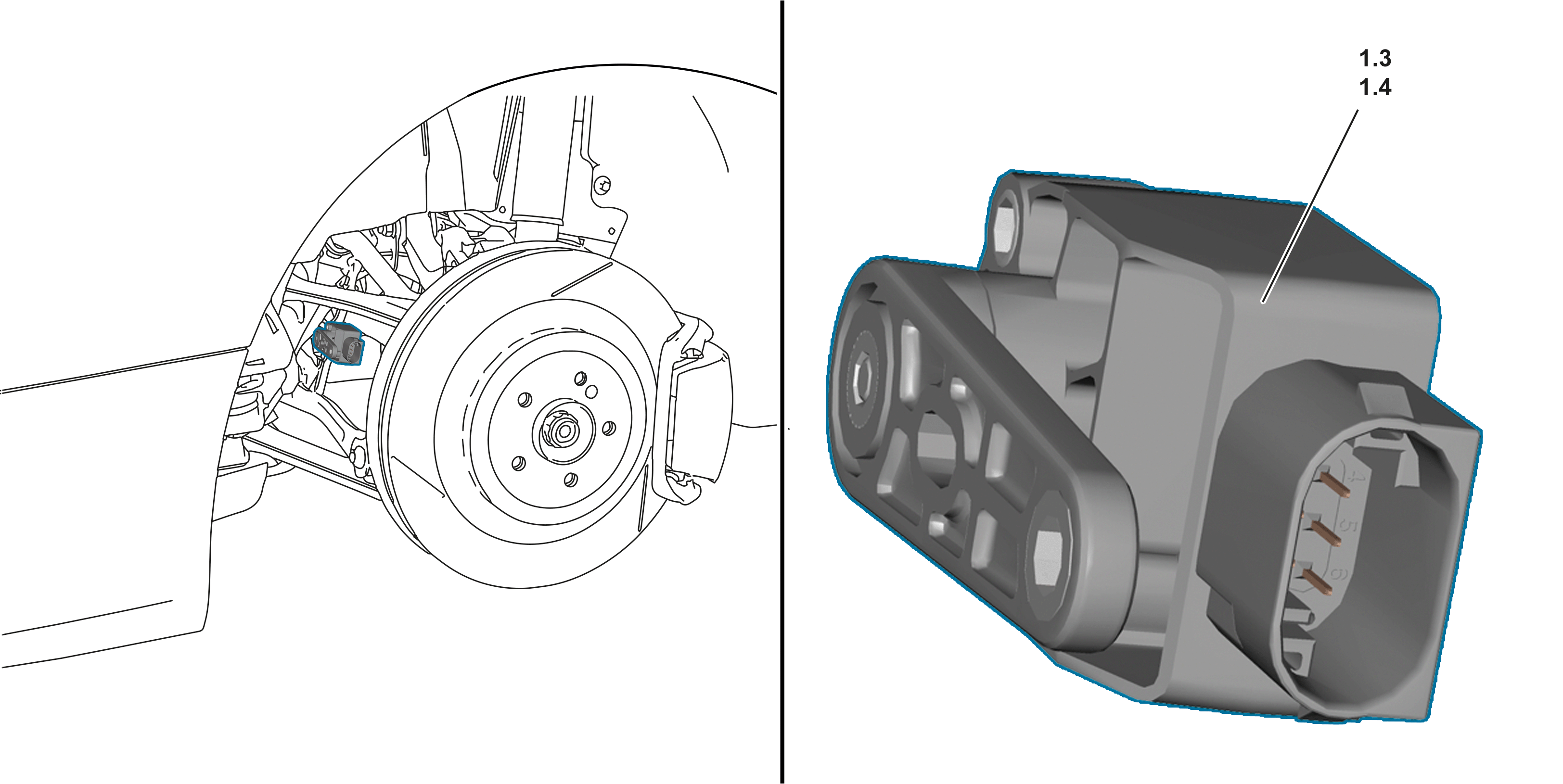

后轴
1.3
左后水平高度传感器
1.4
右后水平高度传感器
概述
本文档包含以下信息:
•
概述
•
功能
概述
水平高度传感器检测当前的车辆水平高度. 然后利用该信息控制自动大灯范围调节 (HRA).
功能
水平高度传感器产生与车辆水平高度成比例变化的电压信号. 来自水平高度传感器的信号用于计算车辆水平高度, 还用于计算瞬时的减震级 (装配可调式减震或装配空气悬挂的车辆).
对于装配可调式减震或装配空气悬挂的车辆, 水平高度传感器安装在所有的车轮悬挂上.
对于装配 LED 大灯但未装配调节式减震或空气悬挂的车辆, 水平高度传感器安装在一侧的前部和后部. 根据车辆的不同, 可能是左侧也可能是右侧.
对于装配后轴水平高度控制系统的车辆, 水平高度传感器安装在车辆后轴的车轮悬挂上.
车辆和设备
左前水平高度传感器
右前水平高度传感器
左后水平高度传感器
右后水平高度传感器
后轴水平高度传感器
车型 118, 177, 247
装配 LED 大灯未装配可调式减震的车辆
-
x (LED 大灯, 动态)
-
x (多控制臂车轴)
x (复合连杆车轴)
装配可调式减震的车辆
X
X
X
X
-
车型 167
装配 LED 大灯未装配空气悬挂的车辆
-
X
-
X
-
装配空气悬挂的车辆
X
X
X
X
-
车型 293
装配 LED 大灯和后轴水平高度控制系统的车辆 (量产)
X
-
X
X
-
