GF33.10-P-3000AVK
全时四轮驱动系统 (4MATIC) 前轴齿轮箱, 功能
05.04.2018
变速箱
725 （725.092/096除外） 属于型号213
带代码M005 (4MATIC)

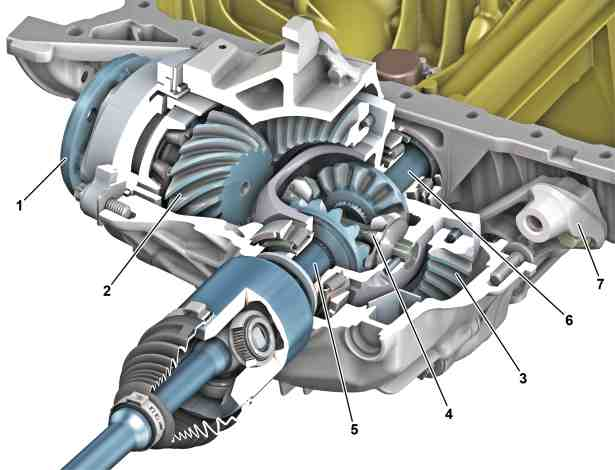

前轴变速箱概述
1
传动轴凸缘
2
传动小齿轮
3
齿圈
4
差速器
5
右前半轴
6
中间轴 (用于左前驱动轴)
7
前轴差速器支架
P33.30-2145-76
前轴变速箱
前轴变速箱设计为采用节油技术 (燃油经济性) 的单速差速器 (4). 前轴变速箱的外壳是铝制的, 并通过前轴差速器支架 (7) 用螺栓固定在发动机油底壳上. 传动小齿轮 (2) 位于与齿圈 (3) 成 83° 角的位置, 以调节传动轴相对于前轴变速箱的角度偏向. 齿圈 (3) 安装在发动机侧, 用螺栓固定在差速器 (4) 的差速器外壳上. 前轴变速箱的该部件位置由于分动箱中的单速前轴变速箱输出引起反向转动.
自动调控四轮驱动 (4MATIC), 系统部件概述
