GF35.40-P-2001A
电动差速锁基本功能
22.06.2020
型号
所有 带变速箱725.0/1
带代码467 (电子锁止式差速器)
带代码M005 (带 4-MATIC/全轮驱动的车辆)

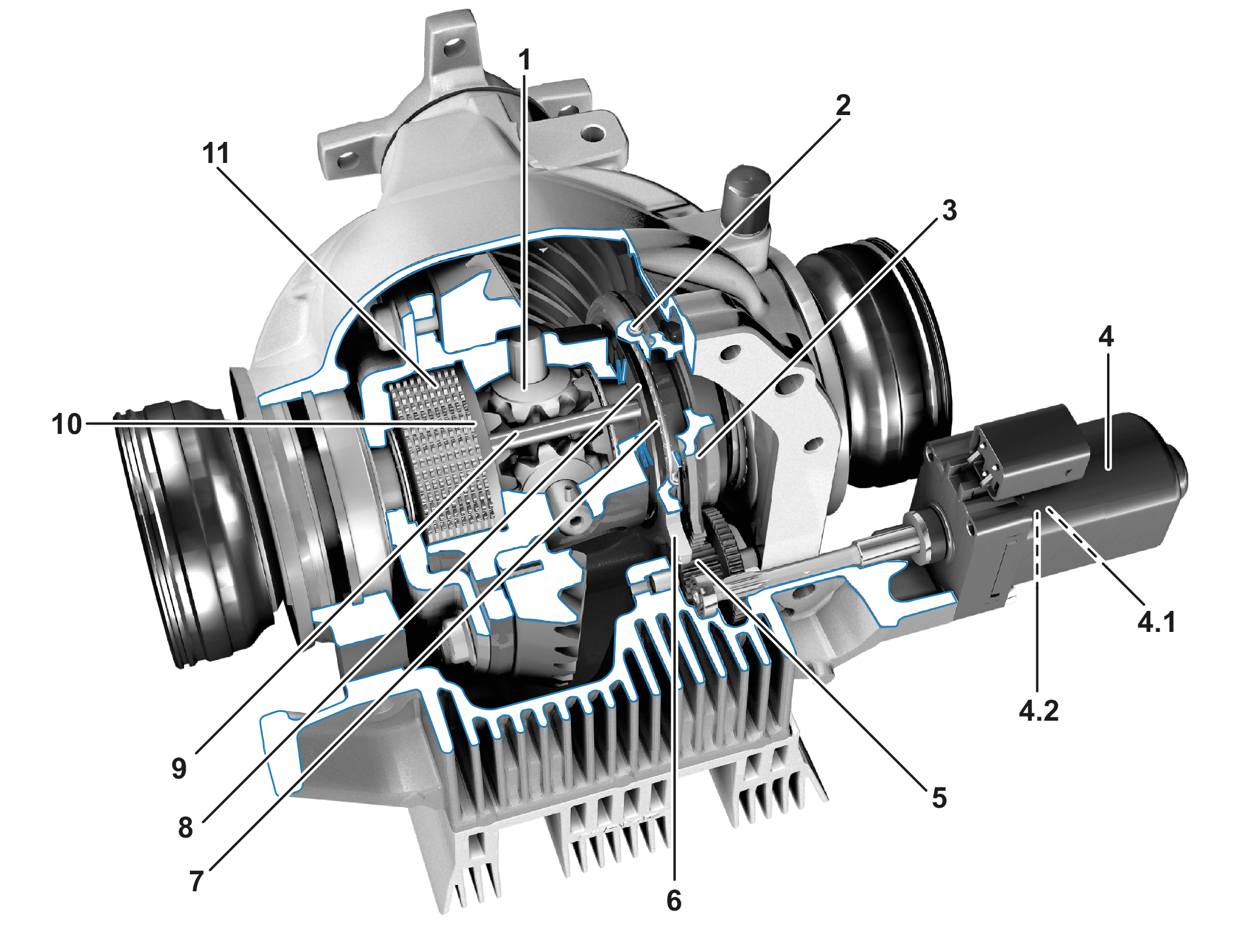

电子差速锁
1
差速器
2
滚珠
3
调节环
4
电子差速锁促动器
4.1
电子差速锁促动器霍尔传感器
4.2
电子差速锁促动器温度传感器
5
链轮
6
斜面盘
7
滚针轴承
8
止推环
9
止推件
10
压板
11
多盘式离合器
P35.40-A004-76
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述
电子差速锁集成在后轴差速器中.
电子差速锁有以下优势:
•
牵引力提升
•
车辆起步加速提升
•
转弯时行驶稳定性提升
•
快速变道时行驶稳定性提升
•
反应性增强, 操作更精准
功能要求
•
当前车轮转速信号
•
传动系统工作信号
•
点火开启 (电路 15)
功能
多片式离合器通过促动电子差速锁促动器 (4) 进行操作. 促动多片式离合器 (11) 可以补偿驱动轮的转速差. 锁止效果可根据驾驶状况进行相应调节.
电子差速锁控制单元促动电子差速锁促动器 (4). 电子差速锁促动器 (4) 通过链轮 (5), 调节环 (3), 滚珠 (2), 斜面盘 (6), 滚针轴承 (7), 止推环 (8), 止推件 (9), 压盘 (10) 和多盘式离合器 (11) 接合差速锁.
集成在电子差速锁促动器 (4) 中的霍尔传感器 (4.1) 将位置信息传送至电控车辆稳定行驶系统 (ESP
®
) 控制单元. 同样地, 集成的温度传感器 (4.2) 将电子差速锁促动器 (4) 的温度传送至电控车辆稳定行驶系统 (ESP
®
) 控制单元.
电子差速锁控制单元持续将电子差速锁的锁止比和电子差速锁促动器 (4) 的状态传送至电控车辆稳定行驶系统 (ESP
®
) 控制单元.
功能原理图
电子差速锁的功能原理图
型号 所有 带变速箱725.0/1 带代码467 (电子锁止式差速器) 带代码M005 (带 4-MATIC/全轮驱动的车辆)
PE35.40-P-2500-97A
附加基本功能
电动差速锁控制单元基本功能
