型号

213

带代码467 (电子锁止式差速器)

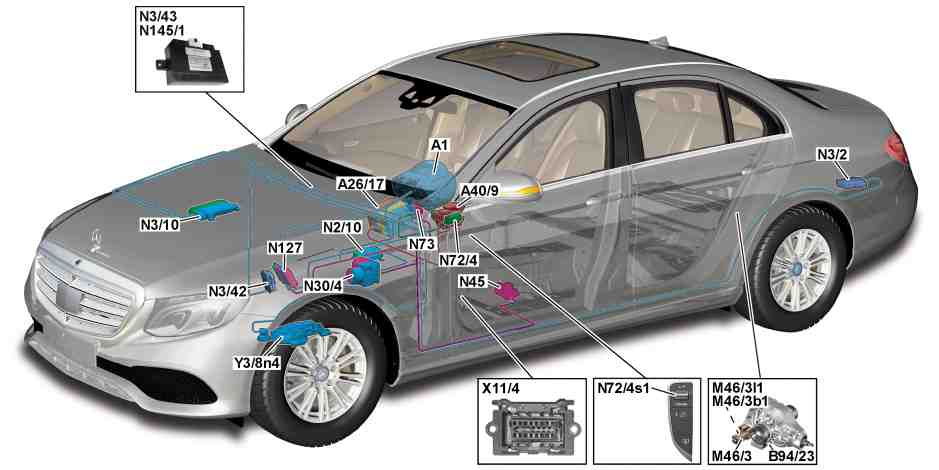

车型 213.0 的车辆视图

A1

仪表盘

N3/2

电子差速锁控制单元

N72/4s1

动态操控选择 (DYNAMIC SELECT) 开关

A26/17

主机

N3/10

电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元

N73

电子点火开关控制单元

A40/9

音频/驾驶室管理及数据系统 (COMAND) 控制面板

N3/42

主动式发动机支座控制单元 (在装配主动式发动机支座/代码 (466) 的车辆中)

N127

传动系统控制单元

B94/23

电子差速锁温度传感器

N3/43

AMG 运动型悬挂控制单元 (适用于主动式发动机支座/代码 (466) 或电子锁止式差速器/代码 (467), 截至车型 J. 2018)

N145/1

驱动装置控制单元 (主动式发动机支座/代码 (466) 除外或电子锁止式差速器/代码 (467) 除外, 截至车型 J. 2018)

M46/3

差速锁促动器

N30/4

电控车辆稳定行驶系统 (ESP) 控制单元

N145/1

驱动装置控制单元 (始自车型 J. 2018)

M46/3b1

差速锁促动器温度传感器

N45

全轮驱动控制单元

X11/4

诊断连接器

M46/3l1

差速锁促动器霍尔传感器

N72/4

左侧下部控制面板

Y3/8n4

完全集成式变速箱控制系统控制单元

N2/10

辅助防护系统控制单元

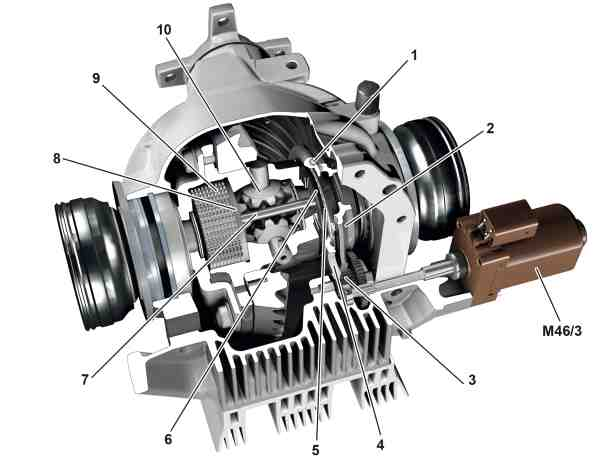

差速锁的剖面图

1

滚珠

2

调节环

3

链轮

4

斜面盘

5

针柱轴承

6

止推环

7

止推件

8

压板

9

多盘式离合器

10

差速器

M46/3

差速锁促动器

仪表盘,部件说明

A1

GF54.30-P-6000FG

主机（Headunit）部件描述

型号 213

带代码467 (电子锁止式差速器)

带代码520 (Audio 20 USB)

除了代码506 (收音机 Audio 20 NTG 5.5)

除了代码522 (Audio 20 收音机)

除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FG

型号 213

带代码467 (电子锁止式差速器)

带代码522 (Audio 20 收音机)

除了代码506 (收音机 Audio 20 NTG 5.5)

除了代码520 (Audio 20 USB)

除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FGA

型号 213

带代码467 (电子锁止式差速器)

带代码506 (收音机 Audio 20 NTG 5.5)

型号 213

带代码467 (电子锁止式差速器)

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

A26/17

GF82.85-P-3140FGB

音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明

型号 213

带代码467 (电子锁止式差速器)

除了代码446 (Touchpad only)

A40/9

GF54.21-P-4501FG

辅助防护装置控制单元, 部件说明

N2/10

GF91.60-P-4080FG

电子差速锁控制单元部件描述

N3/2

GF35.40-P-2000FG

电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元的部件说明

型号 213 带发动机177.9

带代码467 (电子锁止式差速器)

N3/10

GF07.61-P-6000MNA

主动式发动机支座控制单元部件描述

型号 213 带发动机177.9

带代码466 (主动式发动机支座)

带代码467 (电子锁止式差速器)

N3/42

GF22.10-P-2001MNA

AMG运动型悬挂控制单元部件描述

型号 213 带变速箱725.092

截至2018年款

带代码466 (主动式发动机支座)

带代码467 (电子锁止式差速器)

N3/43

GF54.21-P-1002FG

电控车辆稳定行驶系统 (ESP) 控制单元的部件说明

型号 213 （213.016/050/053/153/216除外）

带代码467 (电子锁止式差速器)

N30/4

GF42.45-P-5119FG

全轮驱动控制单元部件描述

型号 213 带变速箱725.092

带代码467 (电子锁止式差速器)

N45

GF28.19-P-3211AVL

下部控制面板部件描述

N724, N724s1

GF54.25-P-4270FG

电子点火开关控制单元的部件说明

N73

GF80.57-P-6001FG

传动系统控制单元部件描述

型号 213 带发动机177.9

带代码467 (电子锁止式差速器)

N127

GF54.21-P-2141MNA

传动部分控制单元, 部件说明

型号 213 带变速箱725.092

始自2018年款

带代码467 (电子锁止式差速器)

N145/1

GF27.60-P-5168FG

全集成化变速箱控制单元的部件说明

型号 213 带变速箱725.092

带代码467 (电子锁止式差速器)

Y38n4

GF27.60-P-5165ANO

电动差速锁功能描述目录

GF35.40-P-0999FG
