GF40.15-P-5124FG
轮胎气压监测器(TPM)控制单元,部件说明
13.11.15
P40.15-2602-06

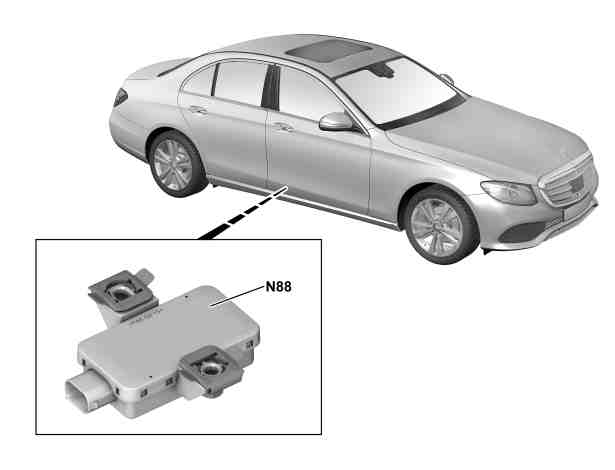

位置
轮胎压力监测器控制单元位于地板右侧.
任务
轮胎压力监测器控制单元具有以下任务:
•
读取信号
•
评估输入因素
•
传输信息
读取信号
输入因素通过以下连接读取:
•
对讲机
•
用户界面控制器区域网络 (CAN) (CAN HMI)
对讲机
通过对讲机读取以下信号:
•
左前轮胎压力传感器 (A69/1)
•
右前轮胎压力传感器 (A69/2)
•
左后轮胎压力传感器 (A69/3)
•
右后轮胎压力传感器 (A69/4)
用户界面控制器区域网络 (CAN)
以下信号通过用户界面控制器区域网络 (CAN) 接收:
•
来自仪表盘 (A1)
•
车速信号
•
车外温度
•
里程数
集成式微信息处理机对读入的输入因素进行评估, 然后传送与此相关的信息.
评估输入因素
集成式微信息处理机对读入的输入因素进行评估, 然后传送与此相关的信息.
传输信息
轮胎压力监测器控制单元将信息通过用户界面控制器区域网络 (CAN) 传送至仪表盘, 该信息随后作为菜单显示和警告信息加以显示.
本体
中央天线集成在轮胎压力监测器控制单元中.
轮胎压力监测器控制单元的电路图
PE40.15-P-2101-97DBA
