GF42.20-P-0001FG
电动驻车制动器, 功能
29.07.2016

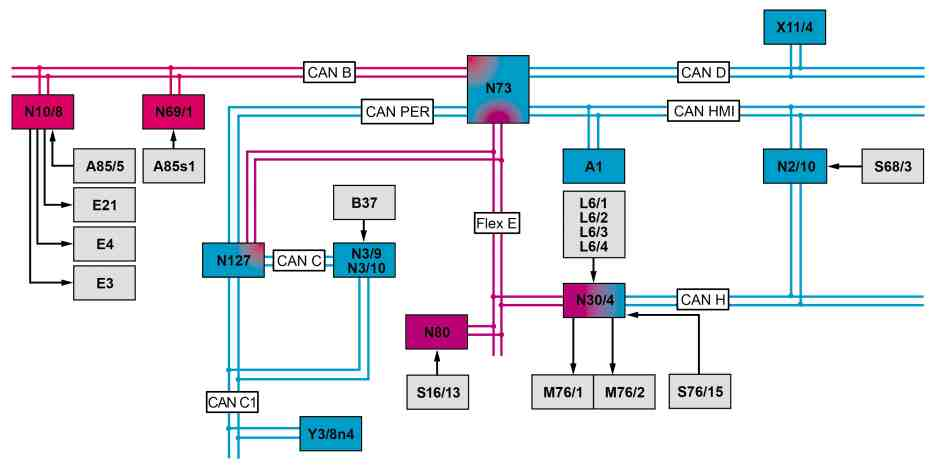

P42.20-2684-79
A1
仪表盘
M76/2
右侧电动驻车制动器促动马达
S76/15
电动驻车制动器开关
A85/5
行李箱盖/掀开式尾门锁
N2/10
辅助防护系统控制单元
X11/4
诊断连接器
A85s1
左前车门预锁止位置微动开关
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (装配柴油发动机)
Y3/8n4
完全集成式变速箱控制单元 (装配 9 速自动变速箱 (9G-TRONIC)/代码 (421))
B37
油门踏板传感器
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI [ME]) 控制单元 (装配汽油发动机)
CAN B
车内控制器区域网络 (CAN)
E3
左后灯组
N10/8
后部信号采集及促动控制模组 (SAM) 控制单元
CAN C
发动机控制器区域网络 (CAN)
E4
右后灯组
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
CAN C1
传动系统控制器区域网络 (CAN)
E21
中央制动灯
N69/1
左前车门控制单元
CAN D
诊断控制器区域网络 (CAN)
L6/1
左前轴转速传感器
N73
电子点火开关控制单元
CAN H
车辆动态控制器区域网络 (CAN)
L6/2
右前轴转速传感器
N80
转向柱管模块控制单元
CAN HMI
用户界面控制器区域网络 (CAN)
L6/3
左后轴转速传感器
N127
传动系统控制单元
CAN PER
外围设备控制器区域网络 (CAN)
L6/4
右后轴转速传感器
S16/13
直接选档 (DIRECT SELECT) 换档杆
Flex E
底盘 FlexRay
M76/1
左侧电动驻车制动器促动马达
S68/3
驾驶员座椅安全带锁扣开关
电动驻车制动器 (EFB) 的功能要求, 概述
•
"电路 15R 接通" 状态
电动驻车制动器 (EFB), 概述
电动驻车制动器使车辆即使在驾驶员不在场的情况下仍可固定在斜坡上, 自动锁止的机械效果使制动位置的制动零部件保持断电状态. 电控车辆稳定行驶系统 (ESP) 控制单元促动左侧电动驻车制动器促动马达和右侧电动驻车制动器促动马达.
根据行驶条件, 通过电动驻车制动器开关手动或自动启动. 根据电动驻车制动器 (EPB) 的工作情况, 驾驶员的请求转换为促动马达中相应张紧力的增大或减小.
电动驻车制动器 (EFB) 包括以下子功能:
•
松开电动驻车制动器的功能顺序 (手动, 通过电动驻车制动器开关)
•
自动松开电动驻车制动器的功能顺序 (舒适驾驶)
•
紧急制动的功能顺序
•
测功机测试模式的功能顺序
•
儿童安全门锁的功能顺序
•
功能顺序 - 显示概念/声讯信号
松开电动驻车制动器的功能顺序 (手动, 通过电动驻车制动器开关)
电子点火开关控制单元将松开驻车制动器所需的 "电路 15R 接通" 状态通过底盘 FlexRay 传送到电控车辆稳定行驶系统 (ESP) 控制单元.
通过促动电动驻车制动器开关松开驻车制动器. 电控车辆稳定行驶系统 (ESP) 控制单元直接读入电动驻车制动器开关的状态.
一旦电控车辆稳定行驶系统 (ESP) 控制单元同时促动左侧和右侧电动驻车制动器促动马达, 并且电动驻车制动器 (EFB) 已完全松开, 则该控制单元会向驻车制动指示灯 (红色) 传送一个信号. 随后, 仪表盘中的驻车制动指示灯 (红色) 熄灭.
电动驻车制动器开关必须促动足够长的时间以检测到松开请求.
自动松开驻车制动器的附加功能要求 (舒适驾驶)
对于装配手动变速箱的车辆, 满足下列情况时, 电动驻车制动器松开:
•
驾驶员车门关闭
•
发动机正在运转
•
档位接合并踩下油门踏板.
•
如果在倒档 R 接合的情况下, 行李箱盖必须关闭.
对于装配自动变速箱的车辆, 满足下列情况时, 电动驻车制动器松开:
•
发动机正在运转.
•
将安全带锁舌插入座椅安全带锁扣中.
•
变速箱置于位置 D 或 R 并踩下加速踏板, 或在平坦路面上将变速箱从位置 P 换入 D 或 R.
•
如果在倒档 R 接合的情况下, 行李箱盖必须关闭.
如果未将安全带锁舌插入座椅安全带锁扣中, 则必须满足以下条件:
•
驾驶员车门关闭.
•
将变速箱从位置 P 中退出, 或之前驾驶速度超过 3 公里/小时.
•
如果变速箱置于位置 R, 行李箱盖必须关闭.
自动松开电动驻车制动器的功能顺序 (舒适驾驶)
一旦后轴车轮存在足够大的驱动力矩, 就会执行自动松开电动驻车制动器功能 (舒适驾驶) 以使车辆驶离.
来自单个控制单元的以下信号通过控制器区域网络 (CAN) 总线或 FlexRay 传送至电控车辆稳定行驶系统 (ESP) 控制单元:
•
油门踏板位置 (通过油门踏板传感器), 传动系统和 "发动机运转" 状态, 由共轨喷射系统柴油机 (CDI) 控制单元 (适用于柴油发动机) 或电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (适用于汽油发动机) 通过发动机控制器区域网络 (CAN), 传动系统控制单元和底盘 FlexRay 传送
•
当前换档杆位置, 由直接选档 (DIRECT SELECT) 换档杆通过底盘 FlexRay 传送至转向柱管模块控制单元
•
道路坡度 (车辆静止时), 由辅助防护系统控制单元通过车辆行驶动态控制器区域网络 (CAN) 传送至电控车辆稳定行驶系统 (ESP) 控制单元
•
总变速箱传动比, 来自完全集成式变速箱控制单元 (装配 9G-TRONIC/代码 (421)), 通过传动系统控制器区域网络 (CAN), 传动系统控制单元和底盘 FlexRay 传送
驾驶员车门状态信息 (来自左前车门控制单元) 通过车内控制器区域网络 (CAN) 传送至电子点火开关控制单元. 行李箱盖/掀开式尾门的状态由后部信号采集及促动控制模组 (SAM) 控制单元直接读取. 后部信号采集及促动控制模组 (SAM) 控制单元将所有信息继续传送至电控车辆稳定行驶系统 (ESP) 控制单元以进行评估. 电控车辆稳定行驶系统 (ESP) 控制单元将此信息连同需要的车轮转速信号一起传送至底盘 FlexRay.
电控车辆稳定行驶系统 (ESP) 控制单元由相应的 FlexRay 或控制器区域网络 (CAN) 信息唤醒并且通过促动两个后部制动钳上的集成式促动马达松开驻车制动器. 如果因故障而无法松开电动驻车制动器, 则仪表盘显示信息 "松开驻车制动器" (Release parking brake), 并发出一声警告音.
紧急制动的功能顺序
如果行驶时按住电动驻车制动器开关, 则电控车辆稳定行驶系统 (ESP) 控制单元检测到制动请求.
以下控制单元接收该请求:
•
来自仪表盘
•
来自后部信号采集及促动控制模组 (SAM) 控制单元
当前, 车辆通过行车制动器进行制动. 后部信号采集及促动控制模组 (SAM) 控制单元促动制动灯操纵机构. 仪表盘显示信息 "松开驻车制动器" (Release parking brake), 同时发出一声警告音.
滚筒式制动试验台的附加功能要求
•
前轮 "静止", 后轮缓慢转动 (制动试验台).
•
接合行车制动器后, 必须进行测试.
•
发动机运转.
•
换档杆位于 "N" 档.
测功机测试模式的功能顺序
滚筒式测功机测试模式集成在电控车辆稳定行驶系统 (ESP) 控制单元中, 以允许在制动试验台上测试电动驻车制动器 (EFB).
如果车辆在制动试验台上并且制动试验台的滚子已启用, 则电控车辆稳定行驶系统 (ESP) 控制单元会根据后轮与前轮之间转速的不同自动检测该模式, 然后切换至滚筒式测功机模式.
当滚筒式测功机测试模式启用时, 检查人员可促动电动驻车制动器开关数次以逐步增大电动驻车制动器 (EFB) 的张紧力, 直到后轴车轮在相应较高的张紧力下从制动试验台的滚子中抬出.
通过在制动试验台上检查车辆可以评估以下变量/数值:
•
滚动阻力
•
制动力
•
右后车轮和左后车轮之间的制动力偏差值
•
锁止倾向的开始
儿童安全门锁的功能要求
•
"电路 15R 断开" 的状态
•
此时钥匙取下.
儿童安全门锁的功能顺序
在点火钥匙已拔下或电路 15R 断开的情况下, 按下电动驻车制动器开关不会使电控车辆稳定行驶系统 (ESP) 控制单元促动释放左侧和右侧电动驻车制动器促动马达.
这样可以防止对电动驻车制动器进行无意识的停用操作, 同时也可作为附加保护防止车辆在上坡或下坡时溜车.
显示概念/声讯信号的功能要求
•
电路 30
功能顺序 - 显示概念/声讯信号
以下显示工具可用于显示电动驻车制动器的功能和状况:
•
驻车制动指示器 (红色)
•
驻车制动警告指示灯 (黄色)
•
通过仪表盘传送的不同状态/警告信息
•
声讯警告
根据当前电动驻车制动器的操作情况促动不同的显示信息和声讯信号.
电动驻车制动器被促动
持续
驻车制动指示器 (红色)
-
-
电动驻车制动器故障 (存在永久性故障, 需要维修)
持续/闪烁
驻车制动警告指示灯 (黄色)/驻车制动指示灯 (红色)
-
驻车制动 "P"
参见用户手册! (Parking brake "P" See operator's manual!)
电动驻车制动器故障, 电动驻车制动器停止运作
闪烁
驻车制动警告指示灯 (黄色)
-
驻车制动器停止运作! (Parking brake inoperative!)
"P"
儿童安全门锁模式下, 电动驻车制动器尝试松开, 点火开关必须打开 (电路 15R 接通)
持续
驻车制动指示器 (红色)
-
驻车制动!
"P"
要松开, 请打开点火开关! (Parking brake "P" To release switch on ignition!)
未满足自动松开的情况
或
用驻车制动器进行紧急制动
闪烁
驻车制动指示器 (红色)
间歇性发出哔哔声
驻车制动!
"P"
松开制动器! (Parking brake "P" Release brake!)
电动驻车制动器的电气功能原理图
PE42.20-P-2050-97DBA
电动驻车制动器的系统部件概述
GF42.20-P-9998FG
