型号

213

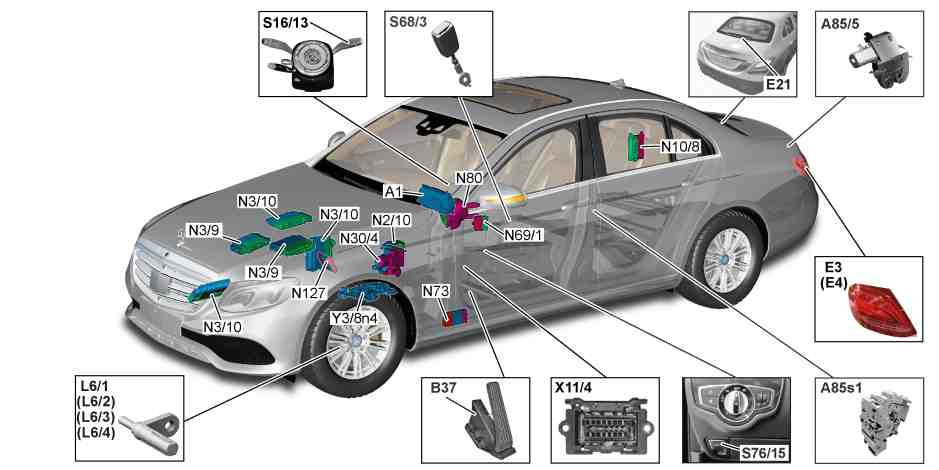

图示为车型 213.0

A1

仪表盘

L6/3

左后轴转速传感器

N80

转向柱管模块控制单元

A85/5

行李箱盖/掀开式尾门锁

L6/4

右后轴转速传感器

N127

传动系统控制单元

A85s1

左前车门预锁止位置微动开关

N2/10

辅助防护系统控制单元

S16/13

直接选档 (DIRECT SELECT) 换档杆

B37

油门踏板传感器

N3/9

共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机, 装配发动机 654 时位于左侧, 装配发动机 642 时位于中央)

S68/3

驾驶员座椅安全带锁扣开关

E3

左后灯组

N3/10

电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (汽油发动机, 装配发动机 177 时位于中央前部, 装配发动机 274 时位于左侧, 装配发动机 276 时位于中央)

S76/15

电动驻车制动器开关

E4

右后灯组

N10/8

后部信号采集及促动控制模组 (SAM) 控制单元

X11/4

诊断连接器

E21

中央制动灯

N30/4

电控车辆稳定行驶系统 (ESP) 控制单元

Y3/8n4

完全集成式变速箱控制单元 (变速箱 725)

L6/1

左前轴转速传感器

N69/1

左前车门控制单元

L6/2

右前轴转速传感器

N73

电子点火开关控制单元

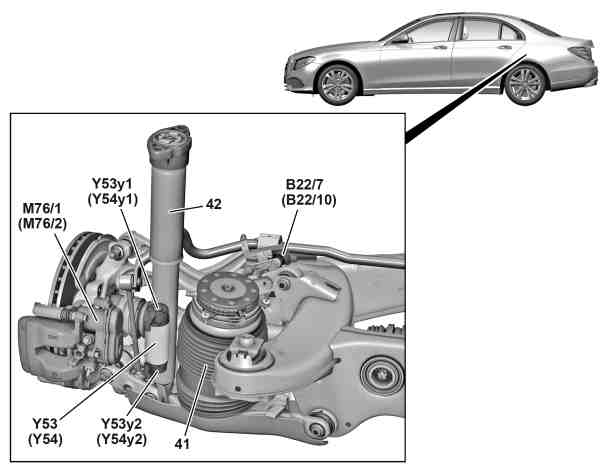

左后轴视图

M76/1

左侧电动驻车制动器促动马达

M76/2

右侧电动驻车制动器促动马达

仪表盘,部件说明

A1

GF54.30-P-6000FG

辅助防护装置控制单元, 部件说明

N2/10

GF91.60-P-4080FG

共轨喷射系统柴油机 (CDI) 控制单元的部件说明

型号 213 带发动机642.8

N3/9

GF07.16-P-6000OGW

型号 213 （213.016/216除外） 带发动机654.9

N3/9

GF07.16-P-6000ORC

型号 213.016/216 带发动机654.9

N3/9

GF07.16-P-6000ORE

型号 213 带发动机656.9

N3/9

GF07.16-P-6000OIA

电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元的部件说明

型号 213 带发动机177.9

N3/10

GF07.61-P-6000MNA

型号 213 （213.050/053/153除外） 带发动机274.9

N3/10

GF07.61-P-6000MRD

型号 213.050/053 带发动机274.9

N3/10

GF07.61-P-6000MRP

型号 213 带发动机276.8

N3/10

GF07.61-P-6000MND

型号 213 带发动机264.9

N3/10

GF07.61-P-6000MRG

型号 213 带发动机256.9

N3/10

GF07.61-P-6000MRT

后侧信号采集及促动控制模组 (SAM) 控制单元的部件说明

N10/8

GF54.21-P-7030FG

电控车辆稳定行驶系统 (ESP) 控制单元的部件说明

型号 213 （213.016/050/053/153/216除外）

N30/4

GF42.45-P-5119FG

型号 213.016/050/216

型号 213.053 带发动机274.9

N30/4

GF42.45-P-5119FGH

左前车门控制单元的部件说明

N69/1

GF72.29-P-6001FG

电子点火开关控制单元的部件说明

N73

GF80.57-P-6001FG

转向柱模块控制单元,部件说明

型号 213

截至2019年款

N80

GF54.21-P-6051FG

型号 213

始自2019年款

N80

GF54.21-P-6051FGA

传动系统控制单元部件描述

型号 213 带发动机177.9

N127

GF54.21-P-2141MNA

型号 213 带发动机264.9, 274.9, 276.8

N127

GF54.21-P-2141MRP

型号 213 带发动机642.8

型号 213 （213.016/216除外） 带发动机654.9

N127

GF54.21-P-2141ORC

型号 213.016/216 带发动机654.9

N127

GF54.21-P-2141ORE

型号 213 带发动机256.9

N127

GF54.21-P-2141LF

型号 213 带发动机656.9

N127

GF54.21-P-2141OGS

全集成化变速箱控制单元的部件说明

型号 213 带变速箱725.0 （725.007/017/092/096除外）

Y38n4

GF27.60-P-5165ANL

型号 213 带变速箱725.007/017

Y38n4

GF27.60-P-5165AHU

型号 213 带变速箱725.092

Y38n4

GF27.60-P-5165ANO

功能说明目录, 电动驻车制动器

GF42.20-P-0999FG
