GF42.30-P-2007A
车轮速度传感器基本功能
22.06.2020
型号
所有 (小轿车)
P42.30-A000-79

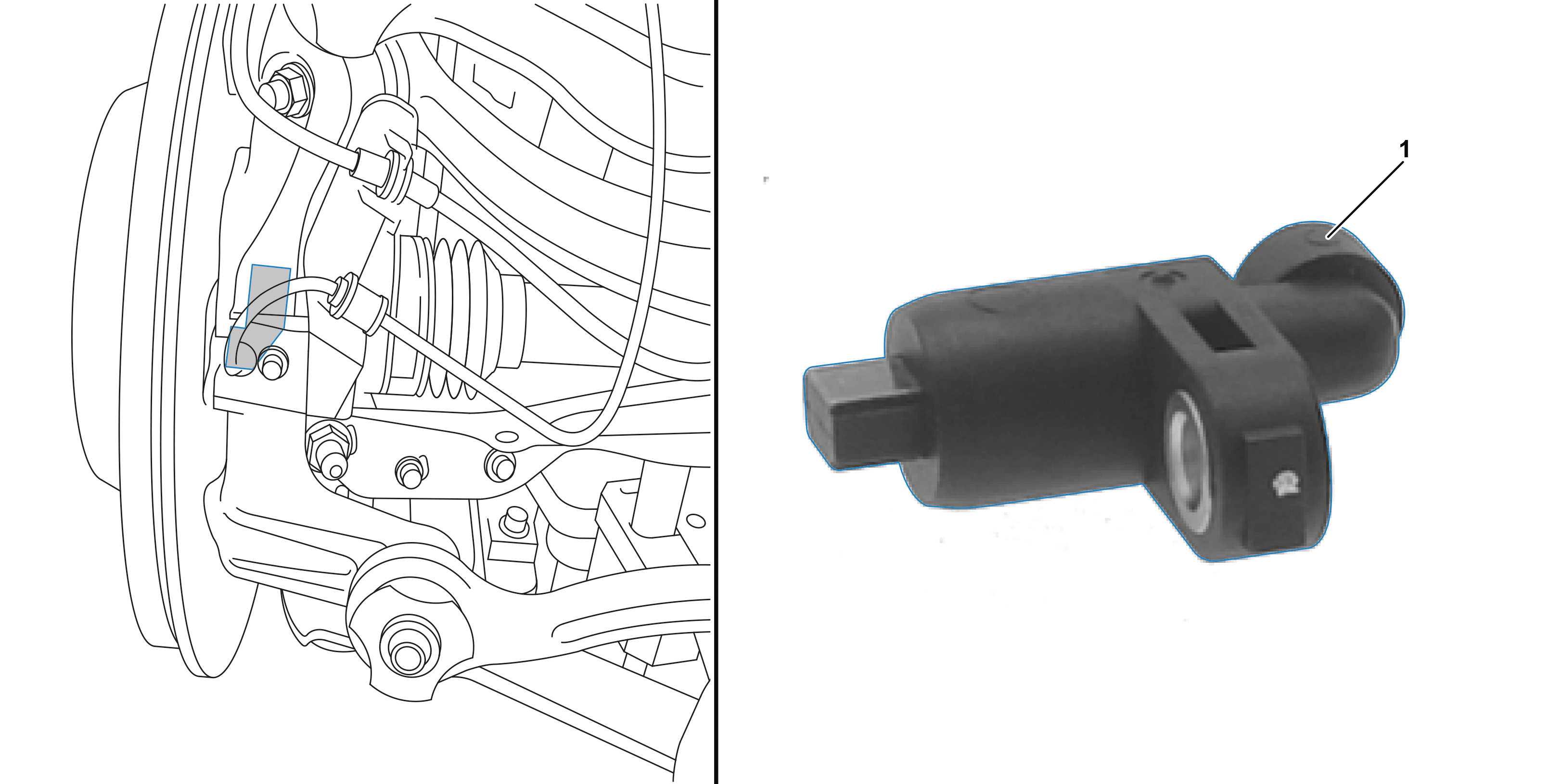

右前车轴的示例
1
转速传感器
概述
本文档包含以下信息:
•
概述
•
功能
概述
所有转速传感器记录静止和车轮转速. 前部转速传感器还记录转动方向.
来自转速传感器的信号由电控车辆稳定行驶系统 (ESP
®
) 控制单元直接读取.
转速传感器位于各转向节上.
功能
转速传感器是磁阻传感器元件 (主动式转速传感器). 其根据外部施加的磁场 (车轮的多极性环) 改变电阻.
电控车辆稳定行驶系统 (ESP
®
) 控制单元测量流经传感器的电流.
根据多极性环的位置 (负极或正极), 可以测得 I = 7 mA 或 I = 14 mA 的电流强度, 从而产生一个方波信号. 电控车辆稳定行驶系统 (ESP
®
) 控制单元利用方波信号改变车轮转速和转动方向.
