GF42.31-P-2001A
制动助力器 BAS 基本功能
23.04.2018
P42.31-2104-76
概述
本文档包含以下信息:
•
位置
•
任务
•
结构
•
功能
位置

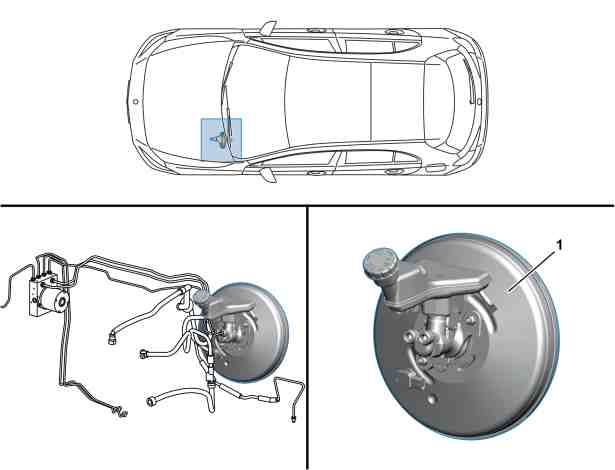

制动辅助系统 (BAS) 制动助力器位于发动机舱的左侧, 牵引系统液压单元附近. 牵引系统液压装置位于左前发动机舱的前围板和隔热板之间.
任务
制动过程中, 制动辅助系统 (BAS) 制动助力器可支持驾驶员施加的踏板力.
结构
制动辅助系统 (BAS) 制动助力器包括以下部件:
•
制动器真空传感器
•
位置传感器
•
电磁阀
•
指示器开关
功能
制动辅助系统 (BAS) 制动助力器由电动真空泵, 内燃机或机械真空泵的真空管路提供真空. 如果制动器未被操作, 则隔膜两侧的真空度相等. 压缩弹簧将隔膜板保持在其初始位置.
行程传感器设计为电位计. 其记录两个踏板的移动以及制动助力器的隔膜移动.
如果检测到高促动速度 (紧急制动), 则电磁线圈被促动. 制动助力器的工作室通风; 可产生最大助力. 即使驾驶员施加的踏板压力不充足仍可进行完全制动. 防抱死制动系统 (ABS) 调节防止车轮锁止. 如果完全松开制动踏板, 则指示器开关关闭电磁线圈. 完成制动助力.
制动器真空传感器基本功能
GF42.31-P-2002A
