GF42.31-P-2004A
制动助力器基本功能
10.09.2020
型号
所有 (小轿车)

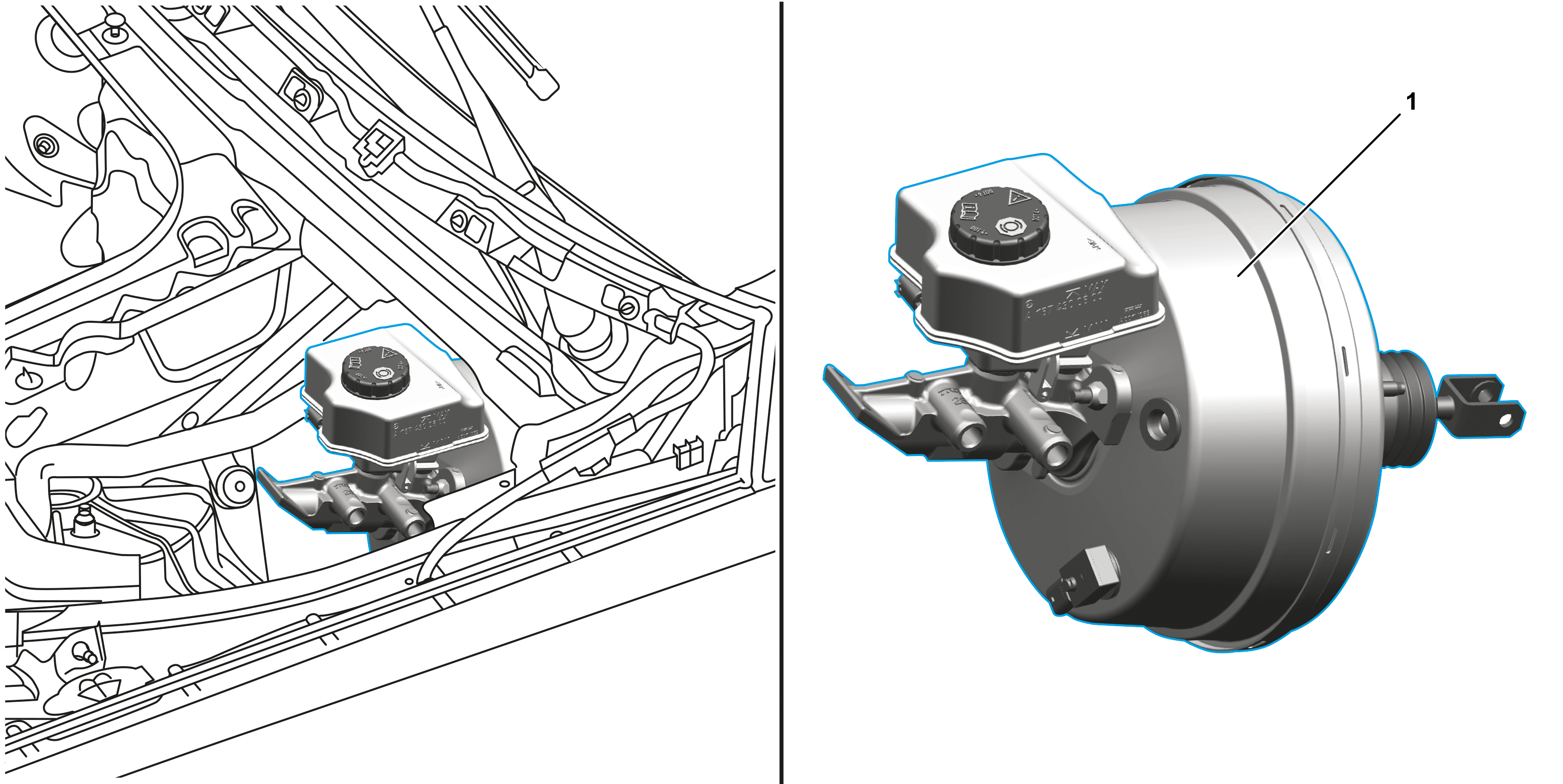

P42.31-A001-79
示例图
1
制动助力器
概述
本文档包含以下信息:
•
概述
•
功能
概述
制动过程中, 制动助力器可为驾驶员施加的踏板力提供支持.
功能
制动助力器包括以下部件:
•
制动器真空传感器
•
位置传感器
•
电磁阀
•
指示器开关
制动助力器由电动真空泵, 内燃机或机械真空泵的真空管路提供真空. 如果制动器未被操作, 则隔膜两侧的真空度相等. 压缩弹簧将隔膜板保持在其初始位置.
行程传感器设计为电位计. 其记录两个踏板的移动以及制动助力器的隔膜移动.
如果检测到高促动速度 (紧急制动), 则电磁线圈被促动. 制动助力器的工作室通风; 可产生最大助力. 即使驾驶员施加的踏板压力不充足仍可进行完全制动. 防抱死制动系统 (ABS) 调节防止车轮锁止. 如果完全松开制动踏板, 则指示器开关关闭电磁线圈. 完成制动助力.
附加基本功能
机电制动助力器基本功能
型号 所有 (小轿车)
带代码ME10 (混合动力车辆)
GF42.31-P-2003A
部件
制动器真空传感器基本功能
型号 所有 (小轿车)
GF42.31-P-2002A
