GF42.45-P-2005A
方向盘转角传感器基本功能
22.06.2020
P42.45-A005-79
概述
本文档包含以下信息:
•
概述
•
功能
概述

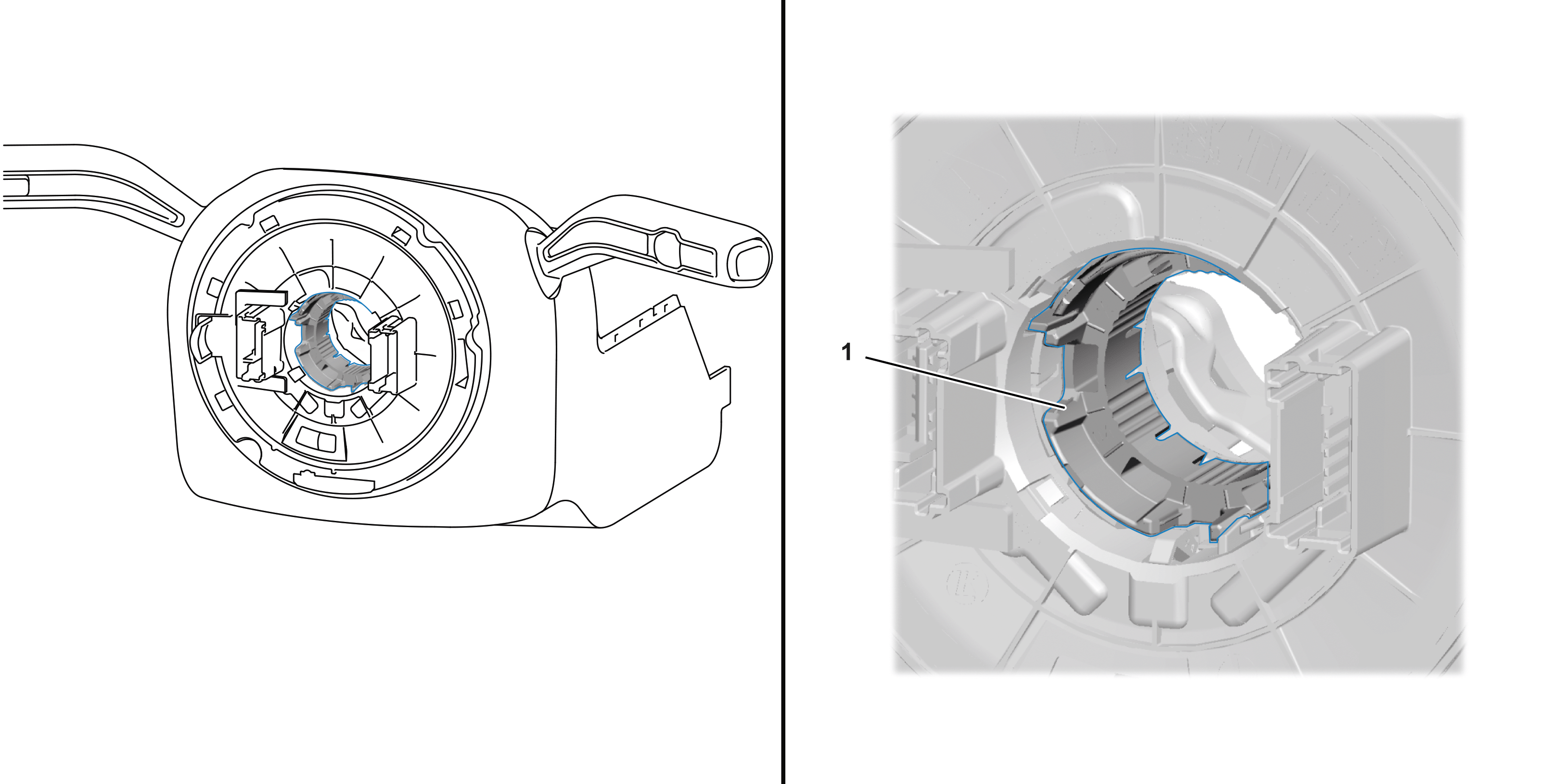

方向盘转角传感器 (1) 检测方向盘的当前位置.
功能
角度测量基于以下两种估算:
•
角度精确到 360° 的码盘测量
•
绝对角精确到 ±720° 的转向测量
P46.10-A036-78
P46.10-A037-81
码盘测量

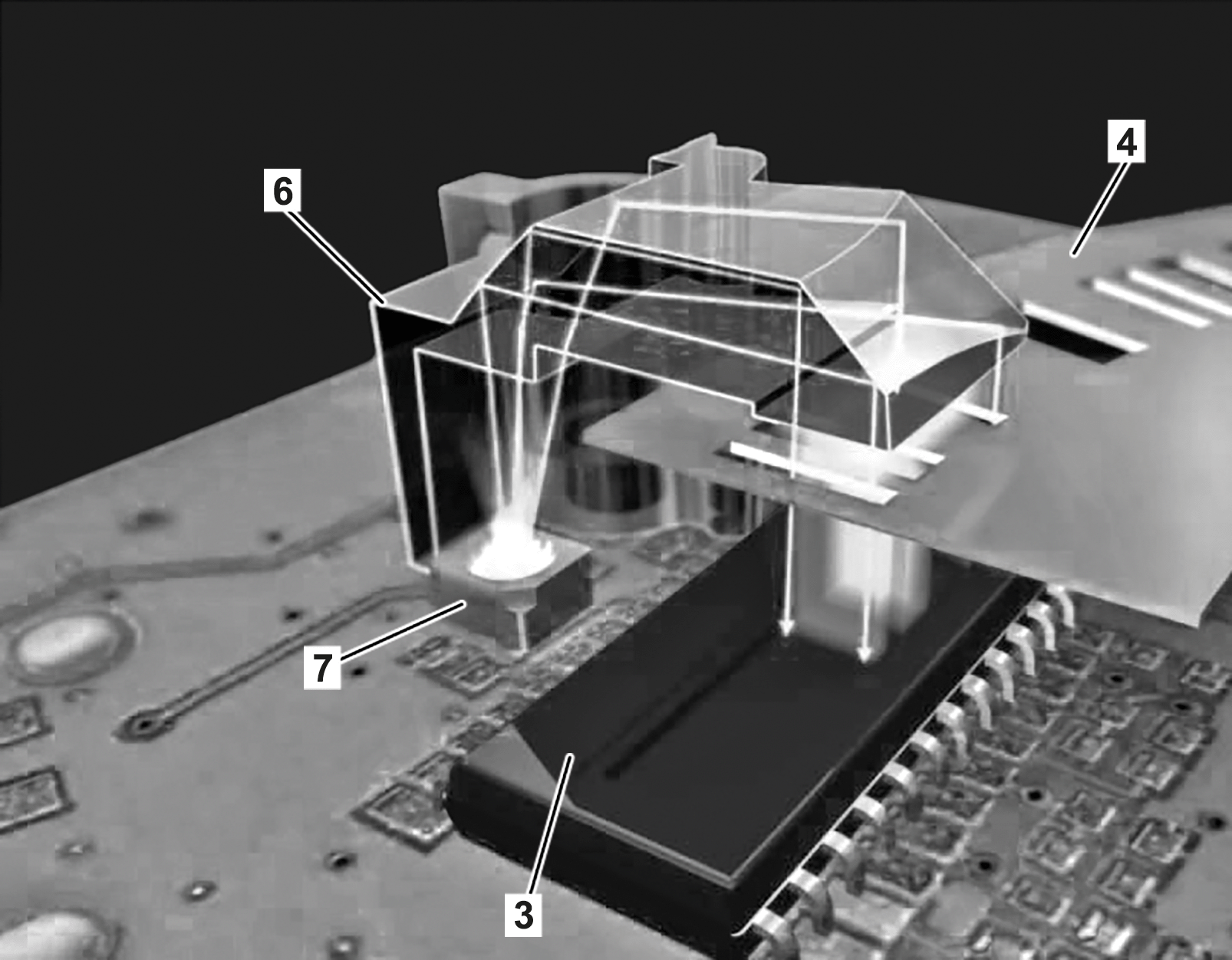

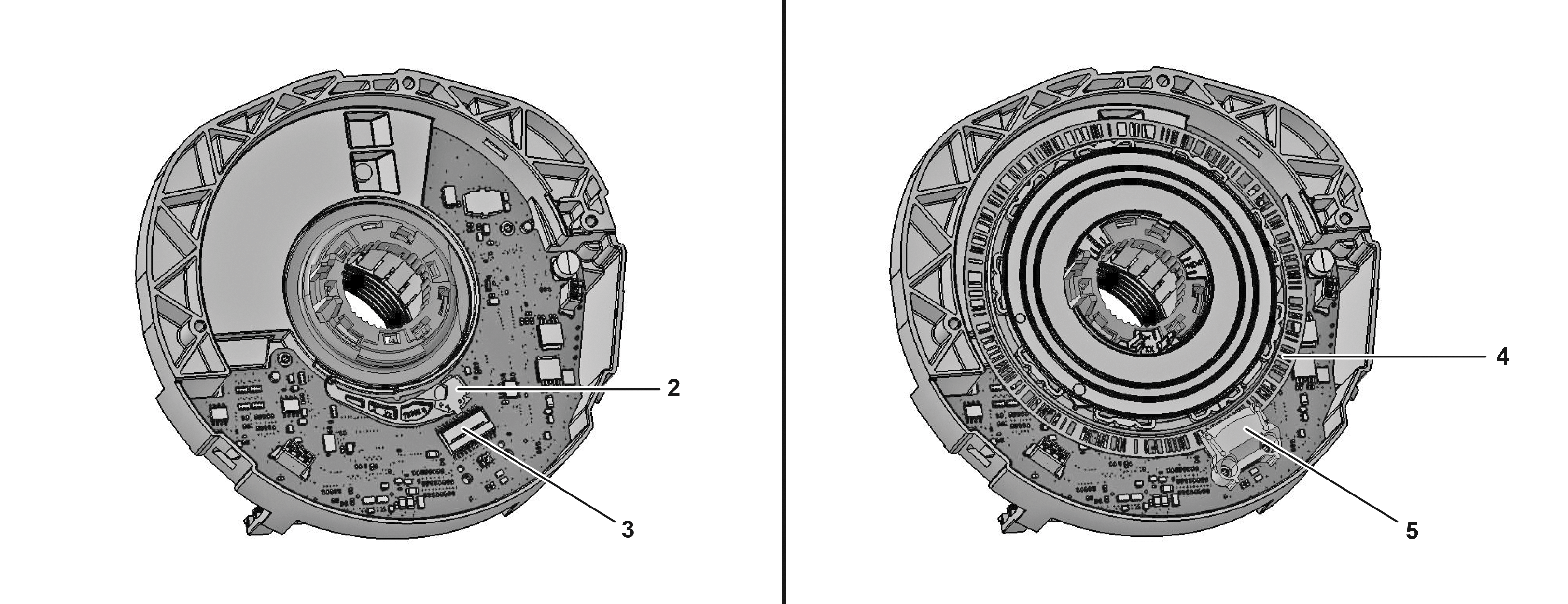

集成在灯罩体 (5) 中的其中一个 LED (7) 发出的光线通过光纤电缆 (6) 进行偏转和平行. 光线穿过带孔的码盘 (4), PDA 线路 (3) 可拍摄非常准确的图片.
PDA 线路 (3) 将码盘 (4) 的投影图像转换为数字数据流并将其传送以进行处理.
转向测量
转向指示灯 (2) 将聚焦光束投射至 PDA 线路 (3). 由于涡轮, 投射在 PDA 线路 (3) 上光束的位置取决于转向系统的转动方向.
通过结合码盘测量和转向测量确定方向盘的绝对角. 以 0.1° 的分辨率和 100 Hz (扫描持续时间为 10 毫秒) 的扫描速度记录方向盘转角. 方向盘转角传感器 (1) 向转向柱管模块控制单元提供与方向盘转角成比例的电压信号.
