GF46.20-P-1001A
齿轮齿条式转向机构基本功能
22.06.2020
型号
所有 (小轿车)

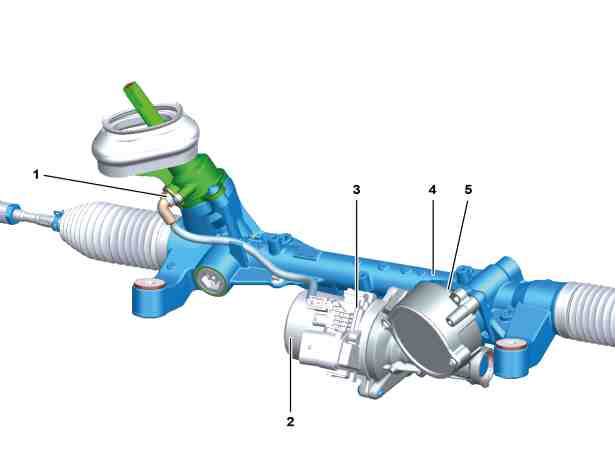

齿轮齿条式转向机构的示例
1
电动动力转向机构扭矩传感器
2
电动动力转向机构促动器电机
3
电动动力转向机构控制单元
4
齿轮齿条式转向机
5
蜗轮
P46.20-2476-76
概述
本文档包含以下信息:
•
概述
•
功能
概述
将齿轮齿条式转向机构作为转向机传输转向扭矩.
功能
齿轮齿条式转向机构位于前轴的前部并安装在集成式托架上.
齿轮齿条式转向机构的变速箱输入轴通过扭杆连接至斜齿传动小齿轮. 小齿轮啮合在齿条齿内. 转向横拉杆通过球节连接至齿条的两端. 通过密封波纹管防止齿轮齿条式转向机构被污染.
i
通过直接转向系统, 齿轮齿条式转向机构具有可变传动比. 这意味着在距离中间位置 ± 6° 至 ± 90° 转向角范围内, 齿距变大.
传动小齿轮和齿条将驾驶员施加的转向扭矩转换为轴向力. 齿条, 转向横拉杆和转向横拉杆头将轴向力传送至前轮转向节.
装配直接转向系统的齿条小齿轮
6
齿条
7
传动小齿轮
P46.20-A005-80
控制单元
电动动力转向控制单元基本功能
型号 所有 (小轿车)
GF46.35-P-9890A
部件
方向盘转角传感器基本功能
型号 所有 (小轿车)
GF42.45-P-2005A
电动动力转向促动器电机基本功能
型号 所有 (小轿车)
GF46.35-P-2001A
电动动力转向扭矩传感器基本功能
型号 所有 (小轿车)
GF46.35-P-2002A
