GF46.35-P-9890A
电动动力转向控制单元基本功能
22.06.2020
型号
所有 (小轿车)

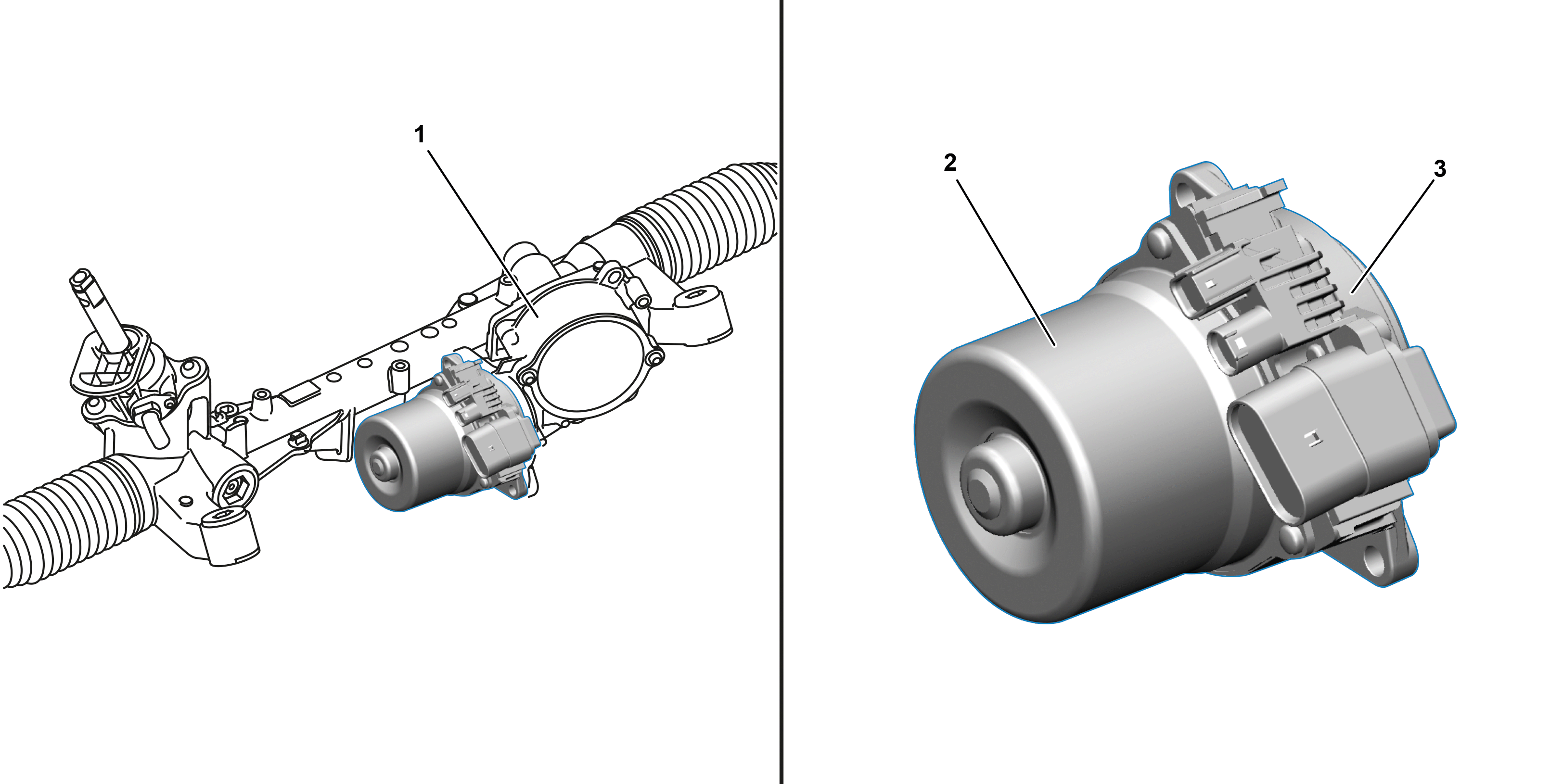

P46.35-2144-79
示例图
1
蜗轮
3
电动动力转向机构控制单元
2
电动动力转向机构促动马达

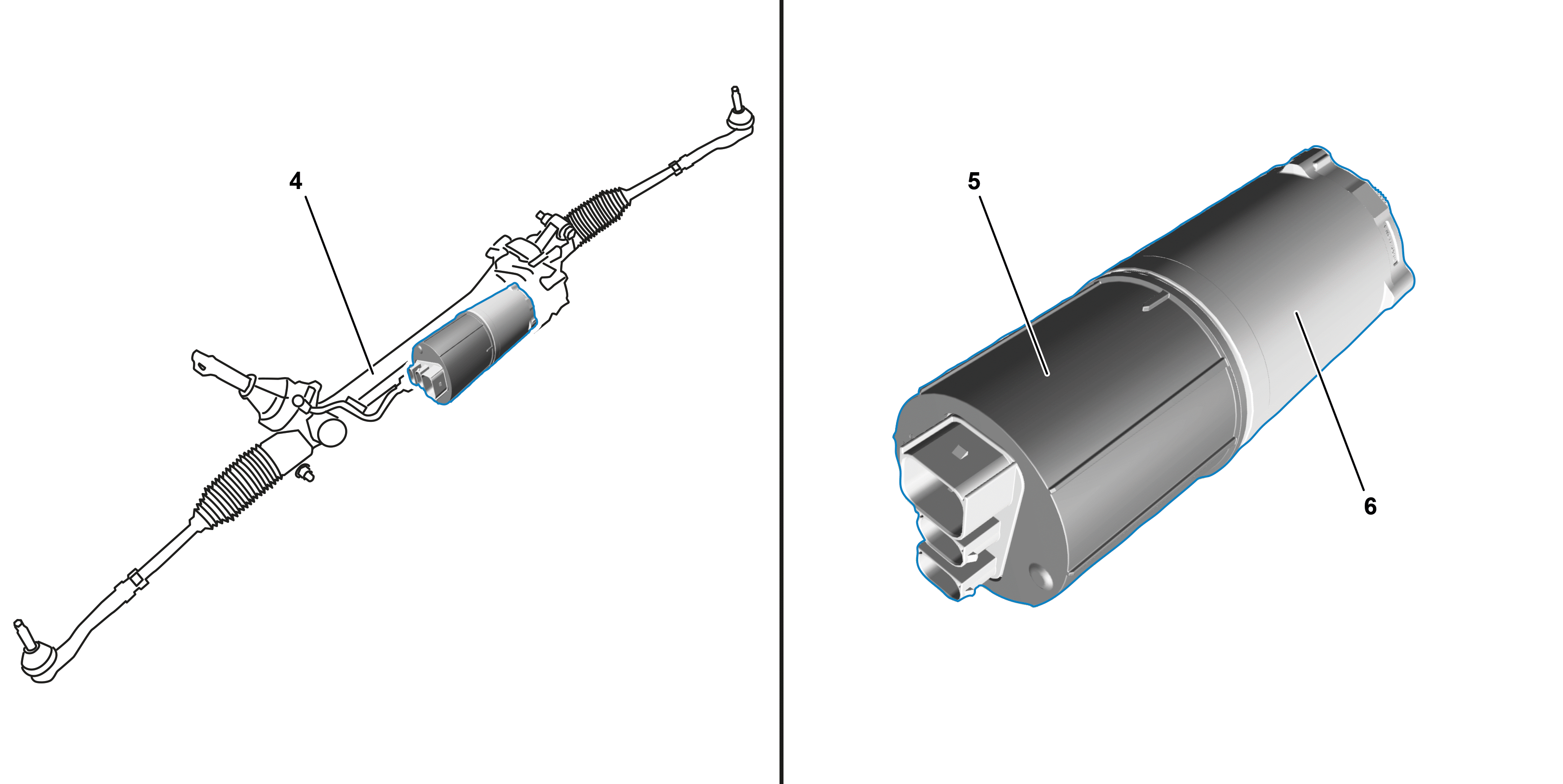

P46.35-A002-79
示例图
4
带皮带驱动的齿轮齿条式转向机构的转向机
6
电动动力转向机构促动马达
5
电动动力转向机构控制单元
概述
本文档包含以下信息:
•
概述
•
功能
概述
电动动力转向机构控制单元是转向功能的中央控制单元.
功能
电动动力转向机构控制单元执行以下功能:
•
电控车辆稳定行驶系统 (ESP
®
)
•
主动式驻车辅助系统
为执行这些功能, 电动动力转向控制单元主要处理以下输入因素:
•
转向辅助扭矩要求和车轮转速
•
发动机状态, 传动系统运行和发动机转速
•
方向盘转角和方向盘速度
•
驻车系统控制单元的当前状态和请求的齿条位置
电动动力转向机构控制单元处理这些输入因素且主要传送以下促动:
•
仪表盘多功能显示屏中的警告信息
•
转向扭矩, 方向盘速度和转向辅助状态, 至电控车辆稳定行驶系统 (ESP®) 控制单元
•
电动动力转向机构控制单元状态
•
齿条位置
电动动力转向机构控制单元固定在齿轮齿条式转向机构和电动动力转向机构促动马达上.
