GF47.30-P-2000A
净化压力传感器基本功能
10.09.2020
发动机
139, 176, 177, 254, 256, 260, 264, 279, 282

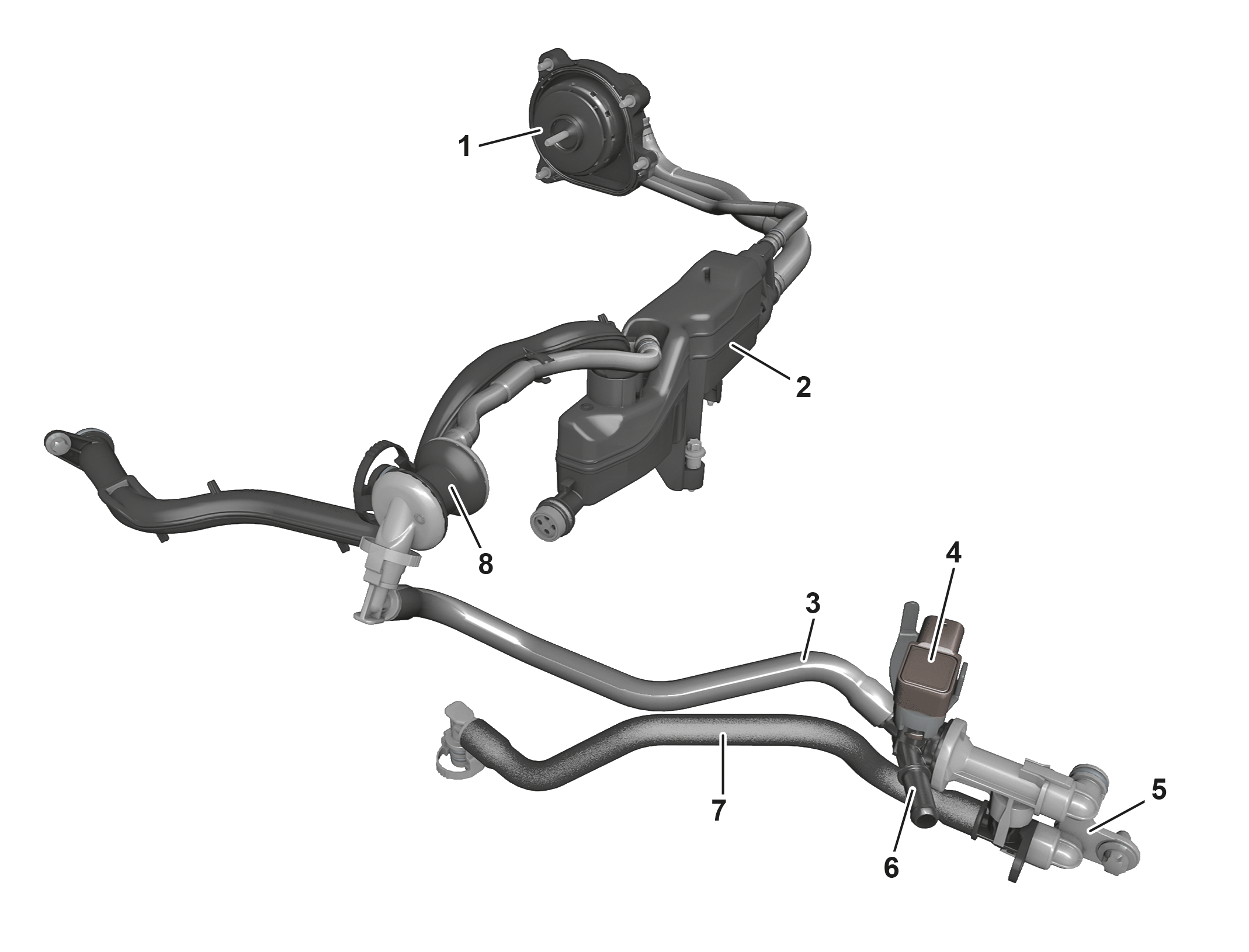

发动机通风系统视图
1
离心机
2
油分离器
3
部分负荷净化管
4
净化压力传感器
5
涡轮增压器 (ATL) 的连接管
6
活性炭罐的连接管
7
全负荷净化管
8
部分负荷工作止回阀
P47.31-A004-76
概述
本文档包含以下信息:
•
概述
•
位置
•
功能
概述
净化压力传感器检测满负荷净化管中存在的压力, 用于净化活性碳罐.
如果进气系统和满负荷净化管之间存在足够的压力梯度, 则启用净化.

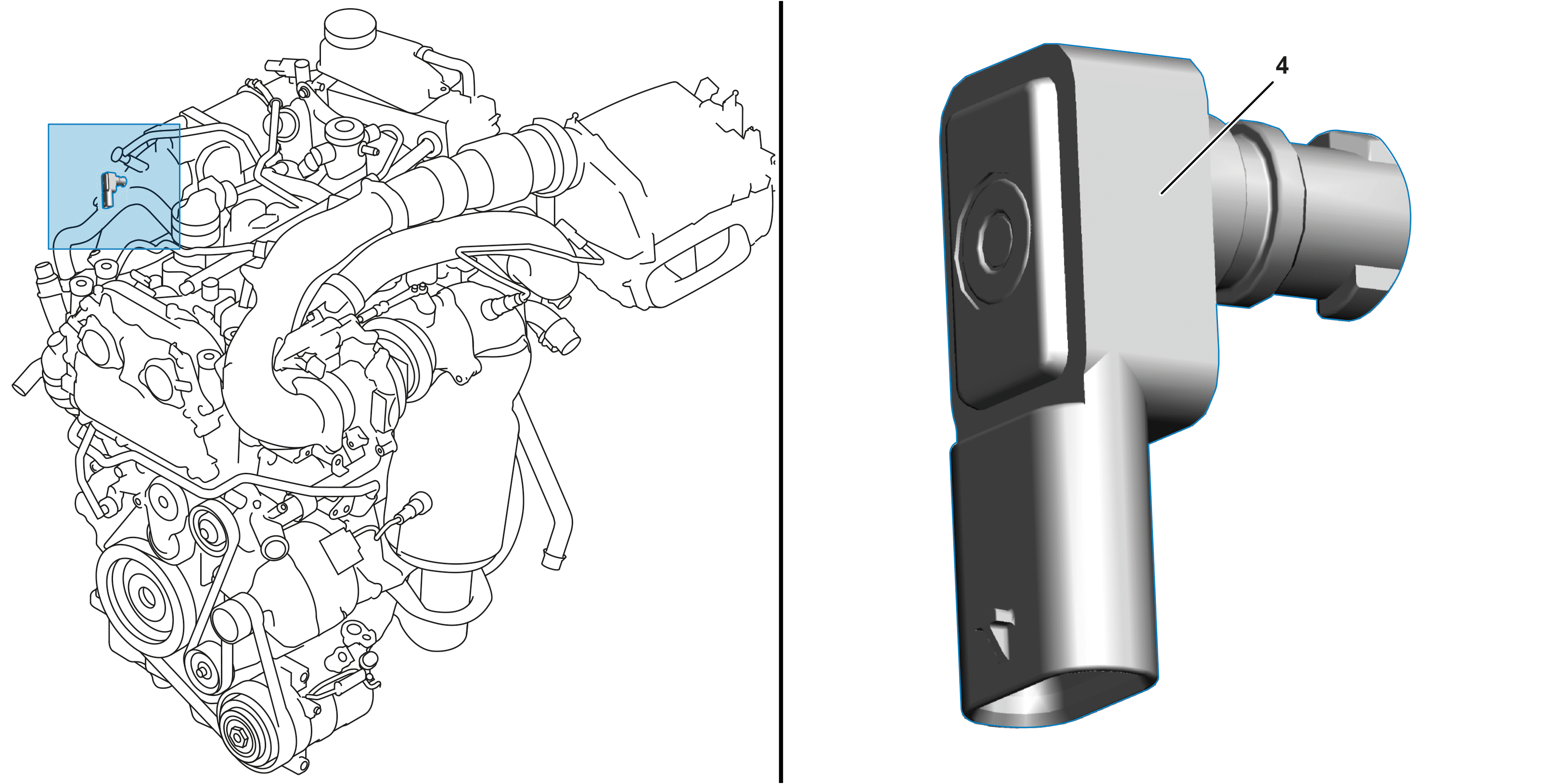

P47.30-A036-79
发动机 260 的示例
4
净化压力传感器
位置
净化压力传感器位于满负荷净化管中.
功能
通过陶瓷测量元件测量增压压力, 其由隔膜通过目前的空气压力施加 (环境压力). 该压力冲击使测量元件的电容量发生改变. 该容量变化被转换为 0.5 V 至 4.5 V 的电动输出信号并传送至内燃机控制单元.
