GF47.40-P-2001MRD
燃油系统控制单元的部件说明
29.03.2018
发动机
256.9 属于型号213, 238
发动机
264.9 属于型号213, 238, 257
发动机
274.9, 276.8 属于型号213, 238

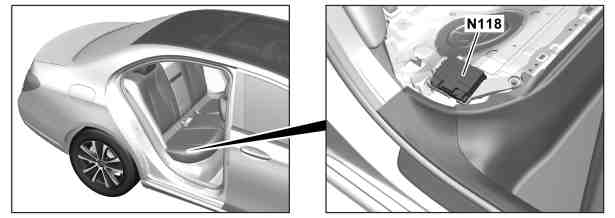

车型 213, 257, 图示为车型 213
N118
燃油泵控制单元
P47.40-2146-04
位置
燃油系统控制单元安装在后排长座椅的右下方.
车型 238
N118
燃油泵控制单元
P47.40-2142-11
位置
燃油系统控制单元安装在饰板的右后方, 后部侧壁上.
任务
燃油系统控制单元调节燃油泵 (M3) 的输送率. 为此, 燃油系统控制单元评估各种输入信号.
通过直通线路的输入信号
燃油系统控制单元通过直通线路读取以下信号:
•
信号 "燃油泵打开"
•
来自左侧燃油箱燃油液位指示器液位传感器 (B4/1) 的传感器信号
•
来自右侧燃油箱燃油液位指示器液位传感器 (B4/2) 的传感器信号
•
燃油压力传感器 (B47) 的传感器信号
通过 CAN 传递的输入信号
此外, 燃油系统控制单元通过传动系控制器区域网络 (CAN) (CAN C1) 接收以下信号:
•
接头 15 的接头状态
•
燃油系统接通
•
规定燃油压力
•
发动机运转状态
•
发动机扭矩
•
车载电气系统状态
•
油门踏板位置
燃油系统控制单元评估所有相关输入信号并通过三相偏移交流电压信号促动燃油泵:
•
交流电压相位 U
•
交流电压相位 V
•
交流电压相位 W
通过控制器区域网络 (CAN) 的输出信号
此外, 燃油系统控制单元还通过传动系控制器区域网络 (CAN) 传送以下信号:
•
燃油压力
•
燃油泵状态
•
燃油箱加注油位
•
燃油系统状态
•
诊断数据
i
更换燃油系统控制单元之后, 必须执行型号编码.
控制燃油泵
当燃油系统控制单元 (FSCU) 接收到信号 "燃油泵开启" 时, 则燃油泵开启. 该信号由电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元作为接地信号直接及通过传动系统控制器区域网络 (CAN) 作为控制器区域网络 (CAN) 信号双重传输.
燃油系统控制单元通过来自燃油压力传感器的电压信号检测当前燃油压力, 并将该信息通过传动系统控制器区域网络 (CAN) 传送至电控多端顺序燃料喷注/点火系统 (ME) 控制单元.
为控制燃油泵, 电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元评估燃油压力和负荷要求. 通过集成式控制器促动燃油泵来调节所要求的燃油压力.
根据燃油温度和发动机转速将燃油低压控制在约 4 至最高 6.7 bar 之间.
应急运行模式
传动系控制器区域网络 (CAN) 和燃油压力传感器故障时的应急运行功能存储在燃油系统控制单元中:
•
传动系统控制器区域网络 (CAN) 发生故障时, "燃油泵开启" 和 "电路 15" 信号通过直通线路由电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元双重传输至燃油系统控制单元 (FSCU). 燃油泵将压力调节为燃油系统控制单元 (FSCU) 中存储的替代值.
•
燃油压力传感器出现故障时, 通过燃油系统控制单元内的失效保护特性曲线促动燃油泵.
•
如果传动系控制器区域网络 (CAN) 和燃油压力传感器都发生故障, 则燃油泵通过存储在燃油系统控制单元中的电压促动.
燃油箱加注油位
燃油系统控制单元 (FSCU) 通过测量电压确定燃油箱燃油液位指示器液位传感器的当前电阻及燃油的加注液位.
将确定的电压值与存储在燃油系统控制单元 (FSCU) 中的特性 (具体取决于燃油箱容积) 进行比较. 从而燃油系统控制单元 (FSCU) 计算燃油箱的容积, 并通过发动机的当前油耗检查合理性.
已进行合理性检查的数值通过控制器区域网络 (CAN) 以升或百分比的形式传送至仪表盘 (A1). 达到存量时, 会向仪表盘发送一个信号, 从而发出警告信息.
油箱排放功能
燃油箱可以在发动机不运转的情况下通过燃油系统控制单元 (FSCU) 排空.
为此, 必须通过诊断检测仪调用油箱排放服务, 并且必须输入以下参数:
•
用于 "燃油泵打开" 的参数 01
•
时间 0 至 99.999 秒
•
规定燃油压力 5.5 bar
排放时, 点火开关必须保持开启.
燃油系统控制单元 (FSCU) 电路图
发动机 274.9, 276.8 属于型号213 截至2017年款
PE47.40-P-2101-97DBA
发动机 256.9, 264.9, 274.9, 276.8 属于型号213 始自2017年款
PE47.40-P-2101-97DBC
发动机 256.9, 264.9, 274.9, 276.8 属于型号238
PE47.40-P-2101-97DCA
发动机 264.9 属于型号257
PE47.40-P-2101-97XBA
