GF49.10-P-2005A
废气风门调节器基本功能
18.06.2020
P49.10-A050-79
P49.10-A062-79
概述
本文档包含以下信息:
•
概述
•
功能
概述
适用于火花点火型发动机:
对于大排量火花点火型发动机, 在特定负载范围内气缸会停用, 以降低消耗. 这还会影响发动机和排气系统的声音. 对于装配废气风门控制器的情况, 可改变排气系统的气流横截面. 这样可使发动机的声音效果与正常情况下相似.
适用于柴油发动机:
如果低压系统的压力梯度不足以调节请求的废气再循环质量流量, 会通过废气风门控制器产生背压. 如此会产生规定压力和适用的废气再循环状况, 从而减少污染.
功能
根据内燃机控制单元的请求, 传动系统控制单元促动控制单元. 内燃机控制单元向传动系统控制单元提供 0 至 100 % 的规定值, 相当于 0 至 90° 的调节角.
传动系统控制单元中的位置控制将废气风门调节至请求的规定值.
废气风门控制器中的霍尔传感器将实际的位置报告传回至传动系统控制单元.

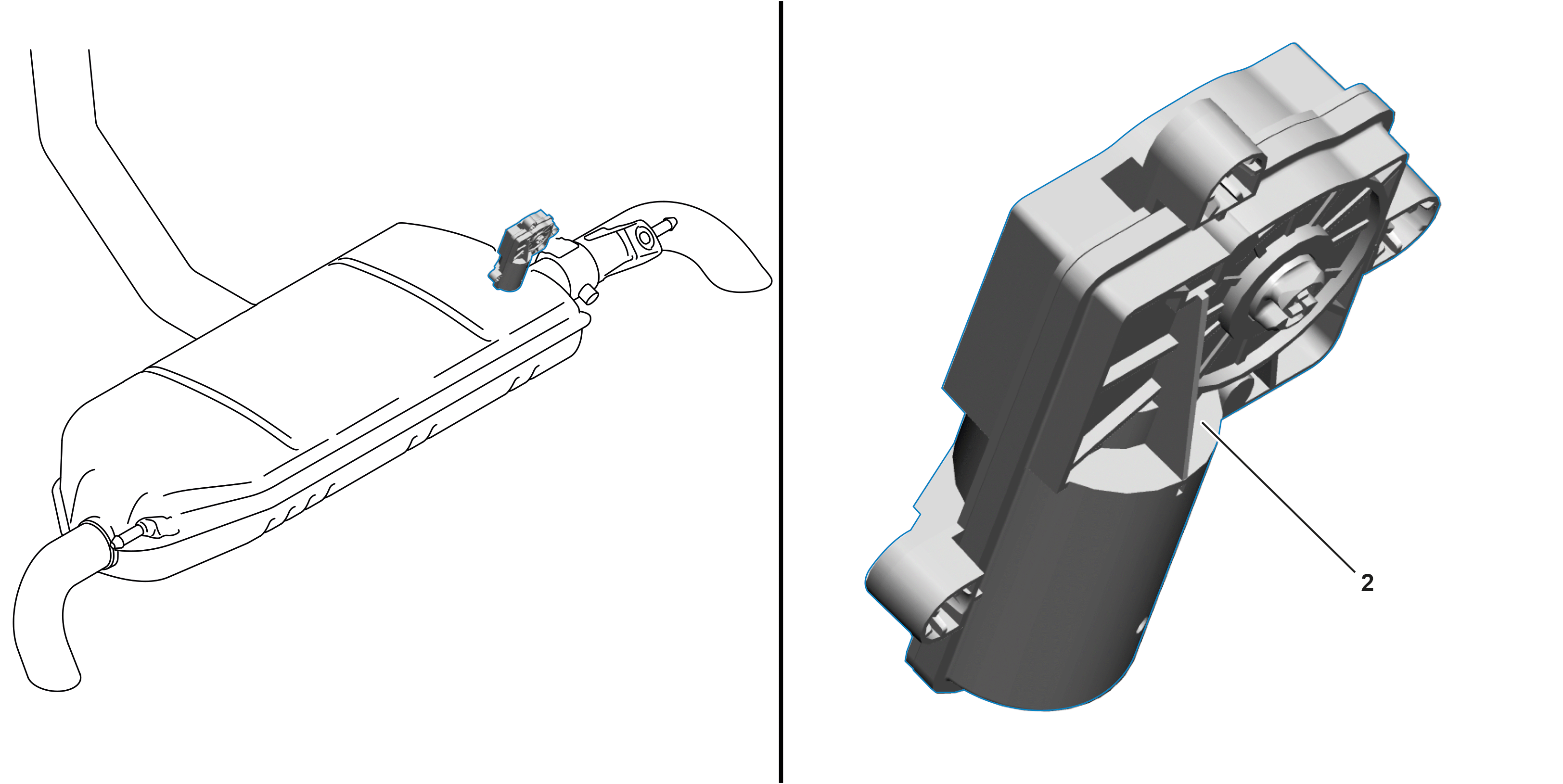

废气风门控制器处的通电促动器电机关闭废气风门. 断电状态下, 通过回位弹簧打开废气风门.
点火开关打开 (电路 15) 时, 废气风门进行自检. 自检以确认回位弹簧的功能并检查是否存在卡滞.
对于所有的 10 个行驶周期, 废气风门学习持续运转状态下的内部风门极限位置.
