GF54.00-P-9998FG
驾驶员辅助系统系统部件一览
12.12.2018

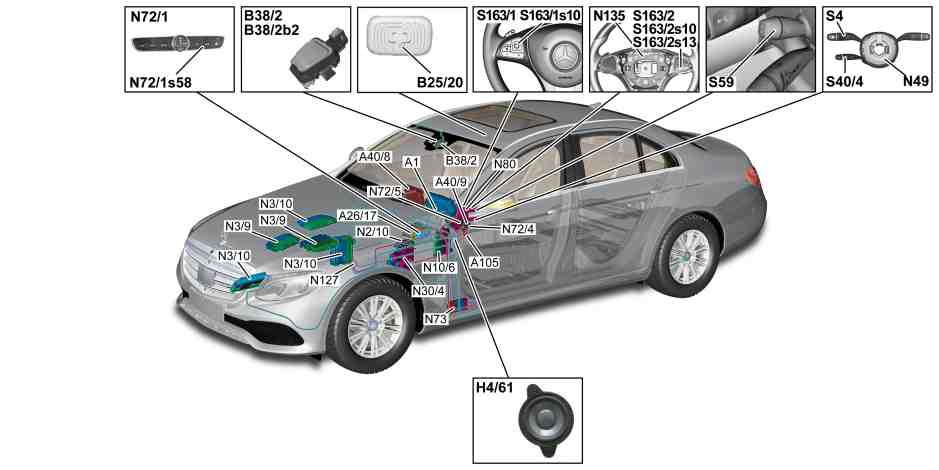

P54.33-5243-79
A1
仪表盘
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N72/5
右侧下部控制面板
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N73
电子点火开关控制单元
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N80
转向柱管模块控制单元
B25/20
驾驶员免提装置话筒
N127
传动系统控制单元
B38/2
带附加功能的雨量/光线传感器
N135
方向盘电子装置
H4/61
仪表盘扬声器
S40/4
定速巡航控制杆 (截至 2019 年款)
N2/10
辅助防护系统控制单元
S59
转向柱调节开关 (装配记忆组件/代码 (275))
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S163/1
仪表盘多功能方向盘按钮组
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
S163/1s10
仪表盘指控导航板
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
S163/2
主机多功能方向盘按钮组
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
S163/2s10
主机指控导航板
N49
方向盘转角传感器
S163/2s13
"返回" 按钮
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))

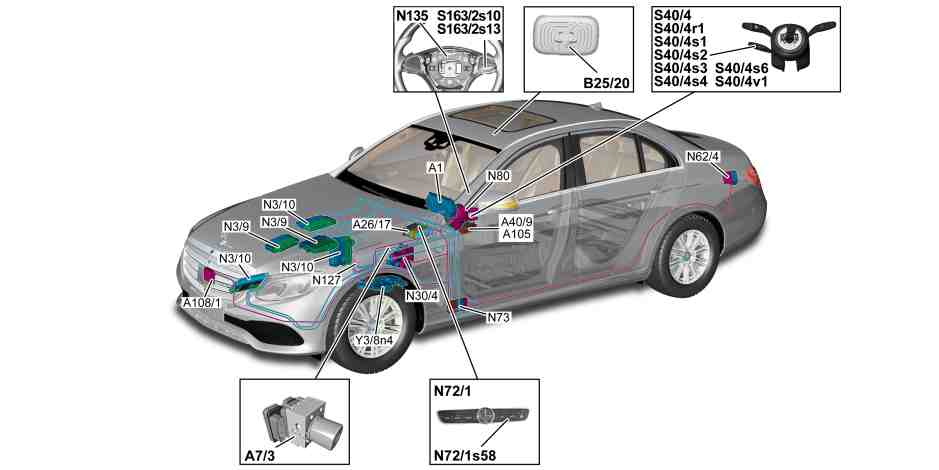

P30.30-2928-79
A7/3
牵引系统液压单元
N127
传动系统控制单元
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
S40/4
定速巡航控制杆 (截至 2019 年款)
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
S40/4r1
限距控制系统 (DISTRONIC) 控制器 (截至 2019 年款, 装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (239) 或装配驾驶辅助组件/代码 (23P))
A108/1
限距控制系统 (DISTRONIC) 距离引导控制单元 (装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (239))
S40/4s1
记忆回复开关 (截至 2019 年款)
B25/20
驾驶员免提装置话筒
S40/4s2
减速和设定开关 (截至 2019 年款)
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S40/4s3
加速和设定开关 (截至 2019 年款)
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
S40/4s4
关闭开关 (截至 2019 年款)
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
S40/4s6
限位开关 (截至 2019 年款, 美版/代码 (494) 除外)
N62/4
梅赛德斯-奔驰智能行驶控制单元 (装配驾驶辅助组件/代码 (23P))
S40/4v1
限速器发光二极管 (截至 2019 年款, 美版/代码 (494) 除外)
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
S163/2s10
主机指控导航板
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
S163/2s13
"返回" 按钮
N73
电子点火开关控制单元
Y3/8n4
完全集成式变速箱控制单元 (变速箱 725)

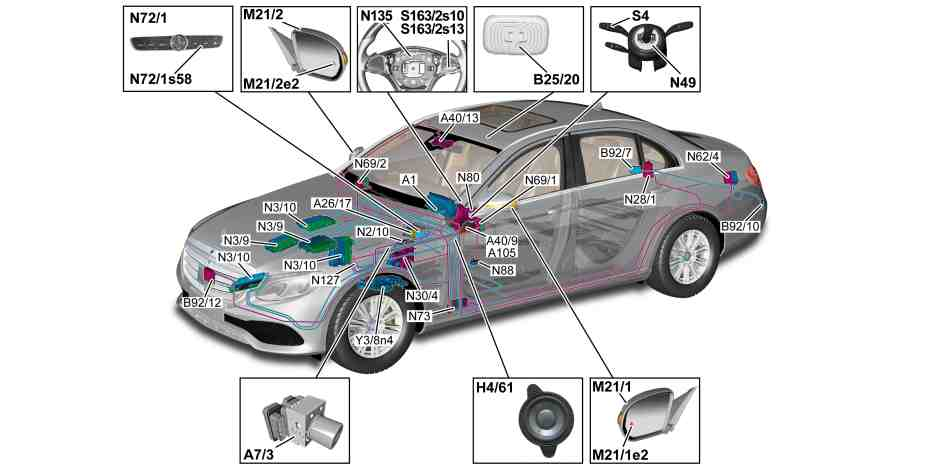

P54.71-2667-79
盲点辅助系统 (装配盲点辅助系统/代码 (234)), 图示为车型 213.0
A1
仪表盘
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
A26/17
主机
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N49
方向盘转角传感器
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N69/1
左前车门控制单元
B25/20
驾驶员免提装置话筒
N69/2
右前车门控制单元
B79/3
手动变速箱中央换档轴位置传感器 (变速箱 716)
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
B92/6
外部右后保险杠集成式雷达传感器
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
B92/11
外部左后保险杠集成式雷达传感器
N73
电子点火开关控制单元
H4/61
仪表盘扬声器
N80
转向柱管模块控制单元
M21/1
左侧车外后视镜
N127
传动系统控制单元
M21/1e2
左侧盲点辅助系统警告指示灯
N135
方向盘电子装置
M21/2e2
右侧盲点辅助系统警告指示灯
S163/2s10
主机指控导航板
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S163/2s13
"返回" 按钮
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
Y3/8n4
完全集成式变速箱控制单元 (变速箱 725)

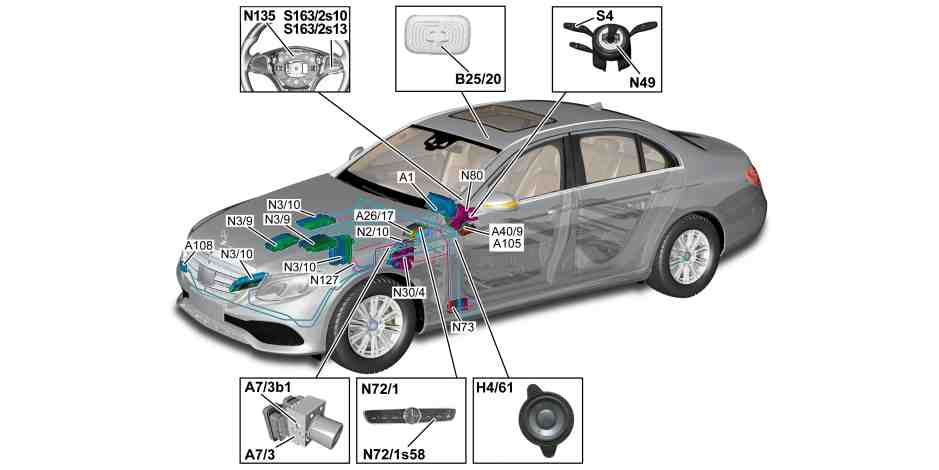

P30.30-2931-79
碰撞预防辅助系统 (装配碰撞预防辅助系统/代码 (258)), 图示为车型 213.0
A1
仪表盘
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
A7/3
牵引系统液压单元
N49
方向盘转角传感器
A7/3b1
制动总泵压力传感器
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
A26/17
主机
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N73
电子点火开关控制单元
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N80
转向柱管模块控制单元
A108
主动式制动辅助系统控制单元
N127
传动系统控制单元
B25/20
驾驶员免提装置话筒
N135
方向盘电子装置
N2/10
辅助防护系统控制单元
S163/2s10
主机指控导航板
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S163/2s13
"返回" 按钮
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
P30.30-2981-79
车距引导限距控制系统 (DISTRONIC) (装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (239) 或驾驶辅助组件/代码 (23P) 或驾驶辅助组件增强版/代码 (P20)), 图示为车型 213.0
A1
仪表盘
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
A7/3
牵引系统液压单元
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
A26/17
主机
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
A40/13
立体探测多功能摄像头 (装配驾驶辅助组件/代码 (23P))
N49
方向盘转角传感器
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N62
驻车系统控制单元 (装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或驻车组件/代码 (P44))
A108/1
限距控制系统 (DISTRONIC) 距离引导控制单元 (装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (239))
N62/4
梅赛德斯-奔驰智能行驶控制单元 (装配驾驶辅助组件/代码 (23P))
B8/1
左前外部驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
N72/4
左下部控制面板 (装配自动变速箱)
B8/2
左前中央驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
N72/4s1
动态操控选择 (DYNAMIC SELECT) 开关 (适用于自动变速箱)
B8/3
左前内部驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
N72/5
右下部控制面板 (装配手动变速箱)
B8/4
右前内部驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
N72/5s7
动态操控选择 (DYNAMIC SELECT) 开关 (适用于手动变速箱)
B8/5
右前中央驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
N73
电子点火开关控制单元
B8/6
右前外部驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
N80
转向柱管模块控制单元
B8/7
右后外部驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
N127
传动系统控制单元
B8/8
右后内部驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
S4
组合开关
B8/9
左后内部驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
S40/4
定速巡航控制杆 (截至 2019 年款)
B8/10
左后外部驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
S40/4r1
限距控制系统 (DISTRONIC) 控制器 (截至 2019 年款)
B8/11
左后中央驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
S40/4s1
记忆回复开关 (截至 2019 年款)
B8/12
右后中央驻车系统车距传感器 (装配驾驶辅助组件/代码 (23P) 且装配带驻车定位系统 (PARKTRONIC) 的驻车引导装置/代码 (235) 或装配驾驶辅助组件/代码 (23P) 且装配驻车组件/代码 (P44))
S40/4s2
减速和设定开关 (截至 2019 年款)
B92/7
右后外部保险杠雷达传感器 (装配驾驶辅助组件/代码 23P)
S40/4s3
加速和设定开关 (截至 2019 年款)
B92/10
左后外部保险杠雷达传感器 (装配驾驶辅助组件/代码 23P)
S40/4s4
关闭开关 (截至 2019 年款)
B92/12
近距离和远距离雷达传感器 (装配驾驶辅助组件/代码 (23P))
S40/4s6
限位开关 (截至 2019 年款, 美版/代码 (494) 除外)
H4/61
仪表盘扬声器
S40/4v1
限速器发光二极管 (截至 2019 年款, 美版/代码 (494) 除外)
N2/10
辅助防护系统控制单元
Y3/8n4
完全集成式变速箱控制系统控制单元
i
近距离和远距离雷达传感器加热器 (R61/1) 和距离引导限距控制系统 (DISTRONIC) 控制单元加热器 (R61/2) 在此处未显示.
P54.33-5244-79
交通标志辅助系统 (装配交通标志辅助系统/代码 (513)), 图示为车型 213.0
A1
仪表盘
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
A26/17
主机
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
A40/8
音频/驾驶室管理及数据系统 (COMAND) 显示屏
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
A40/11
平面探测多功能摄像头 (驾驶辅助组件/代码 (23P) 除外)
N49
方向盘转角传感器
A40/12
平视显示屏 (装配平视显示屏/代码 (463))
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
A40/13
立体探测多功能摄像头 (装配驾驶辅助组件/代码 (23P))
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N73
电子点火开关控制单元
B14
车外温度传感器
N80
转向柱管模块控制单元
B25/20
驾驶员免提装置话筒
N127
传动系统控制单元
H4/61
仪表盘扬声器
N135
方向盘电子装置
N2/10
辅助防护系统控制单元
S163/2s10
主机指控导航板
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S163/2s13
"返回" 按钮

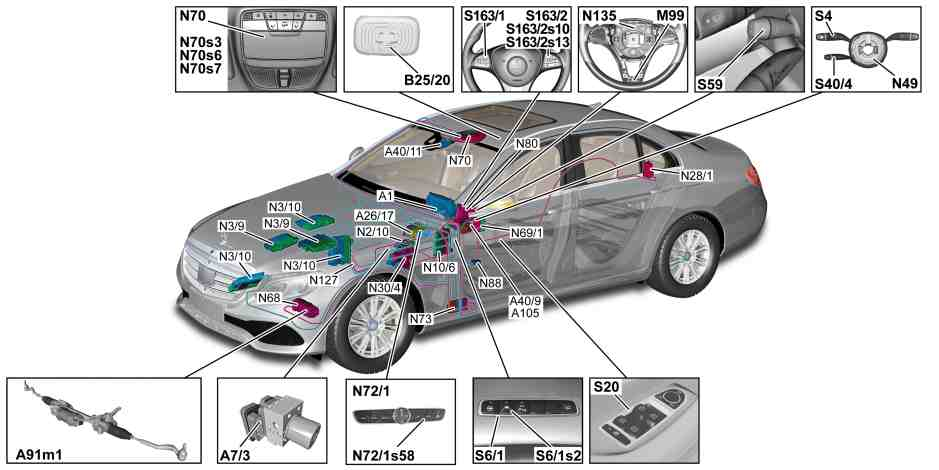

P54.71-2666-79
主动式车道保持辅助系统 (装配车道保持辅助系统/代码 (243)), 图示为车型 213.0
A7/3
牵引系统液压单元
N70s7
右前阅读灯按钮
A26/17
主机
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
A40/11
平面探测多功能摄像头
N73
电子点火开关控制单元
A91m1
电动动力转向机构促动马达
N80
转向柱管模块控制单元
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N88
轮胎压力监测系统控制单元 (装配轮胎压力监测系统/代码 (475))
B25/20
驾驶员免提装置话筒
N127
传动系统控制单元
M99
方向盘振动马达 (截至 2019 年款)
N135
方向盘电子装置
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S6/1
驾驶员侧仪表板按钮组
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
S6/1s2
车道保持辅助系统按钮
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
S20
驾驶员侧电动车窗和外部后视镜调节开关组
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
S40/4
定速巡航控制杆 (截至 2019 年款)
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
S59
转向柱调节开关 (装配记忆组件/代码 (275))
N49
方向盘转角传感器
S163/1
仪表盘多功能方向盘按钮组
N68
电动动力转向机构控制单元
S163/2
主机多功能方向盘按钮组
N69/1
左前车门控制单元
S163/2s10
主机指控导航板
N70
车顶控制板控制单元
S163/2s13
"返回" 按钮

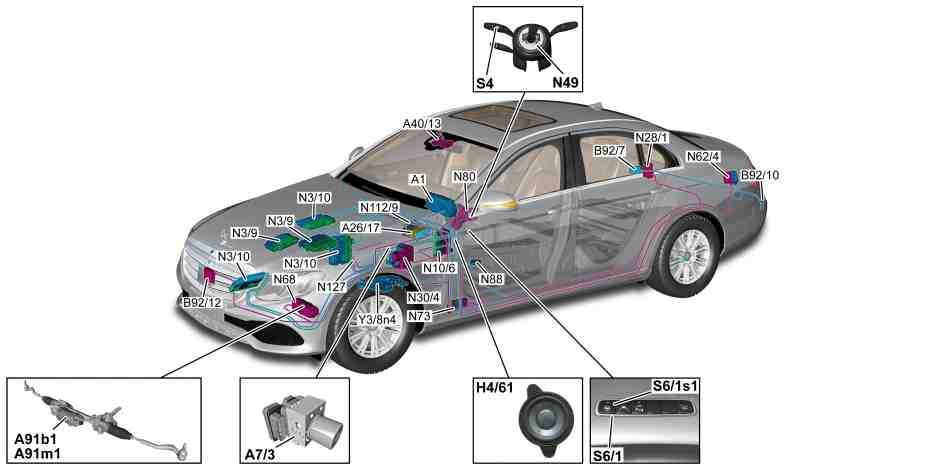

P30.30-2921-79
转向引导装置 (装配驾驶辅助组件/代码 (23P)), 图示为车型 213.0
A1
仪表盘
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
A7/3
牵引系统液压单元
N49
方向盘转角传感器
A26/17
主机
N62/4
梅赛德斯-奔驰智能行驶控制单元
A40/13
立体探测多功能摄像头
N68
电动动力转向机构控制单元
A91b1
电动动力转向机构扭矩传感器
N73
电子点火开关控制单元
A91m1
电动动力转向机构促动马达
N80
转向柱管模块控制单元
B92/7
外部右后保险杠雷达传感器
N88
轮胎压力监测系统控制单元 (装配轮胎压力监测系统/代码 (475))
B92/10
外部左后保险杠雷达传感器
N112/9
HERMES 控制单元 (装配 HERMES 通用移动通讯系统 (UMTS)/代码 (360) 或 HERMES 长期演进技术 (LTE)/代码 (362))
B92/12
近距离和远距离雷达传感器
N127
传动系统控制单元
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S6/1
驾驶员侧仪表板按钮组
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
S6/1s1
转向引导按钮
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
Y3/8n4
完全集成式变速箱控制系统控制单元
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
P30.30-2930-79
被动式转向辅助系统 (装配驾驶辅助组件/代码 (23P), 或装配驾驶辅助组件增强版/代码 (P20)), 图示为车型 213.0
A1
仪表盘
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N62/4
梅赛德斯-奔驰智能行驶控制单元
A40/13
立体探测多功能摄像头
N68
电动动力转向机构控制单元
A91b1
电动动力转向机构扭矩传感器
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
A91m1
电动动力转向机构促动马达
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N73
电子点火开关控制单元
B25/20
驾驶员免提装置话筒
N80
转向柱管模块控制单元
B92/12
近距离和远距离雷达传感器
N88
轮胎压力监测系统控制单元 (装配轮胎压力监测系统/代码 (475))
H4/61
仪表盘扬声器
N127
传动系统控制单元
N2/10
辅助防护系统控制单元
N135
方向盘电子装置
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S163/2s10
主机指控导航板
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
S163/2s13
"返回" 按钮
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
Y3/8n4
完全集成式变速箱控制系统控制单元
P54.71-2665-79
主动式车道保持辅助系统 (装配主动式车道保持辅助系统/代码 (238)); 图示为车型 213.0
A7/3
牵引系统液压单元
N70s3
车内照明灯自动功能按钮
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N70s7
右前阅读灯按钮
A40/13
立体探测多功能摄像头
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
A91m1
电动动力转向机构促动马达
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N73
电子点火开关控制单元
B25/20
驾驶员免提装置话筒
N80
转向柱管模块控制单元
B92/7
外部右后保险杠雷达传感器
N88
轮胎压力监测系统控制单元 (装配轮胎压力监测系统/代码 (475))
B92/10
外部左后保险杠雷达传感器
N127
传动系统控制单元
B92/12
近距离和远距离雷达传感器
N135
方向盘电子装置
M99
方向盘振动马达 (截至 2019 年款)
S4
组合开关
N2/10
辅助防护系统控制单元
S6/1
驾驶员侧仪表板按钮组
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
S6/1s2
车道保持辅助系统按钮
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
S20
驾驶员侧电动车窗和外部后视镜调节开关组
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
S40/4
定速巡航控制杆 (截至 2019 年款)
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
S59
转向柱调节开关 (装配记忆组件/代码 (275))
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
S163/1
仪表盘多功能方向盘按钮组
N49
方向盘转角传感器
S163/2
主机多功能方向盘按钮组
N62/4
梅赛德斯-奔驰智能行驶控制单元
S163/2s10
主机指控导航板
N68
电动动力转向机构控制单元
S163/2s13
"返回" 按钮
N69/1
左前车门控制单元
Y3/8n4
完全集成式变速箱控制系统控制单元
P54.71-2668-79
主动式盲点辅助系统 (装配主动式盲点辅助系统/代码 (237)), 图示为车型 213.0
A1
仪表盘
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
A7/3
牵引系统液压单元
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N62/4
梅赛德斯-奔驰智能行驶控制单元
A40/13
立体探测多功能摄像头
N69/1
左前车门控制单元
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N69/2
右前车门控制单元
B25/20
驾驶员免提装置话筒
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
B92/7
外部右后保险杠雷达传感器
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
B92/10
外部左后保险杠雷达传感器
N73
电子点火开关控制单元
B92/12
近距离和远距离雷达传感器
N80
转向柱管模块控制单元
H4/61
仪表盘扬声器
N88
轮胎压力监测系统控制单元 (装配轮胎压力监测系统/代码 (475))
M21/1
左侧车外后视镜
N127
传动系统控制单元
M21/1e2
左侧盲点辅助系统警告指示灯
N135
方向盘电子装置
M21/2e2
右侧盲点辅助系统警告指示灯
S163/2s10
主机指控导航板
N2/10
辅助防护系统控制单元
S163/2s13
"返回" 按钮
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
Y3/8n4
完全集成式变速箱控制单元 (变速箱 725)
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)

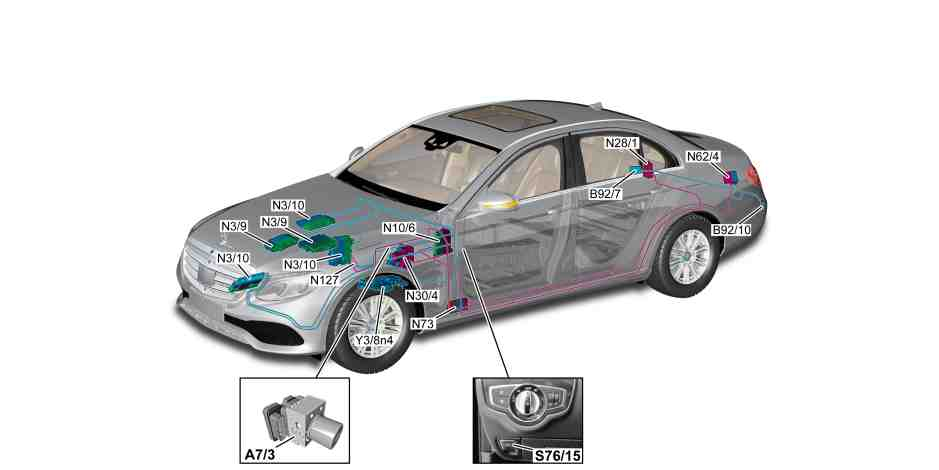

P30.30-2929-79
后端预防性安全系统 (PRE-SAFE®) (装配追尾警告和保护系统/代码 (253)); 图示为车型 213.0
A7/3
牵引系统液压单元
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
B92/7
外部右后保险杠雷达传感器
N62/4
梅赛德斯-奔驰智能行驶控制单元
B92/10
外部左后保险杠雷达传感器
N73
电子点火开关控制单元
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
N127
传动系统控制单元
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
S76/15
电动驻车制动器开关
N10/6
前部信号采集及促动控制模组 (SAM) 控制单元
Y3/8n4
完全集成式变速箱控制系统控制单元
N28/1
挂车识别控制单元 (装配挂车装置/代码 (550))
P30.30-2932-79
带交叉行车功能的主动式制动辅助系统 (装配驾驶辅助组件/代码 (23P)), 图示为车型 213.0
A1
仪表盘
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
A7/3
牵引系统液压单元
N62/4
梅赛德斯-奔驰智能行驶控制单元
A26/17
主机
N72/1
上部控制板控制单元 (装配模拟时钟/代码 (246))
A40/9
音频/驾驶室管理及数据系统 (COMAND) 控制面板 (未装配触摸板/代码 (446))
N72/1s58
车辆按钮 (装配模拟时钟/代码 (246))
A40/13
立体探测多功能摄像头
N73
电子点火开关控制单元
A105
触摸板 (仅装配触摸板/代码 (446) 或触摸板/代码 (448))
N80
转向柱管模块控制单元
B25/20
驾驶员免提装置话筒
N127
传动系统控制单元
B92/12
近距离和远距离雷达传感器
N135
方向盘电子装置
H4/61
仪表盘扬声器
S163/2s10
主机指控导航板
N2/10
辅助防护系统控制单元
S163/2s13
"返回" 按钮
N3/9
共轨喷射系统柴油机 (CDI) 控制单元 (柴油发动机: 对于发动机 654, 位于左侧; 对于发动机 656, 位于右侧; 对于发动机 642, 位于中央)
Y3/8n4
完全集成式变速箱控制系统控制单元
N3/10
电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (汽油发动机: 对于发动机 177, 位于中央前部; 对于发动机 264, 274, 位于左侧; 对于发动机 276, 位于中央; 对于发动机 256, 位于右上侧)
仪表盘,部件说明
A1
GF54.30-P-6000FG
主机（Headunit）部件描述
型号 213
带代码520 (Audio 20 USB)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码522 (Audio 20 收音机)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FG
型号 213
带代码522 (Audio 20 收音机)
除了代码506 (收音机 Audio 20 NTG 5.5)
除了代码520 (Audio 20 USB)
除了代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGA
型号 213
带代码506 (收音机 Audio 20 NTG 5.5)
型号 213
带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))
A26/17
GF82.85-P-3140FGB
音响/驾驶室管理及数据系统 (COMAND) 显示屏的部件说明
A40/8
GF54.30-P-6150FG
音响/驾驶室管理及数据系统 (COMAND) 控制面板的部件说明
型号 213
除了代码446 (Touchpad only)
A40/9
GF54.21-P-4501FG
多功能摄像头的部件说明
型号 213
带代码22P (前束套件)
型号 213
带代码23P (驾驶辅助套件)
型号 213
带代码513 (交通标志辅助系统)
型号 213
带代码P20 (加强型驾驶辅助组件)
A40/11, A40/13
GF54.21-P-3300FG
仰视显示器部件描述
型号 213
带代码463 (平视显示器)
A40/12
GF54.30-P-6140FG
触摸垫部件描述
型号 213
带代码446 (Touchpad only)
型号 213
带代码448 (Touchpad)
A105
GF54.21-P-4511FG
主动式制动器辅助控制单元部件描述
型号 213
带代码258 (防撞辅助系统（COLLISION PREVENTION ASSIST）)
A108
GF30.30-P-3222FG
车距引导 DISTRONIC 控制单元部件描述
型号 213
带代码239 (主动式车距辅助系统 DISTRONIC)
A108/1
GF30.30-P-3218FG
带辅助功能的雨量和光线传感器部件描述
B38/2
GF54.21-P-6005FG
保险杠雷达传感器的部件说明
型号 213
带代码22P (前束套件)
型号 213
带代码23P (驾驶辅助套件)
型号 213
带代码P20 (加强型驾驶辅助组件)
B92/6, B92/7, B92/10, B92/11
GF30.30-P-3302FG
近程和远程雷达传感器部件描述
型号 213
带代码23P (驾驶辅助套件)
型号 213
带代码P20 (加强型驾驶辅助组件)
B92/12
GF30.30-P-3126FG
辅助防护装置控制单元, 部件说明
N2/10
GF91.60-P-4080FG
共轨喷射系统柴油机 (CDI) 控制单元的部件说明
型号 213 带发动机642.8
N3/9
GF07.16-P-6000OGW
型号 213 （213.016/216除外） 带发动机654.9
N3/9
GF07.16-P-6000ORC
型号 213.016/216 带发动机654.9
N3/9
GF07.16-P-6000ORE
型号 213 带发动机656.9
N3/9
GF07.16-P-6000OIA
电控多端顺序燃料喷注/点火系统 (ME-SFI) (ME) 控制单元的部件说明
型号 213 带发动机177.9
N3/10
GF07.61-P-6000MNA
型号 213 带发动机256.9
N3/10
GF07.61-P-6000MRT
型号 213 带发动机264.9
N3/10
GF07.61-P-6000MRG
型号 213 （213.050/053除外） 带发动机274.9
N3/10
GF07.61-P-6000MRD
型号 213.050/053 带发动机274.9
N3/10
GF07.61-P-6000MRP
型号 213 带发动机276.8
N3/10
GF07.61-P-6000MND
前侧信号采集及促动控制模组 (SAM) 控制单元的部件说明
N10/6
GF54.21-P-7010FG
挂车识别控制单元的部件说明
型号 213
带代码550 (挂车挂钩)
N28/1
GF31.19-P-4050FG
电控车辆稳定行驶系统 (ESP) 控制单元的部件说明
型号 213 （213.016/050/053/153/216除外）
N30/4
GF42.45-P-5119FG
型号 213.016/050/053/216
N30/4
GF42.45-P-5119FGH
驻车系统控制单元部件描述
型号 213
带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)
型号 213
带代码P44 (驻车套件)
N62
GF54.65-P-5004FG
梅赛德斯-奔驰智能驾驶控制单元部件描述
型号 213
带代码23P (驾驶辅助套件)
型号 213
带代码P20 (加强型驾驶辅助组件)
N62/4
GF30.30-P-3312FG
电动动力转向机构 (ES) 控制单元, 部件说明
N68
GF46.35-P-7010FG
左前车门控制单元的部件说明
N69/1
GF72.29-P-6001FG
右前车门控制单元,部件说明
N69/2
GF72.29-P-6009FG
车顶控制板控制单元, 部件说明
N70
GF82.20-P-5216FG
上部控制面板控制单元, 部件说明
型号 213
带代码246 (模拟时钟)
N72/1
GF54.21-P-6040FG
下部控制面板部件描述
N72/4, N72/5
GF54.25-P-4270FG
电子点火开关控制单元的部件说明
N73
GF80.57-P-6001FG
转向柱模块控制单元,部件说明
型号 213
截至2019年款
N80
GF54.21-P-6051FG
型号 213
始自2019年款
N80
GF54.21-P-6051FGA
轮胎气压监测器(TPM)控制单元,部件说明
型号 213
带代码475 (轮胎压力监控)
N88
GF40.15-P-5124FG
HERMES控制单元部件描述
型号 213
带代码360 (HERMES UMTS)
型号 213
带代码362 (HERMES LTE)
N112/9
GF82.85-P-0221FG
传动系统控制单元部件描述
型号 213 带发动机177.9
N127
GF54.21-P-2141MNA
型号 213 带发动机256.9
N127
GF54.21-P-2141LF
型号 213 带发动机264.9, 274.9, 276.8
N127
GF54.21-P-2141MRP
型号 213 带发动机642.8
型号 213 （213.016/216除外） 带发动机654.9
N127
GF54.21-P-2141ORC
型号 213.016/216 带发动机654.9
N127
GF54.21-P-2141ORE
型号 213 带发动机656.9
N127
GF54.21-P-2141OGS
方向盘电子装置控制单元部件描述
型号 213
始自2019年款
N135
GF82.90-P-4006FG
全集成化变速箱控制单元的部件说明
型号 213 带变速箱725.0 （725.007/017/092/096除外）
Y38n4
GF27.60-P-5165ANL
型号 213 带变速箱725.007/017
Y38n4
GF27.60-P-5165AHU
型号 213 带变速箱725.092
Y38n4
GF27.60-P-5165ANO
驾驶员辅助系统功能描述目录
GF54.00-P-0998FG
