GF54.10-P-1016A
高电压车载电气系统基本功能
16.07.2020
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
带代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)
概述

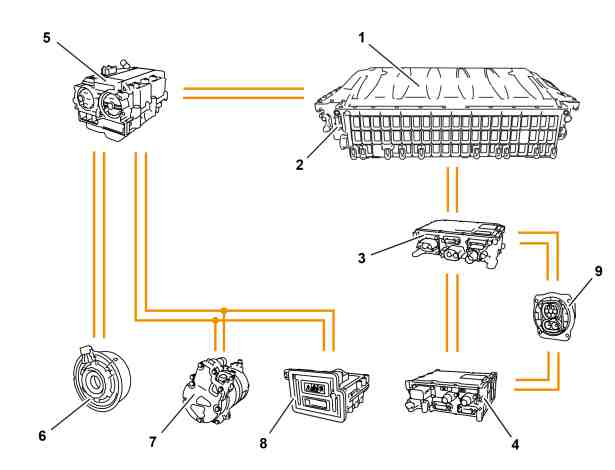

高压车载电气系统可操作电驱动电机. 此外, 高压车载电气系统为能源需求高的用电设备提供电能, 如制冷剂压缩机或正温度系数 (PTC) 加热器. 在特定行驶条件下, 电机在发电机模式下用于产生电能 (能量回收). 高压车载电气系统通过直流/直流转换器为 12 V 车载电气系统提供来自高压蓄电池的电量.
5
装配直流/直流转换器的电力电子装置 (控制电机 (6) (取决于车型), 至 12 V 车载电气系统的能量传递)
8
高压用电设备 (例如高压正温度系数 (PTC) 加热器)
P47.70-A028-76
i

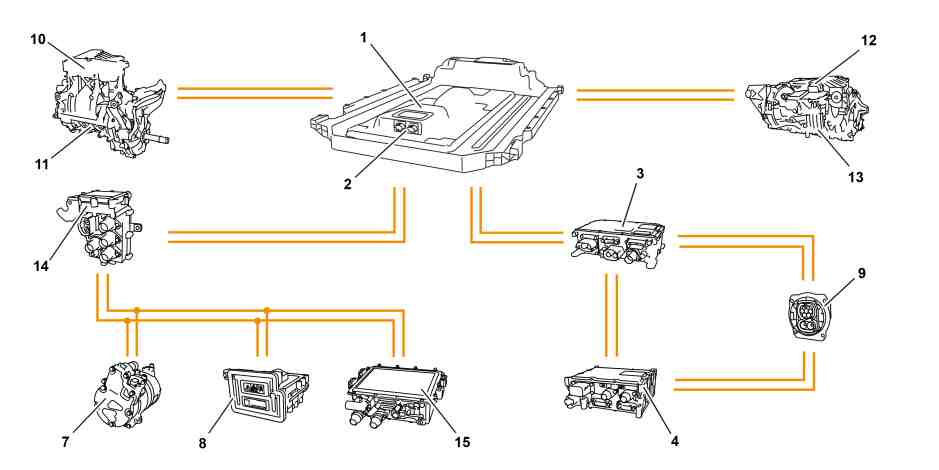

装配直流/直流转换器的电力电子装置 (5) 和高压蓄电池 (1) 以及高压用电设备通过高压电源分配器相互连接. 通过直流高压电源分配器上的保险丝保护高压用电设备.
装配直流/直流转换器的电力电子装置 (5) 和电机 (6) 通过交流高压电源分配器相互连接.
P47.70-A027-79
1
高压蓄电池 (存储并提供能量)
10
带交流/直流转换器的前部电力电子装置 (控制前部电机 (11))
2
蓄电池管理系统控制单元 (能源管理)
11
前部电机 (行驶时产生能量 (在发动机模式下和牵引行驶下))
3
直流充电器 (直流充电管理)
12
带交流/直流转换器的后部电力电子装置 (控制后部电机 (12))
4
交流充电器 (交流电充电管理)
13
后部电机 (行驶时产生能量 (在发电机模式下和牵引行驶下))
7
高压用电设备 (例如电动制冷剂压缩机)
14
带保险丝的高压电源分配器
8
高压用电设备 (例如高压正温度系数 (PTC) 加热器)
15
直流/直流转换器 (至 12 V 车载电气系统的能量传递)
i
电动车辆可能会装配一个或两个电机.
i
高压电源分配器装配有 3 个可更换的保险丝.
