GF54.10-P-2016A
48 V 车载电气系统蓄电池基本功能
01.03.2019
型号
所有 (小轿车)
带代码B01 (48 V 技术)
P54.10-4801-77

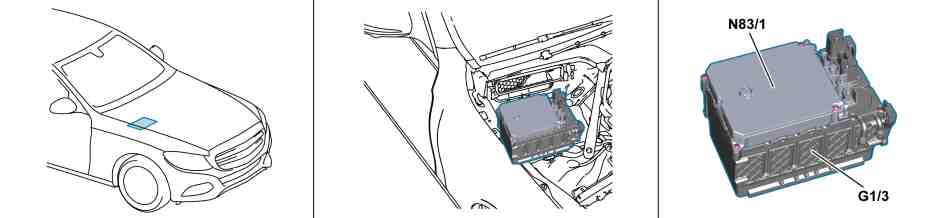

发动机舱中的位置
G1/3
48 V 车载电网蓄电池
N83/1
直流/直流转换器控制单元
P54.10-4800-77

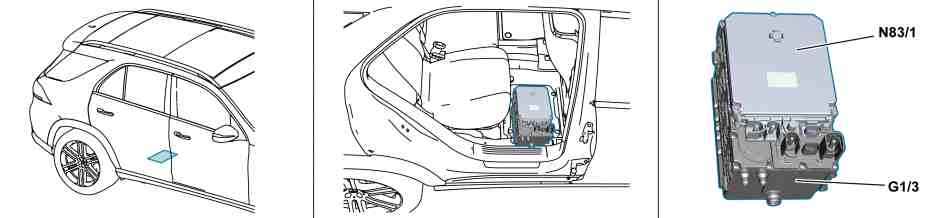

车内的位置
G1/3
48 V 车载电网蓄电池
N83/1
直流/直流转换器控制单元
位置
根据车型和相关设备, 48 V 车载电网蓄电池连同直流/直流转换器控制单元一起作为电源装置位于发动机舱中或车内.
任务
48 V 车载电网蓄电池负责以下任务:
•
48 V 车载电气系统的电源
•
能量存储和能量输出
•
监测和提供评估标准 (电压, 电流, 蓄电池温度)
•
提供蓄电池冷却回路中的冷却液温度
•
检测到碰撞后为 12 V 车载电气系统和直流/直流转换器控制单元供电 ("碰撞后供电")
电子装置集成在 48 V 车载电气系统蓄电池中, 后者持续将蓄电池状态信息传送至直流/直流转换器控制单元.
在所有操作范围内, 为确保 48 V 车载电气系统的优良性能, 48 V 车载电网蓄电池在低温下加热或在高车外温度下用水冷却.
结构
48 V 车载电网蓄电池包含蓄电池管理系统, 电池组的电池, 散热器以及各种结构和连接技术.

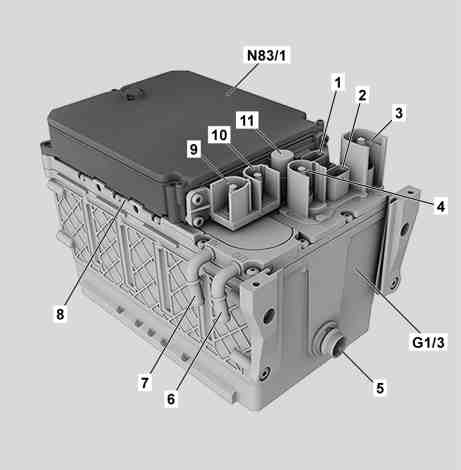

48 V 电源装置
1
直流/直流转换器控制单元的电子连接
2
48 V 车载电网蓄电池的电子连接
3
48 V 连接 (电路 40)
4
接地连接 (电路 41)
5
除气连接
6
冷却液连接 (回流)
7
冷却液连接 (供给)
8
导热膏
9
直流/直流转换器 的 12 V 连接 (电路 30)
10
直流/直流转换器的接地连接 (电路 31)
11
直流/直流转换器/48 V 车载电网蓄电池的内部连接
G1/3
48 V 车载电网蓄电池
N83/1
直流/直流转换器控制单元
P54.10-4623-12
