GF54.10-P-9891A
直流/直流转换器控制单元基本功能
04.06.2020
型号
所有 (小轿车)
带代码B01 (48 V 技术)
概述
本文档包含以下信息:
•
概述
•
位置
•
功能要求
•
功能
概述
直流/直流转换器控制单元调节 12 V 车载电气系统和 48 V 车载电气系统之间的能量交换.
其连接至车辆的网络结构中.
位置
根据车型和设备, 直流/直流转换器控制单元连同 48 V 车载电网蓄电池一起作为电源装置位于发动机舱中或车内.
功能要求
•
电路 30t 接通
•
电路 30c 接通
功能
直流/直流转换器控制单元包括输出单元和逻辑部件. 输出单元将 12 V 车载电气系统连接到 48 V 车载电气系统上, 从而使能量朝两个方向传输. 逻辑部件负责与其他控制单元进行通信, 并促动输出单元.
直流/直流转换器控制单元与 48 V 蓄电池联网.
直流/直流转换器控制单元还处理以下信息:
•
电路状态
•
发动机运转状态
•
起动机-发电机状态
•
起动机-发电机电压实际数值
•
起动机-发电机电流实际数值
•
充电电压设定值
•
车载电网蓄电池电压实际数值
•
蓄电池电流开关状态
•
车速
•
驾驶员车门的状态 (开启或关闭)
直流/直流转换器控制单元处理这些输入因素并传送以下信息:
•
直流/直流转换器的操作率
•
直流/直流转换器电流
•
直流/直流转换器的温度
•
48 V 蓄电池的充电量
•
48 V 蓄电池的温度
•
48 V 蓄电池的电流
•
48 V 蓄电池的电压

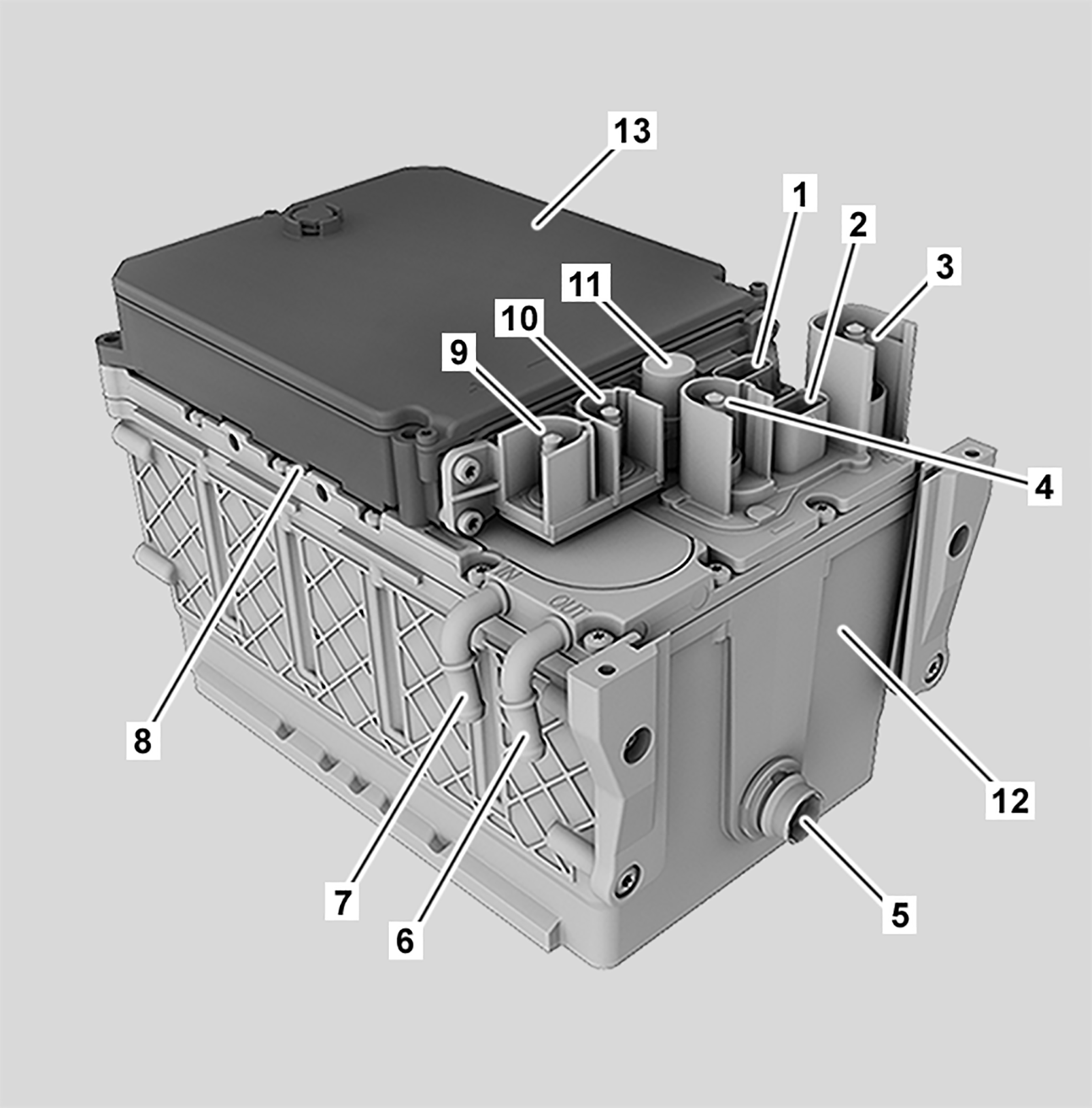

48 V 电源装置
1
直流/直流转换器控制单元的电子连接
2
48 V 蓄电池电子连接
3
48 V 连接 (电路 40)
4
接地连接 (电路 41)
5
除气连接
6
冷却液连接 (回流)
7
冷却液连接 (供给)
8
导热膏
9
直流/直流转换器的 12 V 连接 (电路 30)
10
直流/直流转换器的接地连接 (电路 31)
11
直流/直流转换器/48 V 蓄电池内部连接
12
48 V 蓄电池
13
直流/直流转换器控制单元
P54.10-A088-12
