GF54.10-P-9891B
直流/直流转换器控制单元基本功能
04.06.2020
P54.10-A023-78
位置

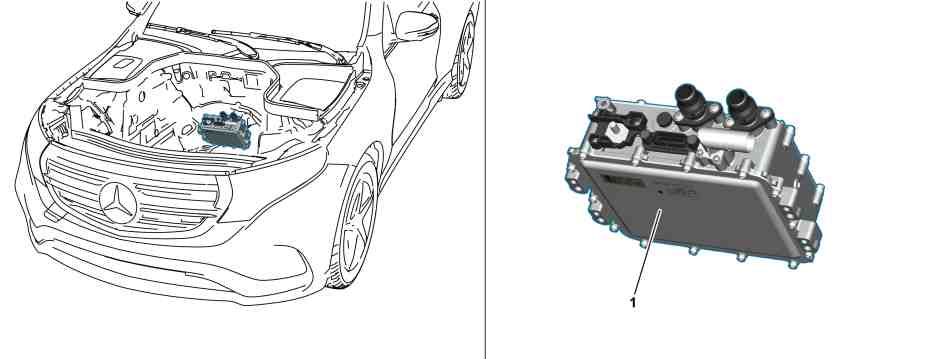

直流/直流转换器控制单元 (1) 位于发动机舱的后方区域, 支架上.
任务
直流/直流转换器控制单元 (1) 包括输出单元 (直流/直流转换器) 和逻辑部件. 输出单元将 12 V 车载电气系统与高压车载电气系统连接. 直流/直流转换器可使能量在两个方向交换. 逻辑部件负责与其他控制单元进行通信, 并促动输出单元.
直流/直流转换器控制单元 (1) 连接至车辆的网络构架.
直流/直流转换器控制单元 (1) 还处理以下信息:
•
电路状态
•
直流/直流转换器模式请求
•
高压输出电压/电流请求
•
低压输出电压/电流请求
•
高压蓄电池电压
•
12 V 车载电网蓄电池电压
•
蓄电池断开开关状态
•
过度放电保护装置状态
直流/直流转换器控制单元 (1) 处理这些输入因素并传送以下信息:
•
高压输出电压/电流
•
低压输出电压/电流
•
直流/直流转换器模式
•
直流/直流转换器状态
•
故障信息
